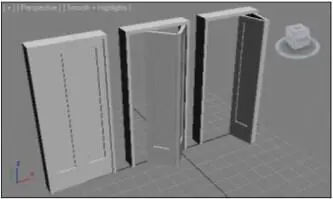

Рис. 2.5. Закрытая, полуоткрытая и открытая двери

Рис. 2.6. Свиток

Leaf Parameters

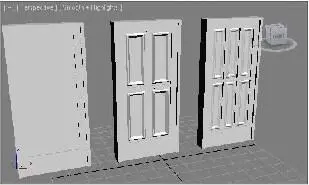

Рис. 2.7. Разные варианты дверного полотна

Здесь можно настроить толщину ( Thickness ) полотна, размеры филенки ( Stiles/Top Rail ), размеры нижнего отступа филенки ( Bottom Rail ), количество панелей по горизонтали и по вертикали ( Panels Horiz , Panels Vert ), а также отступ между фи-ленками ( Muntin ).

В группе параметров Panels (Панели) можно редактировать характеристики филен-чатых панелей. Здесь представлены три режима: None (Ничего), Glass (Стекло) и Beveled (Скошенный) .

На рис. 2.7 представлены варианты дверей с разными значениями параметров по-лотна.

Sliding (Раздвижная)

Следующий тип процедурных дверей — Sliding (Раздвижная). Она представляет собой двустворчатую раздвижную дверь, по механизму открывания напоминаю-щую дверь в купейном вагоне.

Эта дверь обладает идентичным набором параметров с предыдущей. Здесь также можно редактировать габаритные размеры, направление открывания и свойства дверного полотна. На рис. 2.8 показаны раздвижные двери.

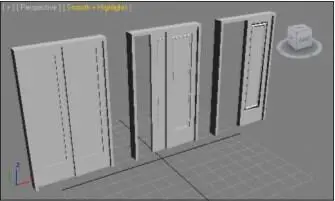

Рис. 2.8. Варианты раздвижных дверей

BiFold (Двускладная)

Двускладная дверь тоже отличается от предыдущих лишь механизмом открывания. Дверное полотно складывается при открывании и расправляется при закрывании. Параметры данной двери также не отличаются от параметров предыдущих дверей. На рис. 2. 9 представлены варианты подобной двери.

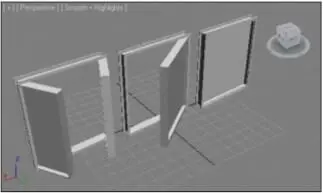

Рис. 2.9. Варианты двускладных дверей

Windows (Окна)

Группа процедурных объектов Windows (Окна) расположе-на сразу после группы дверей. Выберите данный пункт в списке типов объектов, показанном на рис. 2.1. Появится список инструментов создания разных окон (рис. 2.10). Рассмотрим особенности данных объектов.

Рис. 2.10. Инструменты создания процедурных

Awning (Навесное)

Первый тип окна — навесное. Мы подробно рассмотрим его параметры, а парамет-ры других окон будут с ними в основном совпадать. Выберите инструмент создания данного окна и создайте его в окне проекций Perspective (Перспектива). Создается оно также в три действия: ширина, глубина и высота окна.

Выделите данное окно и перейдите к его параметрам во втором разделе командной панели. Здесь перед вами несколько блоков параметров в свитке Parameters (Па-раметры) — рис. 2.11.

Параметры первого блока отвечают за габаритные размеры окна: Height (Высота), Width (Ширина) и Depth (Глубина).

Параметры группы Frame (Рама) отвечают за габариты рамы: Horiz. Width (Ши-рина по горизонтали), Vert. Width (Ширина по вертикали) и Thickness (Толщина). Параметр Thickness (Толщина) в группе Glazing (Остекление) отвечает за толщину стекла в окне.

В группе параметров Rails and Panels (Филенки и панели) можно настроить коли-чество панелей окна ( Panel Count ) и ширину филенки ( Width ). Параметр Open (Открыть) в группе Open Window (Открыть окно) отвечает за сте-пень открытия окна.

На рис. 2.12 показаны разные варианты окна Awning (Навесное) .

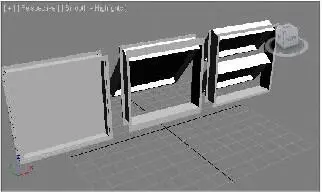

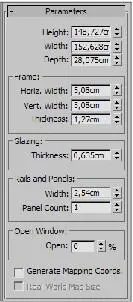

Рис. 2.11. Свиток ParametersРис. 2.12. Разные варианты окна Awningнавесного окна

Casement (Створчатое)

Створчатое окно отличается от предыдущего навесного лишь направлением откры-вания. Оно открывается вертикально и в сторону. Его можно сделать как одноствор-чатым, так и двустворчатым, при помощи опций группы Casements (Створки). На рис. 2.13 показаны варианты створчатых окон.

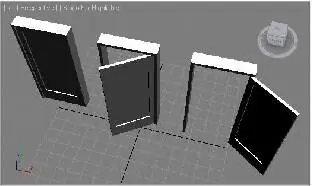

Рис. 2.13. Варианты створчатых окон
