Ленточный фундамент

Ленточный фундамент, заложенный на глубину промерзания, имеет высокую несущую способность. В индивидуальном строительстве создание такого фундамента нельзя считать оправданным из‑за большого объема работ по его возведению и высокой себестоимости. Несущая способность основания для дома в 2 — 3 этажа используется не более чем на 20…30%. Только при повышенной этажности строений с бетонными перекрытиями можно применить такой тип фундамента.

Ленточные фундаменты могут быть монолитными и сборными. В поперечном сечении они представляют собой прямоугольную, ступенчатую или трапецевидную форму (рис. 63).

Рис. 63. Ленточный фундамент: А — прямоугольный; Б — ступенчатый; В — трапецевидный; 1 — фундаментный блок; 2 — подошва; 3 — бутовый камень

Основание под лентой заглубленного фундамента, в отличие от мелкозаглубленного, не должно включать песчаную подушку или подсыпку грунтом. Опирание фундамента должно осуществляться на неразрушенную структуру основного не переувлажненного грунта.

В индустриальном строительстве часто используется ленточный фундамент, возводимый с примением фундаментных блоков стеновых (ФБС), уложенных на блок–подушки (рис. 64).

Если проектом предусмотрена колонна, то на основание она передает нагрузку через специальную платформу, называемую башмаком (рис. 64).

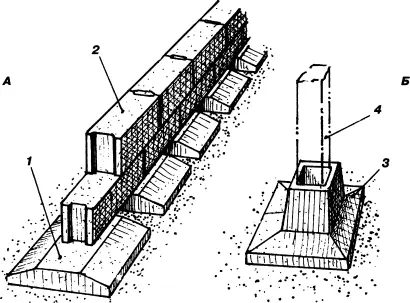

Рис. 64. "Индустриальные" варианты фундамента: А — ленточный фундамент; Б — столбчатый фундамент; 1 — блок–подушка; 2 — фундаментный блок стеновой (ФБС); 3 — башмак, 4 — колонна

Трапецевидные фундаменты могут выполняться из бута, бутобетона, бетона или цементогрунта. При использовании железобетонных блоков в горизонтальный слой кладочного раствора следует закладывать арматуру. Боковая поверхность ленточного фундамента, возводимого на пучинистом грунте, должна быть ровной и выполненной с нанесением гидроизолирующего покрытия, которое уменьшает силы бокового сцепления с мерзлым грунтом и исключает его увлажнение от грунтовых или паводковых вод.

Достаточно распространенная ошибка при создании заглубленного или мелко — заглубленного фундамента — когда монолитный бетонный фундамент в целях упрощения и экономии отливается непосредственно в грунте, без устройства опалубки.

Если фундамент кверху расширяется, а грунт — пучинистый, то по весне его обязательно поднимет, даже если стенки траншеи будут сглажены (рис. 4).

Столбчатый фундамент

Столбчатый фундамент, заложенный на глубину промерзания, достаточно распространен в индивидуальном строительстве из‑за своей простоты и доступности (рис. 65). Такой фундамент может вполне подойти для легких щитовых домов и веранд, для террас и крыльца, для легких заборов и каменных ограждений. Основная задача опор столбчатого фундамента — опереться на непучинистые, прочные слои грунта. Тяжелые каменные дома на таком фундаменте не возводят, так как опоры обладают недостаточно большой площадью подошвы. Основная проблема у застройщиков, нацеленных на столбчатый фундамент — найти правильный баланс между весом строения, несущей способностью опор и силами выталкивания от сцепления их с мерзлым грунтом.

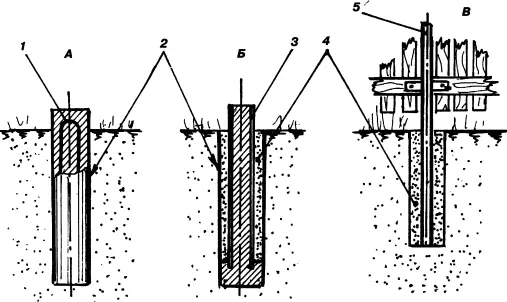

Рис. 65. Столбчатый заглубленный фундамент: А — набивная свая; Б — с асбоцементной трубой; В — с металлической трубой; 1— арматура; 2 — толевая рубашка; 3 — асбоцементная труба; 4 —песок крупнозернистый; 5 —металлическая труба

Столбчатые фундаменты могут выглядеть в виде набивных свай, когда бетон заливается непосредственно в скважину, или в виде опор, созданных с использованием асбоцементных или металлических труб.

Набивная сваясоздается после бурения скважины на глубину промерзания. Ее несущая способность определяется диаметром скважины, т. е. площадью нижней части опоры. В скважину перед заполнением бетоном закладывается свернутая толевая рубашка, позволяющая сгладить стенки скважины и уменьшить силу сцепления мерзлого грунта с поверхностью сваи (рис. 65, а).
