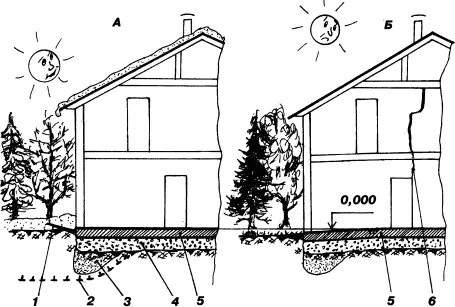

Рис. 55. Пучинистый грунт и дом на плите — сложные отношения: А — дом зимой; Б — дом весной; 1 — отмостка; 2 — граница промерзания; 3 — уплотненный грунт; 4 — щебень; 5 — плита; 6 — трещина в стене

Решетчатый незаглубленный фундамент

Решетчатый фундамент (рис. 46, в)используется при строительстве на слабых просадочных и на сильнопучинистых грунтах. По сравнению с монолитной плитой такой фундамент, имея высокую жесткость, позволяет существенно снизить расход бетона и арматуры. Но традиционный подход к устройству дощатой опалубки для такой конструкции фундамента сложен и дорог, что не позволяет широко его использовать.

Автором предлагается использовать плиты экструдированного пенополистирольного утеплителя (рис. 56)в качестве несъемной опалубки.

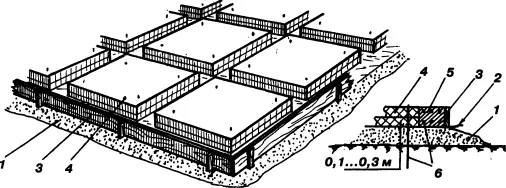

Рис. 56. Опалубка решетчатого фундамента: 1 — песчаная подушка; 2 — гидроизоляция; 3 — опалубка; 4 — плитный утеплитель; 5 — бетон; 6 — арматура

Планируя фундамент в виде монолитной плиты или решетки, сначала следует сделать приямок и выполнить разводку коммуникаций, проходящих под домом (ввод водопровода и вывод канализационной системы). Иначе после изготовления фундаментной плиты эти работы провести будет очень и очень сложно. Стенки приямка должны быть независимы от плиты или решетки фундамента, чтобы их относительные вертикальные перемещения не смогли создать в конструкции плиты разрушающие напряжения.

Мелкозаглубленный фундамент может использоваться при возведении каркасных и каменных строений на пучинистых и непучинистых грунтах. По своей сути этот вид фундамента находится между незаглубленным и заглубленным фундаментом, имея и достоинства, и недостатки того и другого. При промерзании пучинистого грунта мелкозаглубленный фундамент поднимается, но меньше, чем незаглубленный фундамент в 2…3 раза. Баланс между "плюсами" и "минусами" конкретно выполненного мелкозаглубленного фундамента достаточно неустойчив и достоверно может оцениваться только специальными расчетами, охватывающими, такие понятия, как жесткость и предельно допустимые деформации конструкции строения, динамика пучинистых явлений и механические характеристики грунта.

Мелкозаглубленный фундамент широко распространен в практике индивидуального строительства, т. к. он существенно дешевле заглубленного фундамента и надежней незаглубленного. В свое время его конструктивные решения были проработаны многими проектными организациями России (СССР), которые специализировались на разработке проектов домов для сельской местности.

"Рекомендации по выбору эффективных фундаментов для усадебных жилых домов". М.: МОСГИПРОНИИСЕЛЬСТОЙ, 1985.

— Мелкозаглубленные ленточные фундаменты целесообразно применять на непучинистых или слабопучинистых грунтах. На средне- и сильнопучинистых грунтах требуется армирование фундаментов, а также устройство значительных песчаных подсыпок.

— Мелкозаглубленные фундаменты можно применять на всех грунтах независимо от степени их пучинистости, кроме грунтов, относящихся к чрезмернопучинистым.

— На основании расчетов по методике, предложенной в "Руководстве по проектированию мелкозаглубленных фундаментов на пучинистых грунтах" (М.: ЦНИИЭПсельстрой, 1982), разработаны некоторые решения по мелкозаглубленным фундаментам одно- и двухэтажных зданий. Эти решения включают:

— фундамент из бетонных блоков толщиной 400 и 500 мм для кирпичных и мелкоблочных домов на непучинистых и слабопучинистых грунтах (рис. 57, а);

— фундамент из бетонных блоков с выпусками арматуры для последующего омоноличивания стыков блоков для кирпичных и мелкоблочных домов на среднепучинистых и сильнопучинистых грунтах (рис. 57, б);

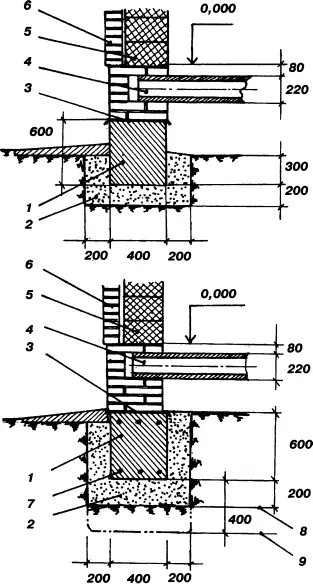

Рис. 57. Мелкозаглубленный фундамент из ж/б блоков (размеры в мм): А — фундамент на непучинистых и слабопучинистых грунтах; Б — фундамент на средне–пучинистых и сильнопучинистых грунтах;

1 — ж/б блок;

2 — песчаная подушка;

3 — гидроизоляция;
