Р. Яковлев - Универсальный фундамент Технология ТИСЭ

4 — плита перекрытия;

5 — стеновые блоки;

6 — кирпичная кладка;

7 — арматура;

8 — дно траншеи для среднепучинистого грунта;

9 — дно траншеи для сильнопучинистого грунта

— в качестве песчаной подушки используется песок крупной и средней крупности.

— С целью уменьшения глубины промерзания грунтов следует предусматривать задернение участка и высадку кустарниковых насаждений. Они аккумулируют отложения снега, снижая глубину промерзания более чем в три раза по сравнению с глубиной промерзания на открытой площадке.

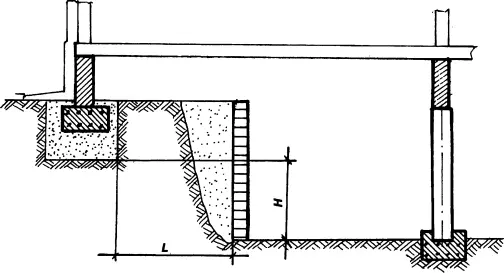

— В пределах здания на мелкозаглубленном фундаменте возможно устройство погреба или подвала ограниченных размеров. Заглубление можно осуществить с помощью откосов (рис. 58), при этом соотношение длины уступа "L" и глубины "Н" должно быть не меньше 1:2.

Рис. 58. Устройство подпола при мелкозаглубленном фундаменте

Как можно заметить, сооружение мелкозаглубленных фундаментов по такой технологии связано с приобретением готовых строительных изделий и с подключением к работе тяжелых подъемных и транспортных средств. Для рядовых застройщиков такой вариант фундамента излишне сложен и дорог, но в тоже время дает начальное представление об этом классе фундаментов.

Более приемлемым вариантом мелкозаглубленного фундамента для индивидуального застройщика может стать создание монолитной железобетонной ленты непосредственно на строительной площадке. Подобные фундаменты хорошо освещены в книгах и в периодических изданиях, ориентированных на начинающих строителей.

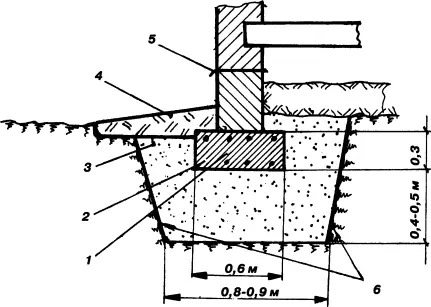

Возведение подобного фундамента начинается с выборки траншеи глубиной 0,5…0,7 м (рис. 59). После этого боковые откосы траншеи застилают гидроизоляцией (толь, пергамин, полиэтиленовая пленка). Заполнение траншеи крупнозернистым песком и его уплотнение выполняется слоями толщиной 0,2…0,3 м. Гидроизоляция откосов траншеи исключает заиливание структуры песка, превращающее его в пучинистый грунт. После этого приступают к монтажу опалубки. Перед этим на песчаную подушку укладывают гидроизоляцию. Заполнение опалубки бетоном начинается с укладки нижних прутков арматуры (4 шт. диаметром 12 мм). Верхние прутки арматуры укладываются на сырой бетон перед завершением бетонирования. Проведение сварочных работ с арматурой не предполагается.

Рис. 59. Мелкозаглубленный фундамент монолитный: 1 —лента фундамента; 2 —арматура 12 мм; 3 —песчаная подушка; 4 —отмостка; 5 — гидроизоляция; 6 —гидроизоляция откоса

Для чего под мелкозаглубленным фундаментом делается подсыпка из крупнозернистого песка? Здесь может быть два объяснения.

Первое — очевидное: таким путем производится частичная замена пучинистого грунта на непучинистый. Тем самым уменьшается общая степень его деформации при промерзании.

Второе требует некоторого разъяснения. Предположим, что грунтовые воды достаточно высоко, они присутствуют даже в самом песке, т. к. дренаж невозможно провести по тем или иным причинам. Мокрый песок в замкнутом объеме также будет подвержен пучинистым явлениям. При быстром неравномерном суточном перемещении границы промерзания фундамент мог бы деформироваться. Но этого не произойдет: опускающийся фронт замерзающей воды будет разгонять воду равномерно по периметру дома благодаря хорошей водопроницаемости крупнозернистой песчаной подсыпки.

Планируя создать мелкозаглубленный фундамент под каменным домом, застройщик должен предполагать, что некоторых деформаций фундаменту никак не избежать. Поэтому изгибная жесткость всего дома должна быть достаточно высокой.

Какими средствами это можно обеспечить?

Большинство застройщиков делают мощную ленту, высокую и хорошо армированную, считая это простым и надежным приемом.

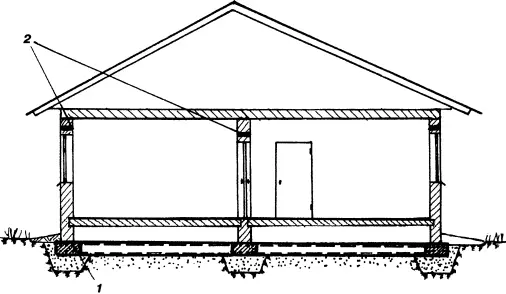

Но наиболее простое и эффективное средство для этого — армирование стен. Оно может быть выполнено в виде кладочной сетки, помещенной в слой кладочного раствора, или в виде арматурного пояса, расположенного выше уровня оконных и дверных проемов (рис. 60).
