Рис. 60. Увеличение жесткости дома арматурным поясом: 1 — ж/б пояс фундамента; 2 — арматурный пояс

Насколько эффективен арматурный пояс?

Для примера можно сравнить изгибную жесткость фундаментной ленты высотой 1,0 м с жесткостью стены, возведенной на ленте фундамента высотой 0,3 м, но подкрепленной арматурным поясом, расположенным над оконной перемычкой (рис. 61).Расчеты показывают, что изгибная жесткость стены с арматурным поясом будет в 8…10 раз больше!

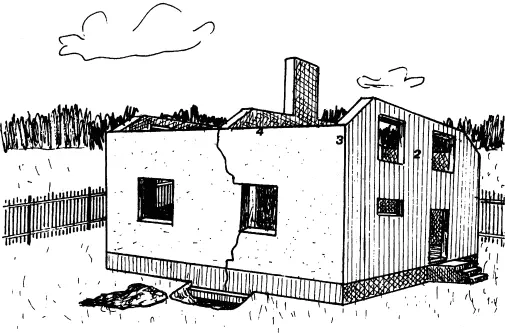

Рис. 61. — Устранение трещины в стене путем выборки грунта под частью фундамента

Дом в два этажа из пенобетонных стеновых блоков с деревянными перекрытиями, возводимый на мелкозаглубленном фундаменте, дал трещину ещё до завершения строительства; вверху трещина раскрылась почти на 10 мм. Похоже, что строители забыли об обязательном армировании стен дома, возводимого на таком фундаменте.

Для начала следовало вернуть дом в исходное положение, убрать трещину. Для этого под фундаментом, под трещиной, выбрали верхний слой песчаного основания в обе стороны по 1 м. При необходимости ширину подкопа можно было бы несколько увеличить.

После возвращения дома в нормальное положение следовало создать бетонный арматурный пояс. При этом на стене из пенобетона возникает определенная сложность в обеспечении совместной работы жесткого бетона со слабым пенобетоном. Чтобы арматурный пояс полноценно заработал, он должен иметь надежное сцепление с пенобетоном, чего достигнуть традиционным способом сложно.

Здесь было предложено обеспечить надежное сцепление через устройство цилиндрических полостей, выполненных на верхней поверхности стеновых блоков. Полости диаметром 5 см и глубиной 3…4 см, расположенные в шахматном порядке с шагом около 15 см, после заполнения опалубки бетоном создали надежную передачу сдвига от стены на арматурный пояс (рис. 62, б).Эти полости несложно выполнить насадкой на дрель, используемой для сверления больших отверстий в древесине.

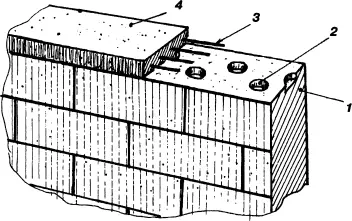

Рис. 62. — Устранение трещины и усиление стены дома: А — выборка грунта под частью фундамента; Б — устройство арматурного пояса; 1 — стена из пеноблоков; 2 — цилиндрическая полость; 3 — арматура; 4 — арматурный пояс

В связи с вышеизложенным уместно будет напомнить, что в своей предыдущей книге "Новые методы строительства — технология "ТИСЭ"" автор тоже акцентировал внимание на вопросах обеспечения стабильности мелкозаглубленных фундаментов.

Напомним, что при устройстве подушки непучинистый материал (крупный песок) отсыпается слоями толщиной не более 20 см, проливается водой (если вода уходит в грунт) и уплотняется.

— Не допускается оставлять мелкозаглубленные фундаменты незагруженными на зимний период. Если это условие по каким — либо причинам оказывается невыполнимым, то вокруг фундамента следует устроить временное теплоизоляционное покрытие из опилок, шлака, керамзита, шлаковаты, соломы или других материалов, предохраняющих грунт от промерзания. Не потревоженный слой снега на строительной площадке также можно считать хорошей теплоизоляцией грунта.

— Обмазка боковых поверхностей фундамента гидроизоляция должна производиться по всей поверхности в два слоя: первый — тонкий с тщательной притиркой, второй — более толстый.

— С целью уменьшения глубины промерзания грунтов вокруг дома следует предусматривать задернение участка и высадку кустарниковых насаждений, которые аккумулируют отложение снега, снижая глубину промерзания на очищенной от снега площадке.

— Запрещается устройство мелкозаглубленного фундамента на промерзшем основании. В зимнее время допускается устраивать мелкозаглубленный фундамент только при условии глубокого залегания подземных вод с предварительным оттаиванием мерзлого грунта и обязательной засыпкой пазух непучинистым материалом

Заглубленный фундамент можно считать классическим, выполненным по традиционному пожеланию строителей: "Закладывайте фундамент на глубину промерзания ".

Действительно, правильно выполненный заглубленный фундамент не подвержен никаким деформациям. В зависимости от конструкции фундамента, затраты на его устройство могут быть как очень большими, так и весьма незначительными. Заглубленные фундаменты могут быть ленточные, столбчатые и столбчато–ленточные. Дома с подвалом также можно отнести к категории заглубленных фундаментов.
