Р. Яковлев - Универсальный фундамент Технология ТИСЭ

Достаточно часто металлические трубы ограждений заколачивают в грунт. Глубина погружения в грунт таких опор — не более 1 м (рис. 67, а). В непучинистом и слабопучинистом грунте такая опора стоит достаточно надежно, хотя на большие боковые силы она не рассчитана. На пучинистых грунтах при незначительной загрузке (легкое ограждение) такую опору за сезон может поднять на 5…10 см. Поэтому такие опоры периодически, через один–два сезона, приходится заколачивать обратно.

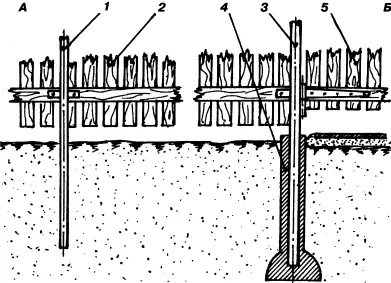

Рис. 67. Опоры легкого ограждения и ворот: 1 — опора ограждения; 2 —ограждение; 3 —опора ворот; 4 —набивная свая; 5 — ворота

Навеску ворот желательно выполнять на стойки, рассчитанные на восприятие боковых нагрузок. Подобное нагружение может возникнуть, например, если дети в Ваше отсутствие решат покататься на створках ворот. Если диаметр стоек невелик, грунт от подобного нагружения может подсмяться и создать перекос навески воро–тин. Наиболее целесообразное решение этой проблемы — увеличить площадь смятия грунта через увеличение диаметра опоры (рис. 67, б). Опору следует создать с расширением внизу, т. к. иначе относительно легкая конструкция ворот не сможет противодействовать подъему опоры силами морозного пучения, которые в свою очередь увеличиваются с увеличением площади боковой поверхности опоры.

Столбчато–ленточный фундамент

Столбчато–ленточный фундамент является тем же столбчатым фундаментом, но с объединением опор лентой–ростверком в единую конструкцию (рис. 68). В столбчатом фундаменте это объединение осуществлялось самим домом. С точки зрения работы всей конструкции дома разницы между столбчатым и столбчато–ленточным фундаментами нет.

Создание ленты–ростверка может преследовать несколько целей:

— связать опоры между собой в жесткую конструкцию при строительстве сооружения с нежесткими стенами (щитовой, брусовой, бревенчатый дома);

— закрыть подпол дома надежной конструкцией, устойчивой к повышенной влажности и загрязнениям, т. е. устроить забирку;

— создать поверхность для укладки штучных стеновых изделий (кирпичи, пено–блоки, стеновые блоки…).

При создании столбчато–ленточного фундамента между грунтом и лентой должен быть воздушный зазор (10…15 см), компенсирующий пучинистые деформации грунта.

Зазор между лентой и грунтом некоторые застройщики заполняют песком. Рассуждения таких застройщиков сводятся к тому, что песок — это непучинистый грунт и поэтому можно заполнить им зазор, "…чтобы не сквозило под домом…". Этого делать не следует: при пучении слой песка будет работать как прокладка, помогающая пучинистому грунту оторвать ленту–ростверк от опоры или поднять саму опору (рис. 68, а).В результате это будет незаглубленный фундамент, при котором дом поднимается пучинистыми процессами в полной мере. Застройщик, выбирая схему фундамента, должен решить: делать незаглубленный или столбчатый фундамент, а два сразу — это как сидеть на двух стульях.

Зазор под домом обязательно должен быть. Снаружи его можно закрыть отмосткой (рис. 68, б).

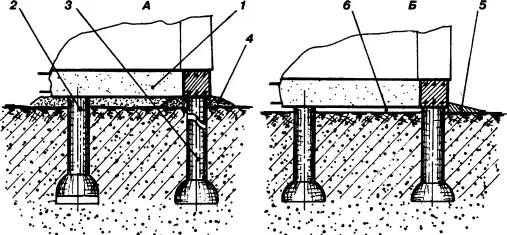

Рис. 68. Столбчато–ленточный фундамент: А — ошибочное выполнение; Б — правильное выполнение; 1 — лента–ростверк; 2 — поднятая опора; 3 — разрушенная опора; 4 — песчаная подушка; 5 — отмостка; 6 — воздушный зазор

В строительной практике используется столбчато–ленточный фундамент, у которого лента лежит на грунте или на песчаной подушке без воздушного зазора. Эта ситуация возникает в том случае, если планируется выполнить незаглубленный фундамент и одновременно обеспечить устойчивость стене, чтобы она не заваливалась (каменная ограда, протяженная стена склада или коровника…). При пучинистых явлениях стена поднимается–опускается с опорой, которая двигается в скважине как поршень, обеспечивая устойчивость стене от опрокидывания (рис. 69). В этом варианте опора должна иметь жесткую связь с лентой–ростверком, не иметь расширения внизу, обладать ровной боковой поверхностью, защищенной гидроизоляцией (толевая рубашка) и быть достаточно массивной, чтобы возвращаться в исходное летнее положение.
