Гидроизоляция подвала от капиллярной влаги не требует проведения работ высокого качества, как этого требовалось при создании противонапорной гидроизоляции. Разумеется, эта схема гидроизоляции не подходит для защиты от напорных вод (рис. 75, в).

Внутренняя противонапорная гидроизоляция на штукатурном растворе стала применяться относительно недавно, с появлением штукатурных растворов, обладающих высокой степенью адгезии и быстрым схватыванием. При напорах до 2 — 3 метров, что характерно для подвалов жилых домов, использование подобных гидроизоляционных штукатурных составов и мастик позволяет выполнять внутреннюю гидроизоляцию без создания кессона, с передачей водной нагрузки на штукатурный раствор (рис. 75, г). Как правило, такой вариант гидроизоляции используется при ремонтновосстановительных работах в качестве дополнения к существующему варианту.

Если слой герметизации не выдержал и произошла протечка, то устранение этого недостатка, даже засыпкой подвала грунтом, ни к чему хорошему не приведет, т. к. влаге очень сложно уйти из герметичного подвала. Поэтому постоянная сырость в подполе неизбежна, даже когда грунтовые воды уйдут далеко вниз. Правда, можно надеяться на современные гидроизолирующие покрытия, шпаклевки. Но если в подвале уже настелены полы, выполнены отделочные работы, то устранить подобные протечки будет непросто.

Многими застройщиками, только начинающими свой строительный путь, не учитывается гидростатическое давление грунтовых вод. Это может привести к всплытию подвалов и погребов, смотровых ям гаражей и выгребных ям канализации, незаполненных бассейнов. Все перечисленное — достаточно частые явления, если уровень грунтовых или паводковых вод высок, а вес сооружения небольшой.

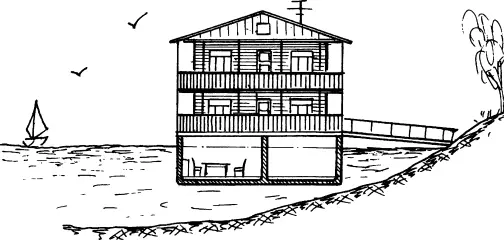

Достаточно давно в качестве пристани на реках и озерах используются плавучие дебаркадеры — пристани, нижняя, она же главная часть которых представляет собой герметичный железобетонный корпус. Сверху на нем сооружается легкое двухэтажное деревянное строение самой пристани (рис. 76).

Рис. 76. Плавучая пристань, включающая железобетонный кессон

Именно так следует представлять дом с подвалом или погреб тем, у кого возможно повышение уровня грунтовых или паводковых вод выше уровня их пола.

Герметичность подвала обеспечивается водонепроницаемостью стен и плиты дома, на которой он возведен.

При достаточно высоком уровне паводковых вод застройщик всё же решил делать подвал. Дом небольшой, 6x8 м, можно попробовать. Все было сделано почти по науке.

Отрыли котлован глубиной 1,8 м, сделали подсыпку из крупнозернистого песка, застелили гидроизоляцию, а на ней отлили бетонное основание толщиной 10 см с армированием его сеткой (плитой такое тонкое железобетонное создание не назовешь). После этого точно по периметру застройщик уложил три ряда фундаментных блоков ФБС и перекрыл подвал плитами.

Пришла весна. Караул!!! Пол подвала сильно подняло, через образовавшиеся трещины пошла вода (рис. 77).

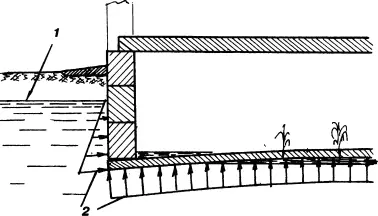

Рис. 77. Разрушение тонкой плиты гидростатическим давлением: 1 — уровень грунтовых вод; 2 — давление воды

Что произошло?

Гидростатическое давление, действующее на пол снизу, оказалось закритическим. При уровне воды в грунте выше пола подвала на 1 м на единицу площади пола действует давление в 1 тонну. То есть на всю площадь этого подвала в 48 м 2действует снизу сила в 48 тонн. Это вес очень тяжелого танка или целого вагона. Тонкий пол этого не смог выдержать.

Как надо было сделать. Плита пола должна быть толщиной не менее 20 см, и её армирование должно быть грамотно выполнено. Существенное усиление пола подвала можно было бы обеспечить возведением одной поперечной стены.

Если приглядеться к такому фундаменту, то бросается в глаза слишком близкое расположение стены к краю плиты, на которую она опирается. Наш застройщик уложил фундаментные блоки вплотную к периметру бетонного пола. Видимо, решил сэкономить на объеме земляных работ и бетонировании. При таком исполнении этого узла пол подвала от давления грунта сразу от края интенсивно начинает загружаться изгибающим моментом (рис. 78, а).
