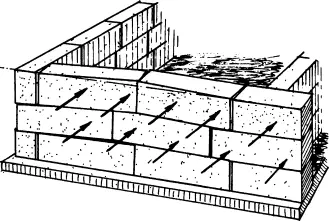

Рис. 82. Разрушение стен подвала, возведенного из фундаментных блоков

Исправить ситуацию и остановить процесс разрушения стен подвала возможно только с возведением в подвале подкрепляющих стенок. Это достаточно дорогое удовольствие, да и подвал потеряет всю свою привлекательность.

Разрушиться стена подвала от давления грунта может и без пучинистых явлений, при монтаже плит перекрытия. Опоры автокрана, установленные в непосредственной близости от стен подвала, создают в грунте достаточно высокий уровень напряжений. Нагрузка на выдвижную опору и боковое давление грунта на стены подвала особенно высоки, когда идет монтаж дальних плит, наиболее удаленных от автокрана (рис. 83).

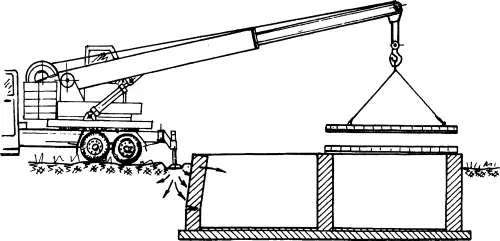

Рис. 83. Разрушение стен подвала при монтаже плиты перекрытия

Чтобы не случилось подобного разрушения, расстояние от стены до края опорной площадки автокрана должно быть не меньше 0,8 м.

Начинать монтаж перекрытия следует с укладки ближних плит, которые смогут усилить устойчивость стен подвала.

Устройство подвала начинается с рытья котлована. При планировании этого этапа работ застройщик не должен забывать о том, что в зимнее время граница промерзания в зоне котлована опустится. Грунт с плотной структурой при насыщении водой и замерзании может снизить свою плотность и подняться на 10…15 см (рис. 84, а).Если же застройщик успел возвести подвал, но не предусмотрел его утепления, то пучинистые явления могут поднять подвал на 10…15 см, вызвав разрушения или недопустимые смещения. Чтобы этого не случилось, следует утеплить подвал по одной из двух схем, предусматривающих утепление по полу или по подвальному перекрытию (рис. 84, б, в).Последний вариант более удачен, так как при отсутствии перекрытия стены подвала от давления пучинистого грунта могут наклониться внутрь. Снеговой покров здесь можно считать утеплением подвала.

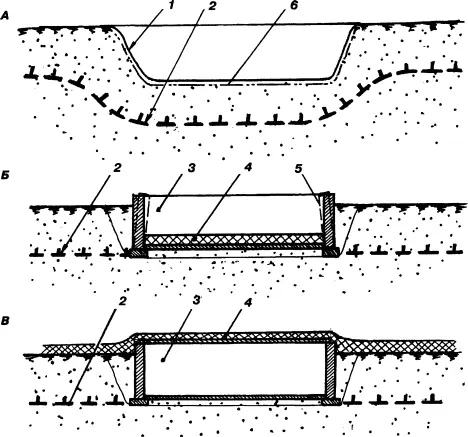

Рис. 84. Положение границы промерзания при устройстве подвала: А — открытый котлован; Б — утеплен пол подвала; В — утеплено перекрытие подвала; 1 — котлован; 2 — граница промерзания; 3 — стены подвала; 4 — утеплитель; 5 — отклоненное положение стены; 6 — грунт до промерзания

Планируя утепление и гидроизоляцию стен подвала снаружи, обращаем внимание на качественное выполнение их монтажа. Поверхности, контактирующие с мерзлым грунтом, должны быть ровными, а соединение их со стеной — надежные. Дело в том, что пучинистый грунт при своем расширении может захватить часть покрытия и разорвать его (рис. 85, а).Попадание влаги в стену будет неизбежным.

Силы сцепления грунта с утеплителем можно существенно понизить, введя слой песка между грунтом и утеплителем и устроив эффективный дренаж. Песок не должен быть мелким, а грунт и песок лучше разделить толью или полиэтиленом. Гидроизоляцию располагают под утеплителем, нанося её на саму стену. Песчаная засыпка должна быть соединена с дренажной системой (рис. 85, б).Верхние две трети песчаной засыпки можно заменить грунтом. Снаружи утеплитель может быть защищен кирпичной кладкой или жесткими панелями (цементо–стружечная плита или асбоцементный лист).

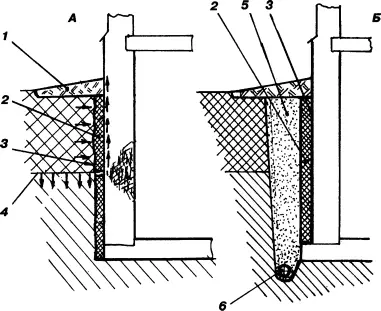

Рис. 85. Утепление стен подвала снаружи: А — разрушение утеплителя мерзлым грунтом; Б — защита утеплителя песчаной прослойкой; 1 — отмостка; 2 — утеплитель; 3 — гидроизоляция; 4 — граница промерзания; 5 — песок; 6 — дренаж

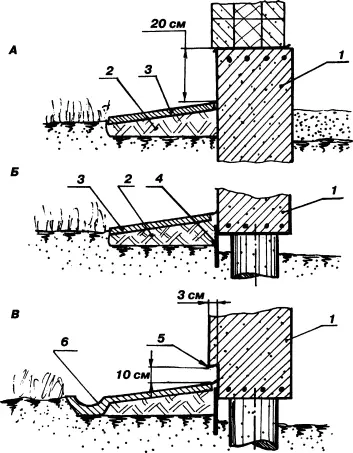

Основная задача отмостки — защитить фундамент, подпол или подвал от поверхностных вод и отвести от стен и от фундамента воду, стекающую с крыши. Она также является декоративным элементом, придающим дому архитектурную завершенность, одновременно выполняя роль тротуара вокруг него. Ширина отмостки должна выступать за кромку крыши на 0,2 — 0,3 м. Но в любом случае ее не делают меньше 0,7 м. Отмостке придают уклон от дома 5 — 10% (рис. 86).
