Большие изгибающие нагрузки — это и значительные деформации, и разрушающие напряжения в плите подвала. При слабом уплотнении грунта под плитой это проявляется в большей степени.

В варианте, когда плита пола выходит за контур стены на 30 — 40 см (рис. 78, б), максимальная величина изгибающего момента становится значительно ниже. Плиту можно было бы делать тоньше, не боясь деформаций и разрушений.

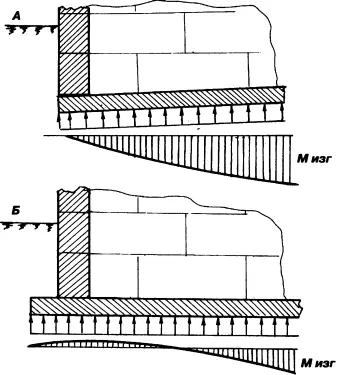

Рис. 78. Загрузка плиты подвала изгибающим моментом: А — неправильно; Б — правильно

Похожее разрушение плиты пола может произойти и с незаглубленной плитой. Тяжелый гараж может сильно деформировать плиту, особенно если нарушена её целостность удлиненным проемом под смотровую яму (рис. 79).

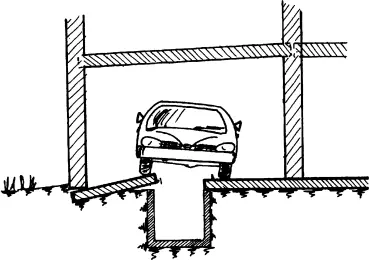

Рис. 79. Разрушение плиты фундамента от веса дома (гаража)

При устройстве подвала на его стены укладывают бетонные перекрытия. Это связано с тем, что боковое давление грунта на стены необходимо на что‑то передать. Особенно большое боковое нагружение стен возникает от пучения грунта, так как он стремится расшириться при своем замерзании во все стороны. Жесткие перекрытия позволяют замкнуть на себя нагрузки, приходящиеся на стены подвала со всех сторон. Эта расчетная схема рассматривает стену подвала как набор вертикально расположенных балок, передающих нагрузку от грунта на бетонный пол и на бетонное перекрытие (рис. 80).

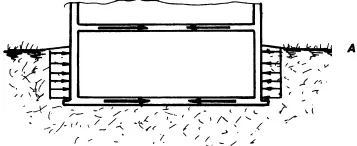

Рис. 80. Восприятие давления на стены через пол и перекрытие подвала: А — общая схема

Рис. 80. Восприятие давления на стены через пол и перекрытие подвала: Б — узел схемы

Именно поэтому стены подвала при строительстве загружают бетонным перекрытием в этот же сезон, не дожидаясь, пока пучинистый грунт своим расширением наклонит стены внутрь подвала.

Эта схема принята при возведении подвала по технологии ТИСЭ. Такие вертикальные балки создаются в каждом четвертом вертикальном канале стены после их заполнения арматурой и бетоном. Схема эта хорошо работает вне зависимости от габаритов подвала и разбивки внутренних его стен.

При силовой схеме, представляющей стену в виде набора вертикальных балок, стены подвала можно выполнять тем тоньше, чем тяжелее дом сверху (из условий напряженного состояния стены, загруженной весом и боковым давлением). В этих условиях в массиве бетона отсутствуют растягивающие напряжения, от которых он мог бы разрушиться.

При возведении стен подвала из готовых бетонных блоков выполняют горизонтальное армирование. В этом случае стена работает по другой расчетной схеме, при которой она рассматривается как набор горизонтально расположенных балок, передающих боковую нагрузку от грунта на внешние и внутренние стены подвала. Из‑за большого пролета такой горизонтальной балки стена подвала должна иметь большую толщину или эффективное горизонтальное армирование (рис. 81).

В реальности стену подвала следует рассматривать как набор одновременно работающих вертикальных и горизонтальных балок. Причем чем тяжелее сам дом, чем большим весом загружены стены подвала, тем ближе расчетная схема к стене с вертикально расположенными балками.

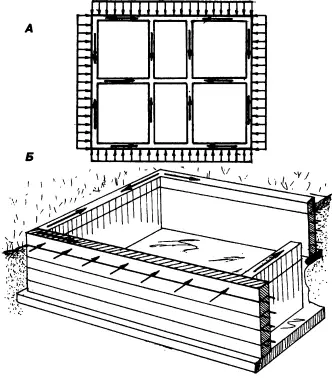

Рис. 81. Восприятие давления на стены через внутренние и внешние стены подвала: А — общая схема; Б — узел схемы

Возведение стен подвала часто выполняют с использованием крупногабаритных готовых фундаментных блоков ФБС (рис. 82).Как правило, при выполнении угловой перевязки с этими блоками, перехлёст блоков по всей длине стены — самый минимальный.

При слабом горизонтальном армировании узкая зона вертикальных стыков ФБС превращается в шарнирное соединение. При отсутствии подвального перекрытия и достаточно большом давлении грунта, подверженного пучинистым явлениям, часть стены может уйти вовнутрь.
