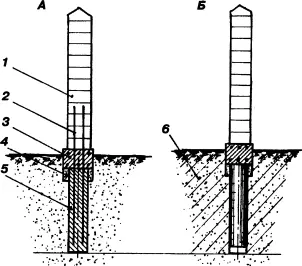

Рис. 69. Фундамент каменного ограждения: А —летом; Б — зимой; 1 — ограждение; 2 —арматура; 3 —лента фундамента; 4 —песчаная подушка; 5 — опора; 6 —мерзлый грунт

Некоторые застройщики, возводящие дом по готовым проектам, спрашивают о наличии буров под диаметр скважины 30…35 см.

Приходится им объяснять, что проектировщики, не зная о наличии фундаментного бура ТИСЭ–Ф, способного создавать внизу скважины расширение диаметром 60 см, назначают диаметр опор, исходя из диаметра цилиндрической скважины без расширения внизу.

Подвальное помещение также можно отнести к разновидности заглубленного фундамента. Подвальным считается этаж, у которого уровень пола помещений ниже уровня планировочной отметки земли более чем на половину их высоты. Высоту подвала принимают равной 1,9…2,2 м. Этого достаточно для размещения складских помещений или для установки генераторов тепла. Если в подвале планируется устроить тренажерный или игровой зал, то его высоту назначают не менее чем в жилых комнатах.

В подвальных помещениях удобно хранить продукты, делать заготовки. Это обусловлено свойством грунта сохранять почти постоянную температуру. На глубине 1,5…2 м от поверхности земли она держится на уровне 5 °С — зимой и 10 °С — летом.

Цокольный (полуподвальный) этаж заглубляют в грунт не более чем на половину высоты этажа. Достаточно часто цокольный этаж устраивают при строительстве на сложном рельефе (рис. 70). Высоту цокольного этажа приравнивают к высоте жилых помещений.

Наличие подвала — желание любого застройщика. Это и понятно. Увеличиваются полезные площади без увеличения габаритов дома. Стоимостной уровень жилья, если предполагается его когда‑нибудь продавать, также повышается.

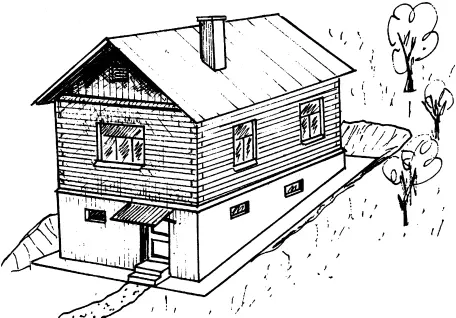

Рис. 70. Цокольный этаж часто устраивают при сложном рельефе местности

Надо учитывать, что стоимость создания подвального помещения почти в 1,5 — 2 раза выше, чем надземного этажа, если требуется надежная гидроизоляция от грунтовых вод.

Вместе с тем, при расположении дома на сухих грунтах наличие в нем подвала или цокольного этажа оправдано и желательно, так как затраты на него оказываются в 2 — 4 раза меньше тех, что потребуются для создания обычного этажа с такой же полезной площадью.

Если Вы предполагаете применять в качестве топлива для приготовления пищи или для обогрева не магистральный газ, а привозной сжиженный газ (пропан), то от подвала или цокольного этажа лучше отказаться. Этот газ тяжелее воздуха. При случайной протечке он может скопиться в нижних непроветриваемых полостях дома и привести к взрыву (рис. 71).

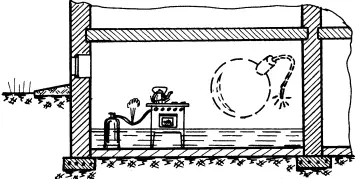

Рис. 71. Если применяете пропан, то от подвала лучше отказаться

Конструктивное выполнение подвала и фундамента под него определяется уровнем грунтовых вод, степенью пучинистости грунта, типом перекрытия и схемой выполнения гидроизоляции подвала.

С позиции устройства фундамента под домом подвал выполняется по двум схемам: с опорой на плиту (рис. 72, а)и с опорой на ленту (рис. 72, б). Каждая из них имеет свою применимость и свою себестоимость.

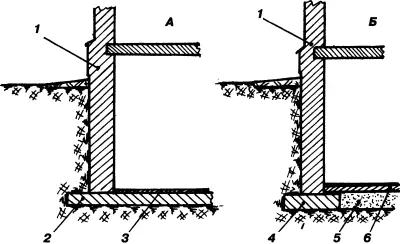

Рис. 72. Силовые схемы фундамента подвала: А — на плите; Б — на ленте; 1 — стена подвала; 2 — плита; 3 — бетонная стяжка пола; 4 — лента; 5 — песчаная подушка; 6 — плита пола

Возводить дом с подвалом при высоком уровне грунтовых вод следует на плите. Армирование плиты и её бетонирование потребует немало средств, но так обеспечить герметичность соединения плиты со стенами подвала значительно проще. Толщина плиты (15…25 см) зависит от габаритов дома и расположения внутренних силовых стен подвала. Арматура плиты представляет собой жесткий пространственный каркас, уложенный по всей её площади. Диаметр арматуры —12…15 мм.

При высоком уровне грунтовых вод для желающих строить дом с подвалом можно воспользоваться известным приемом. Глубину котлована под подвал делают небольшую, до уровня грунтовых вод (рис. 73, а).После возведения подвала извлеченный грунт насыпается вокруг будущего дома, который окажется на некотором возвышении. Зрительный образ дома будет более выигрышным, и грунтовые воды не будут сильно беспокоить (рис. 73, б).
