Следует заметить, что через нижнюю часть набивной сваи, не закрытую гидроизоляцией, цементное молоко просачивается в грунт, связывает его и тем самым повышает несущую способность (рис. 66, а). Несущая способность набивной сваи с подобным усиленным основанием может увеличиться почти в два раза за счет связывания грунта у нижней части опоры (толевую рубашку желательно поднять на 20…30 см от дна скважины).

Вместе с тем возможны случаи снижения несущей способности опор.

Планируя создавать столбчатый фундамент, пробное бурение на исследование грунта следует выполнять на 50…60 см ниже глубины его заложения. Это связано с тем, что если ниже этой глубины окажется плывун или иной тип грунта со слабой несущей способностью, то рассчитывать на эти опоры будет сложно. Под нагрузкой опора прорежет часть несущего грунта и провалится (рис. 66, б).

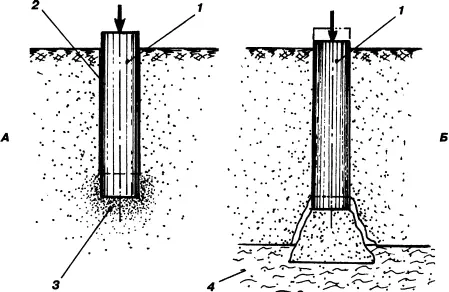

Рис. 66. Особенности столбчатого фундамента: А — набивная свая с усиленным основанием; Б — набивная свая с ослабленным основанием; 1 — свая; 2 — толевая рубашка; 3 — грунтобетон; 4 — плывун

Набивным сваям можно дать полную нагрузку через 4…5 дней, не дожидаясь окончательного набора прочности созревающим бетоном. Это допущение обязано тому, что несущая способность опоры определяется прочностью грунта под ней (см. табл. 4…8), а не прочностью бетона. Если прочность по бетону для опоры диаметром 25 см — не менее 150 т, то по прочности основания — не более 5 тонн. По сути, строительство можно продолжать без задержки, так как в реальности полную загрузку на эти 5 тонн сразу обеспечить сложно. Если опоры не имеют расширения внизу, то их обязательно следует загрузить весом дома до начала зимы: иначе их лоднимет мерзлый грунт.

Опора из асбоцементной трубыприменяется в индивидуальном строительстве достаточно часто.

Фундамент для ограждения или террасы, для беседки или крыльца может быть выполнен с использованием асбоцементных труб (рис. 65, б). Один из способов создания такой опоры включает следующие операции:

— бурение скважины на глубину промерзания (диаметр скважины больше диаметра трубы на 5… 10 см);

— закладку в скважину свернутого рулона толевой рубашки, исключающей в дальнейшем заиливание песка;

— установку асбоцементной трубы необходимой длины (табл. 11);

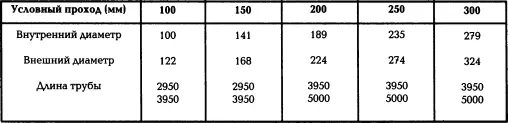

Таблица 11. Размеры асбоцементных труб (часть ассортимента)

— заполнение объема трубы подвижным бетоном и его штыкование;

— небольшой подъем трубы и фиксацию её в поднятом выверенном положении (нижнюю часть скважины заполнит бетон);

— заполнение кольцевого зазора крупнозернистым песком и его уплотнение.

Планируя создавать опоры из асбоцементных труб, не следует забывать о недостаточно высокой морозостойкости асбоцементных изделий.

Нередко можно видеть опоры ограждения, выполненные из асбоцементных труб, которые внизу, на границе входа в грунт, разрушены. Именно там они сильно увлажнены и подвержены частому замораживанию–оттаиванию. Гидроизоляция нижней части опор и установка сверху заглушек предотвращают излишнее увлажнение их материала. Заполнение труб арматурой и бетоном поможет значительно увеличить срок эксплуатации опор.

При устройстве столбчатого фундамента вместо асбоцементных труб можно применить пластиковые и жестяные трубы, но в этом случае вся прочность опор будет связана с прочностью бетона и с его армированием. Такие трубы можно сделать и самим из подходящего листового материала (толь, рубероид, стеклоизол, линолеум и др.), который можно свернуть в трубу и обмотать липкой лентой.

Металлические трубы, закрепленные в грунте и являющиеся элементом конструкции, также можно рассматривать как столбчатый фундамент, т. к. нижняя часть трубы, располагаемая под землей, передает нагрузку на грунт со всеми теми особенностями, которые характерны для столбчатого фундамента. Несмотря на простоту самой опоры, вариантов её закрепления в грунте существует несколько.

При установке металлических стоек на пучинистых и сильнопучинистых грунтах их нижние части помещают в скважину. После укладки толевой рубашки скважину заполняют крупнозернистым песком или мелким щебнем, тщательно утрамбовывая (рис. 65, в).
