Если в качестве опор используются керамзитобетонные блоки, слабые по морозостойкости, то снаружи их покрывают битумной мастикой (кроме стороны, обращенной внутрь подпола). Это позволяет избежать увлажнения блока и помогает высушить его, если увлажнение произойдет.

Намечая разбивку фундаментных опор, следует учитывать смятие венца на опорах. Большое расстояние между ними (больше 2,5 м) может привести к сосредоточению больших усилий на каждой опоре, что создаст предпосылки к разрушению структуры древесины. Для уменьшения смятия древесины шаг опор лучше уменьшить, а нижний (окладный) венец дома желательно выполнить из бруса или бревна большего поперечного сечения и, по возможности, из древесины более прочных пород (дуб, лиственница).

Планируя создавать фундаментные опоры, необходимо учитывать и конструкцию забирки, которой предполагается закрывать подпольное пространство. Повышенная влажность в нижней части дома (роса, брызги от ливневых стоков с крыши, снег) требует выполнять забирку из влагостойких материалов. Асбоцементные или металлические гофрированные листы, цементно–стружечная плита, морозостойкий пластик, фасадные декоративные панели, закрепляемые непосредственно к стене или венцу дома, — вполне подходящее решение.

Высота опоропределяет высоту расположения венца дома. Если столбы короткие, то венец и нижняя часть стен деревянного дома будут быстрее увлажняться, гнить, приводя строение в аварийное состояние.

Большая высота опор позволяет создать для деревянных конструкций дома более комфортные условия, но здесь возникают другие проблемы, связанные с пучинистыми явлениями. Пучинистые явления раскачивают опоры под домом с достаточно большими смещениями, способными опрокинуть их. Как это происходит.

Если грунт пучинистый, а подпол дома утеплен, то в плите замороженного прочного грунта, возникшего вокруг дома, образуется отверстие незамерзшего грунта (рис. 48).В процессе замерзания пучинистый грунт увеличивается в объеме во все свободные стороны, в том числе и в сторону отверстия в плите мерзлого грунта. На пучинистых грунтах горизонтальное смещение может достигнуть 10…15 см. Такие подвижки пучинистого грунта вполне могут опрокинуть не только высокие фундаментные столбы (рис. 49),но и узкие слабо армированные ленты незаглубленного или малозаглубленного фундамента.

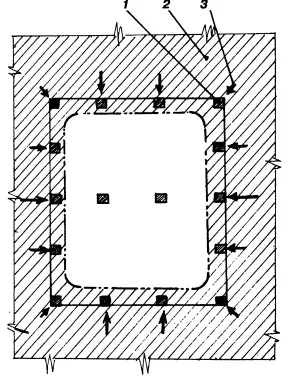

Рис. 48. Плита мерзлого грунта с "теплым" подполом: 1 — фундаментная опора; 2 — мерзлая плита; 3 — вектор смещения грунта

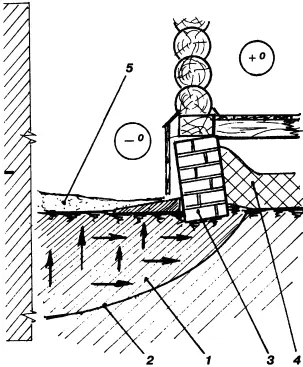

Рис. 49. Наклон фундаментной опоры при "теплом" подполе: 1 — плита мерзлого грунта; 2 — граница промерзания; 3 — фундаментная опора; 4 — обратная засыпка — утеплитель; 5 — снеговой покров

Обратная картина перекосов возникает в том случае, если фунт вокруг дома укрыт толстым снежным одеялом, а под домом фунт открыт и охлажден до температуры окружающего воздуха. В этом случае мощная плита замерзшего фунта начнет возникать со стороны дома там, где фунт промерзает быстрее (рис. 50).При таком промерзании фунта высокая опора под домом будет отклоняться в другую сторону (рис. 51).

Рис. 50. Плита мерзлого грунта с "холодным" подполом: 1 — фундаментная опора; 2 — мерзлая плита; 3 — вектор смещения грунта

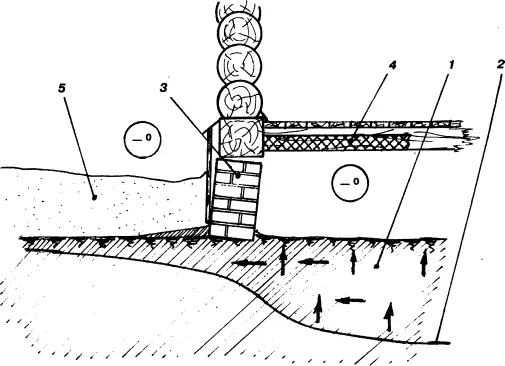

Рис. 51. Наклон фундаментной опоры при "холодном" подполе: 1 — плита мерзлого грунта; 2 — граница промерзания; 3 — фундаментная опора; 4 — утеплитель перекрытия; 5 — снеговой покров

Для того, чтобы исключить опрокидывание опорных столбов, их лучше опирать на песчаную подушку (рис. 47, б), нейтрализующую пучинистые смещения около опор. Кроме того, сами опоры должны быть более устойчивыми: их высота не должна быть больше, чем 1,5 ширины подошвы. Что касается остальных мероприятий, то они направлены на то, чтобы граница мерзлого грунта в зоне расположения опор не меняла резко свою глубину. Для этого продухи в цокольной части дома следует закрывать на зиму, чтобы подпольное пространство не сильно промерзало. Не следует убирать снег вокруг дома до самой земли.
