Схема 2

Сверху расположен грунт со слабой несущей способностью, а снизу — грунт с высокой несущей способностью (рис. 37, б).Глубина заложения фундамента и его конструкция зависят от мощности и толщины слоя слабых грунтов, а также — от веса конструкции здания и схемы выбранного фундамента:

— с опорой на надежный грунт (рис. 38, а);

— с опорой на слабый грунт при снижении действующего на него давления (рис. 38, б, в);

— свайный фундамент (рис. 38, г);

— замена слабого грунта на песчаную (гравийную) подушку (рис. 32, д);

— закрепление слабого грунта (рис. 38, е).

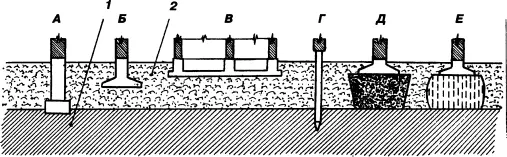

Рис. 38. Варианты устройства фундаментов при расположении пластов грунта по схеме 2: 1 — сильный грунт; 2 — слабый грунт

Схема 3

Слабонесущий грунт располагается между прочными грунтами (рис. 37, в).Предлагается следующие конструкции фундамента:

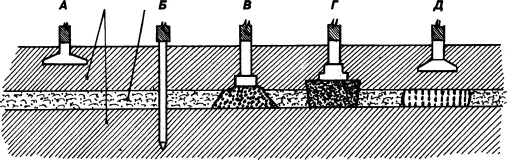

Рис. 39. Варианты устройства фундаментов при расположении пластов грунта по схеме 3: 1 — сильный грунт; 2 — слабый грунт

— с опорой на верхний прочный слой при развитой подошве фундамента (рис. 39, а);

— свайный фундамент (рис. 39, б);

— с опорой на щебеночную подсыпку (рис. 39, в);

— замена слабого грунта на песчаную подушку (рис. 39, г);

— закрепление слабого грунта (рис. 39, д).

—

Схема 4

Один из вариантов создания фундамента, где под торфяным грунтом (толщина слоя — до 1,2 м) находится слабонесущий слой плывуна большой толщины. Если забивка свай до несущего грунта невозможна, то фундамент с увеличенной площадью подошвы опирают на сам плывун (рис. 40).Вес строения желательно ограничить. Здесь учитывают свойство плывуна снижать свою подвижность в замкнутом ограниченном объеме.

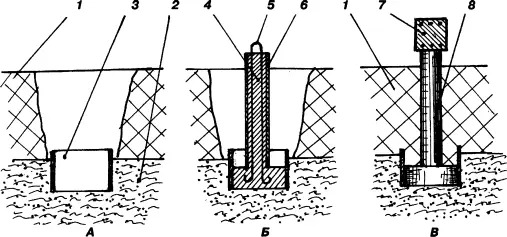

Рис. 40. Устройство фундамента на торфе с плывуном: А — установка опалубки; Б — создание опоры; В — опора с лентой–ростверком; 1 — торф; 2 — плывун; 3 — опалубка; 4 — бетон; 5 — арматура; 6 — асбоцементная труба; 7 — лента–ростверк; 8 — опора

Заглубленный фундамент создается с применением погружной несъемной щитовой опалубки, исключающей заполнение скважины плывуном. Вариант создания опоры на плывуне предусматривает использование асбоцементной или щитовой трубы, образующей вертикальную часть опоры.

После создания опоры выполняется обратная засыпка существующим грунтом.

Определенную роль в выборе фундамента оказывает наличие около будущего здания ранее возведенного смежного сооружения. Главное в этом — не дать грунту–основанию под существующим домом просесть. Это обеспечивается следующими способами.

— Подошву нового фундамента располагают выше, чем у существующего сооружения (рис. 41, а).

— Подошвы фундаментов обеих строений располагают на одном уровне и на некотором расстоянии друг от друга (рис. 41, б).

— Подошва нового фундамента располагается ниже подошвы существующего строения (рис. 41, в). Уклон линии, соединяющей подошвы смежных фундаментов, не должен быть больше 1 : 2или не должен превышать 30°.

— При близком расположении фундаментов грунт закрепляют внедрением в него разделительных шпунтов (рис. 41, г).

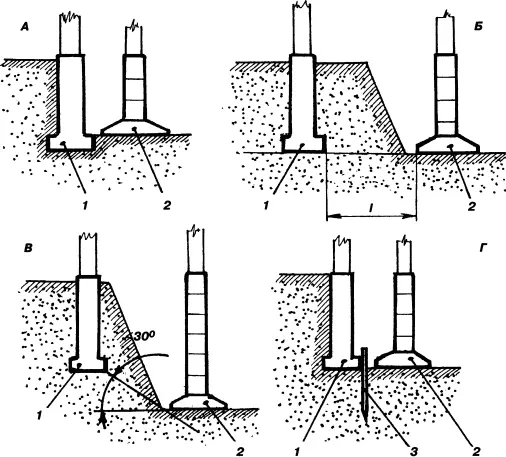

Рис. 41. Схемы устройства фундаментов смежных строений: А — подошва выше чем у смежного строения; Б — подошва обоих фундаментов на одном уровне; В — подошва ниже чем у смежного строения; Г — подошва — вблизи и на одном уровне со смежным строением; 1 — существующий фундамент; 2 — новый фундамент; 3 — разделительный шпунт

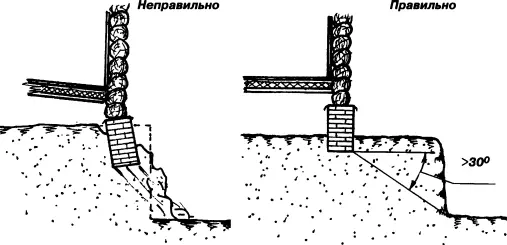

Если не учитывать фундамент существующего строения, то близко расположенный котлован для фундамента нового строения может стать причиной разрушения (рис. 42).
