Подъем мелкозаглубленного фундаментного столба

Подъем фундаментного столба мерзлым грунтом осуществляется при ежесуточном прохождении границы промерзания мимо его подошвы. Вот как этот процесс происходит.

До того момента, пока граница промерзания грунта не опустилась ниже опорной поверхности столба, сама опора неподвижна (рис. 33, а).Как только граница промерзания опускается ниже подошвы фундамента, "домкрат" пучинистых процессов сразу включается в работу. Пласт мерзлого грунта, находящегося под опорой, увеличившись в объеме, поднимает её (рис. 33, б).Силы морозного пучения в водо–насыщенных грунтах весьма высоки и достигают 10… 15 т/м 2. С очередным прогревом пласт мерзлого грунта под опорой оттаивает и уменьшается в объеме на 10%. Сама опора удерживается в поднятом положении силами своего сцепления с плитой мерзлого грунта. В образовавшийся зазор под подошвой опоры просачивается вода с частицами грунта (рис. 33, в).Со следующим понижением границы промерзания вода в полости замерзает, а пласт мерзлого грунта под опорой, увеличиваясь в объеме, продолжает подъем фундаментного столба (рис. 33, г).

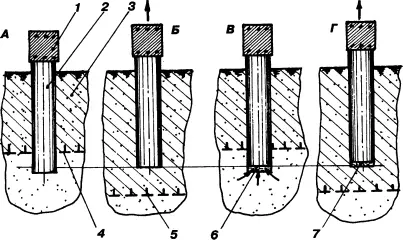

Рис. 33. Подъем фундаментного столба пучинистым грунтом: А, В — верхний уровень границы промерзания; Б, Г — нижний уровень границы промерзания; 1 — лента–ростверк; 2 — фундаментный столб; 3 — мерзлый грунт; 4 — верхнее положение границы промерзания; 5 — нижнее положение границы промерзания; 6 — смесь воды и глины; 7 — смесь льда и глины

Следует обратить внимание на то, что этот процесс подъема опор фундамента имеет ежесуточный (многократный) характер, а выдавливание опор силами сцепления с мерзлым грунтом — сезонный (один раз за сезон).

При большой вертикальной нагрузке, приходящейся на столб, грунт под опорой, сильно уплотненный давлением сверху, становится слабопучинистым, да и вода из‑под самой опоры в процессе оттаивания мерзлого грунта выжимается сквозь тонкую его структуру. Поднятия опоры в этом случае практически не происходит.

После изучения свойств грунта и оценки гидрогеологических условий на участке определяются с конструкцией фундамента и с глубиной его заложения. Оба эти параметра назначают одновременно.

Если говорить о конструкции, то в малоэтажном индивидуальном строительстве применяют столбчатые, столбчато–ленточные, ленточные, сплошные и свайные фундаменты (рис. 34).

Столбчатые фундаментыустраивают в тех случаях, когда применение ленточных фундаментов нецелесообразно. Столбы могут быть деревянные, каменные, кирпичные, бетонные, бутобетонные, железобетонные и металлические. Глубина заложения таких столбов может быть как минимальная (рис. 34, а),так и заложенная на глубину промерзания.

Столбчато–ленточные фундаменты (рис. 34, б)включают столбы, заложенные на глубину промерзания и ленту–ростверк, соединяющую верхние оголовки столбов в единую конструкцию. Отличительная особенность такого фундамента — наличие воздушного зазора в 10… 15 см под лентой. Снаружи зазор закрывается отмосткой, не связанной с лентой–ростверком. При устройстве фундамента на пучинистых грунтах воздушный зазор компенсирует расширение пучинистого грунта, а на непучинистых — обеспечивает "мягкое" опирание дома на основание.

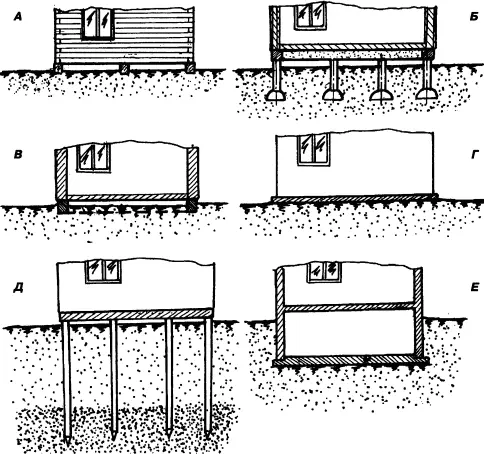

Рис. 34. Разновидности фундаментов: А — столбчатый; Б — столбчато–ленточный; В — ленточный; Г — сплошной; Д — свайный; Е — подвал

Ленточные фундаменты (рис. 34, в)представляют собой монолитную или сборную ленту, равномерно загруженную конструкцией дома. Существуют монолитные ленточные фундаменты, которые изготавливают непосредственно на строительной площадке из бетона или бутобетона, и сборные фундаменты, возводимые с применением готовых железобетонных блоков.

Сплошной фундамент (рис. 34, г)в виде монолитной железобетонной плиты или решетки позволяет существенно снизить удельные нагрузки на основание. Он часто применяется на слабых водонасыщенных или просадочных грунтах, при строительстве на насыпных грунтах.
