Свайный фундамент (рис. 34, д)применяется на слабых грунтах, а также при поверхностных слабых грунтах, когда достижение естественного основания таким образом считается более целесообразным. Сваи могут быть забивными, выполненными из готовых железобетонных свай, забиваемых в грунт ударными механизмами; и набивными, изготавливаемыми непосредственно в грунте, с заполнением скважины бетоном. По своей работе в грунте, по тому, как передается нагрузка на основание, сваи делятся на висячие, которые передают основную часть нагрузки за счет трения по боковым поверхностям сваи; и на сваи–стойки, передающие основную нагрузку нижней своей частью, опираясь на прочные слои грунта. Эта категория фундаментов сооружается с использованием специальных механизированных средств, недоступных рядовому индивидуальному застройщику, поэтому в данной книге свайные фундаменты не рассматриваются.

Подвал, выполненный по всему периметру дома, можно считать элементом фундамента, передающего вес дома на основание. Стены подвала могут опираться как на плиту (рис. 34, е), так и на ленту.

По глубине заложения фундаменты разделяются на:

заглубленные — у которых подошва располагается на глубине промерзания или ниже (рис. 35, а);

мелкозаглубленные — у которой подошва располагается выше глубины промерзания (рис. 35, б);

незаглубленные — у которых подошва располагается на поверхности грунта или выше (рис. 35, в).

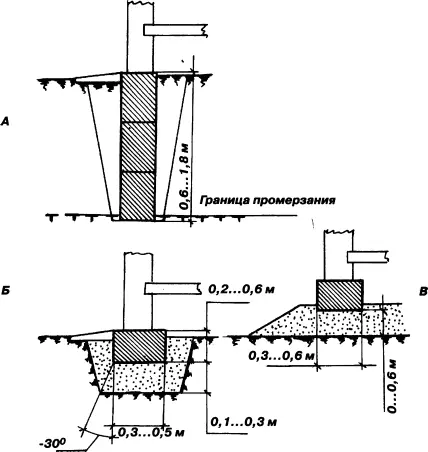

Рис. 35. Виды фундаментов по заглублению: А — заглубленный; Б — мелкозаглубленный; В — незаглубленный

Выбирая ту или иную схему фундамента, застройщику следует учитывать, что устройство фундамента под крыльцо, террасу или гараж должно быть увязано с фундаментом дома, с которым они сопряжены.

Как‑то зимой решили с друзьями покататься на лыжах, благо хороший дом этим летом построили. Пришли. Крыльцо поднялось мерзлым грунтом почти на 10 см. Дверь открыть было невозможно. Причина — разная глубина заложения фундамента дома и крыльца (рис. 36).Пришлось залезать через окно.

Рис. 36. Крыльцо и дом с разной глубиной заложения фундамента — причина недоразумения

Очевидно, что на конструкцию фундамента оказывают влияние инженерно–геологические и гидрогеологические условия, выбранная глубина заложения фундамента, наличие смежных строений.

Рассмотрим, как и в какой степени проявляются эти влияния.

Они характеризуются типом грунта, расположением пластов и уровнем грунтовых вод. Пласты грунта могут располагаться по трем основным схемам.

Схема 1

Грунт сложен одним или несколькими слоями надежных грунтов, которые способны нести большую нагрузку (рис. 37, а). Эту схему можно считать наиболее распространенной. Глубина заложения фундамента принимается минимальной, рассчитанной из условия промерзания грунта и конструктивных особенностей сооружения.

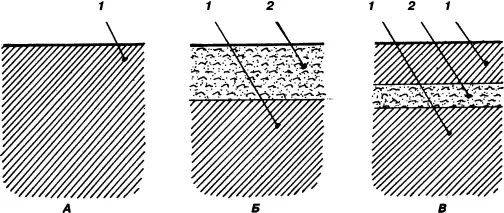

Рис. 37. Схемы расположения пластов грунта: А — схема 1; Б — схема 2; В — схема 3; 1 — надежный грунт; 2 — слабый грунт

— На скалистых и крупнообломочных грунтахфундамент можно не заглублять: достаточно выровнять поверхность, удалить фрагменты плодородного слоя и выветренные слабые фракции грунта.

— На гравелистых и крупнозернистых пескахглубина заложения фундамента может быть около 0,3 м.

— На песке средней крупностиглубина заложения фундамента — около 0,3…0,5 м.

— На пылеватых и мелких песках, на супеси, суглинке и глине глубина заложения фундамента зависит от влажности грунта и глубины его промерзания.

При уровне грунтовых вод ниже 2 м глубины промерзания глубина заложения фундамента — не менее 0,5 м.

При уровне грунтовых вод ниже глубины промерзания не более чем на 2 м глубина заложения фундамента — не менее 0,7 м.

При уровне грунтовых вод меньше глубины промерзания глубина заложения фундамента — не менее глубины промерзания.
