Как же возникают и действуют эти силы, как проявляются они в реальной жизни фундамента?

Возьмем для примера опору столбчатого фундамента под легким домом. На пучинистом грунте глубина заложения опор выполняется на расчетную глубину промерзания (рис. 28, а).При небольшом весе самого строения силы морозного пучения могут его поднять, и самым непредсказуемым образом.

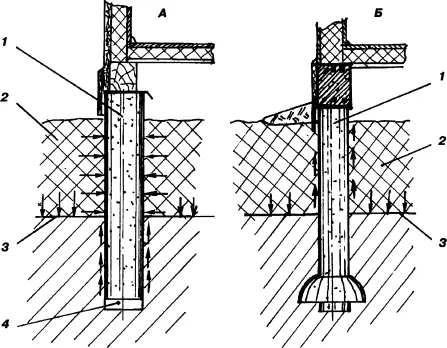

Рис. 28. Подъем фундамента боковыми силами сцепления: А — столбчатый фундамент; Б — столбчато–ленточный фундамент по технологии ТИСЭ; 1 — опора фундамента; 2 — мерзлый грунт; 3 — граница промерзания; 4 — воздушная полость

Ранней зимой граница промерзания начинает опускаться вниз. Мерзлый прочный грунт схватывает верхнюю часть столба мощными силами сцепления. Но кроме увеличения сил сцепления мерзлый грунт еще и увеличивается в объеме, отчего верхние слои грунта поднимаются, пытаясь выдернуть опоры из земли. Но вес дома и силы заделки столба в грунте не позволяют этого сделать, пока слой мерзлого грунта тонкий и площадь сцепления столба с ним невелика. По мере продвижения границы промерзания вниз, площадь сцепления мерзлого грунта со столбом увеличивается. Наступает такой момент, когда силы сцепления мерзлого грунта с боковыми стенками фундамента превышают вес дома. Мерзлый грунт вытаскивает столб, оставляя внизу полость, которая сразу же начинает заполняться водой и частицами глины. За сезон на сильно пучинистых грунтах такой столб может подняться на 5 — 10 см. Подъем опор фундамента под одним домом, как правило, происходит неравномерно. После оттаивания мерзлого грунта фундаментный столб самостоятельно на прежнее место, как правило, не возвращается. С каждым сезоном неравномерность выхода опор из грунта увеличивается, дом наклоняется, приходя в аварийное состояние. "Лечение" такого фундамента — сложная и дорогая работа.

Эту силу можно уменьшить в 4…6 раз, сгладив поверхность скважины толевой рубашкой, вложенной в скважину до заполнения её бетонной смесью.

Заглубленный ленточный фундамент может подняться таким же образом, если он не имеет гладкую боковую поверхность и не загружен сверху тяжелым домом или бетонными перекрытиями (рис. 4).

Основное правило для заглубленных ленточных и столбчатых фундаментов(без расширения внизу): возведение фундамента и загрузку его весом дома следует выполнить в один сезон.

Фундаментный столб, выполненный по технологии ТИСЭ (рис. 28, б),не поднимается силами сцепления пучинистого мерзлого грунта благодаря нижнему расширению столба. Однако если не предполагается в этот же сезон загрузить его домом, то такой столб должен иметь надежное армирование (4 прутка диаметром 10…12 мм), исключающее отрыв расширенной части столба от цилиндрической. Несомненные преимущества опоры ТИСЭ — высокая несущая способность и то, что его можно оставить на зиму без загрузки сверху. Никакие силы морозного пучения его не поднимут.

Боковые силы сцепления могут сыграть невеселую шутку с застройщиками, делающими столбчатый фундамент с большим запасом по несущей способности. Лишние фундаментные столбы действительно могут оказаться лишними.

Деревянный дом с большой застекленной верандой установили на фундаментные столбы. Глина и высокий уровень грунтовых вод требовали заложения фундамента ниже глубины промерзания. Пол широкой веранды потребовал промежуточной опоры. Почти всё было выполнено правильно. Однако за зиму пол подняло почти на 10 см (рис.29).

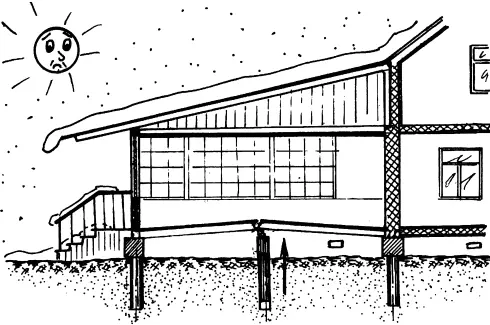

Рис. 29. Разрушение перекрытия веранды силами сцепления мерзлого грунта с опорой

Причина такого разрушения понятна. Если стены дома и веранды смогли своим весом компенсировать силы сцепления фундаментных столбов с мерзлым грунтом, то легким балкам перекрытия это было не под силу.

Что же надо было сделать?

Существенно уменьшить либо количество центральных фундаментных столбов, либо их диаметр. Силы сцепления можно было бы уменьшить, обернув фундаментные столбы несколькими слоями гидроизоляции (толь, рубероид) или создав прослойку из крупнозернистого песка вокруг столба. Избежать разрушения можно было бы и через создание массивной ленты–ростверка, соединяющей эти опоры. Другой способ уменьшить подъем таких опор — заменить их на мелкозаглубленный столбчатый фундамент.
