Бывает и по-другому. В режиме приема из динамика слышен «фоновый шум» тракта ВЧ. При этом сигнал с первой (передающей) станции не выключает, а, наоборот, включает шумоподавитель на приемной (получается обратный рассмотренному выше эффект). Сама же неисправная (тестируемая) радиостанция нормально работает на передачу. Если ФПЧ заведомо исправен/проверен, то в этом случае проблема в некорректной регулировке подстроечного резистора, что также устраняется просто.

На рисунках 3.12 и 3.13 представлены иллюстрация регулировки и внешний вид подстроечного резистора RT03.

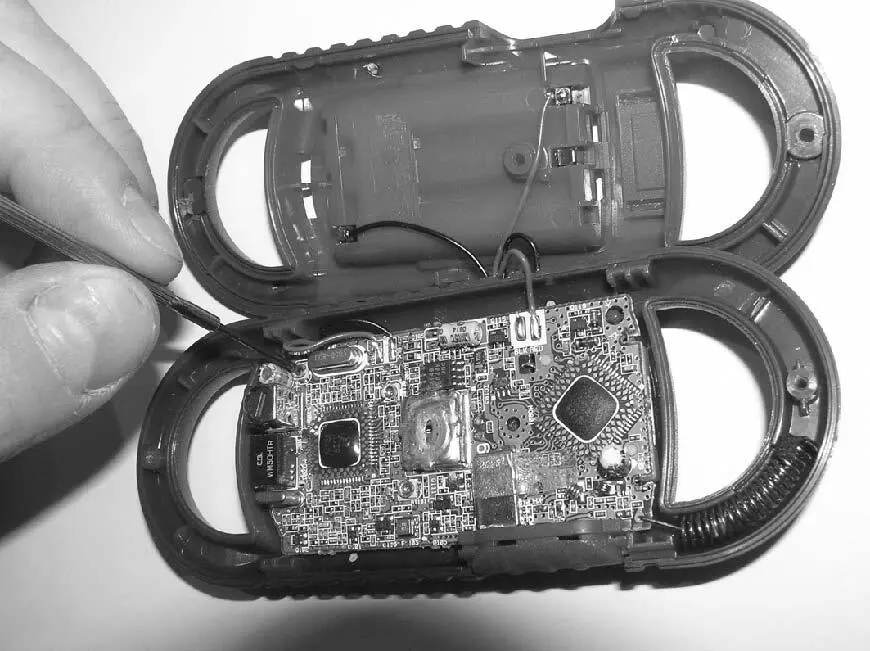

Рис. 3.12.Практическая регулировка подстроечного резистора RT03

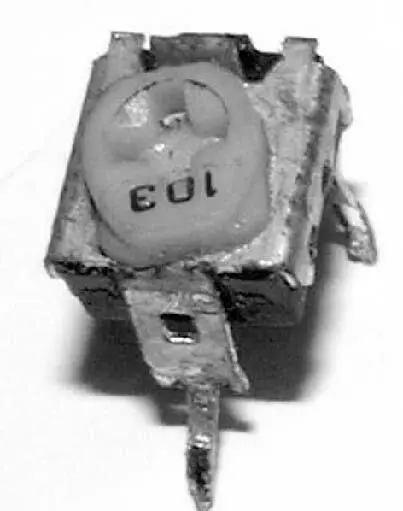

Рис. 3.13.Внешний вид подстроечного резистора вблизи

Подобная проблема весьма характерна для многих портативных радиостанций такого класса и разных моделей под маркой «Моторола».

Восстанавливать таким образом эти портативные станции имеет смысл хотя бы потому, что у них очень достойная чувствительность (относительно некоторых других станций).

В ряде случаев бывает необходимо использовать импульсный сигнал невысокой мощности для световой или звуковой сигнализации, а также для управления более мощной нагрузкой, в том числе в осветительной сети 220 В.

Примерами такого подхода могут быть детские игрушки, современные электронные «гаджеты» с низковольтным питанием от батареек в диапазоне 3–6 В, разнообразные радиолюбительские «самоделки». О простейших детских игрушках надо сказать особо.

Собачонка, изображенная на рисунке 3.14, выполняет лишь одну «запрограммированную» в нее производителем функцию: лает голосом, похожим на собачий, если невдалеке (1–3 метра, в пределах небольшой комнаты) громко хлопнуть в ладоши (или, к примеру, стукнуть собачку об пол).

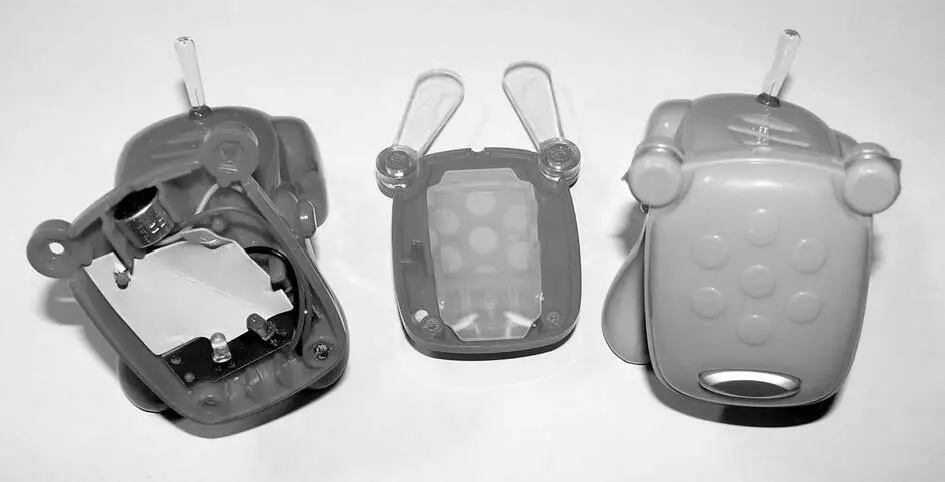

Рис. 3.14.Фото детской игрушки, реагирующей на звук-хлопок

Разобрав «собаку», я увидел микропроцессор в «залитом» компаундом виде, звуковой капсюль, усилитель тока на транзисторе, отсек для элементов питания LR144x3 (эквивалентное напряжение 4,5 В), электретный микрофон и включатель. При проверке транзистор оказался биполярным с n-p-n проводимостью.

Поскольку маркировка не нанесена, ответственно утверждать о его параметрах невозможно. С учетом звукового капсюля (также без маркировки) с видимой через прозрачную мембрану обмоткой (ее сопротивление постоянному току 16 Ом) можно согласиться с тем, что такой транзистор способен управлять током в 300 мА.

Чтобы разнообразить детские впечатления от этой простой игрушки, я добавил в нее мигающий светодиод, чтобы во время звучания лая голова «собаки» светилась (перемигивала). Для этого была собрана электрическая схема, представленная на рисунке 3.15.

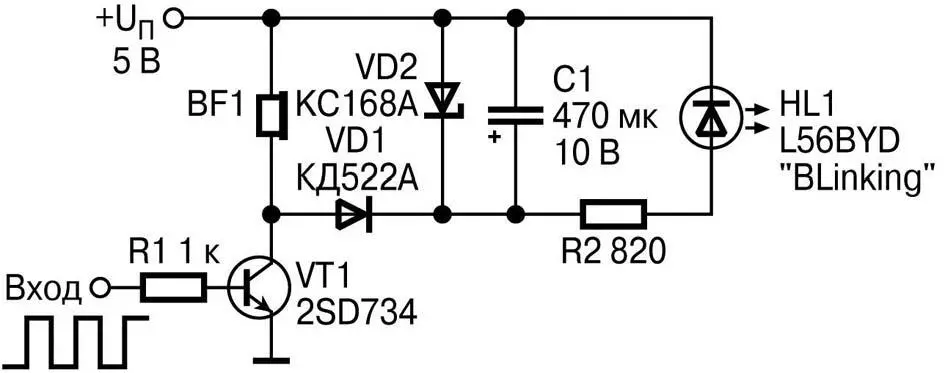

Рис. 3.15.Электрическая схема для световой сигнализации игрушки

С выхода простейшего микропроцессора импульсы напряжения звуковой частоты с амплитудой примерно 3,3 В поступают через резистор R1 на базу биполярного транзистора VT1. Тем не менее на практике установлено, что размах напряжения на его коллекторе на несколько вольт больше, чем напряжения источника питания (батарей). По этой же причине и громкость «лая собаки» весьма радует ребенка.

Стабилитрон VD2 и оксидный конденсатор С1 необходимы соответственно для стабилизации и аккумулирования напряжения и для мигающего светодиода HL1; после окончания «звуковой программы лая» благодаря этой цепи, а главным образом – конденсатору С1, светодиод еще будем мигать примерно 6–8 секунд. Время инерции здесь зависит от емкости С1.

Схему доработки можно собрать на небольшом участке перфорированной платы и спрятать в тот же игрушечный корпус.

Резистор R2 ограничивает ток через светодиод, защищая последний, а диод VD1 выпрямляет импульсы звуковой частоты и дополнительно служит элементом развязки стабилизационного каскада, реализованного на КС168А и конденсаторе С1.
