Перспективная польза от такой идеи в том, что почти аналогичным образом можно вместо мигающего светодиода подключить оптопару для управления нагрузкой, питающейся, в свою очередь, от осветительной сети. Таким образом, не создавая какой-либо новой схемы (устройства), используя уже готовую, можно сделать разнообразные автоматические устройства, реагирующие (в данном случае) на звук в виде хлопка. А такое доработанное устройство вполне может управлять уже «не игрушечным» периферийным устройством нагрузки. Таким образом, экономия времени и радиоэлементов очевидна.

В качестве BF1 можно использовать динамический капсюль с электромагнитной системой, или капсюль типа НСМ (и аналог без встроенного генератора), тогда ток в цепи еще более уменьшится, но громкость звучания будет не такой сильной.

На месте VT1 можно использовать не только биполярный, но и составной или полевой (МОП-транзистор), к примеру КП501, КП505, ZVN2120.

Для выбора оптопары нужно заглянуть в проверенный справочник. В нашем случае вполне подойдет симисторная одноканальная оптопара, управляемая напряжением 1,2–1,5 В при входном токе 10 мА и параметром напряжения коммутируемой цепи до 260 В, к примеру, АОУ163А в шестивыводном корпусе DIP6.

Она состоит из инфракрасного AsGaAl светодиода и кристалла высоковольтного фоточувствительного симистора, рассчитана на коммутацию переменного напряжения в силовой цепи с током до 100 мА. Цена такого радиоэлемента невысока – до 50 рублей.

Расположение (цоколевка) выводов представлена на рисунке 3.16.

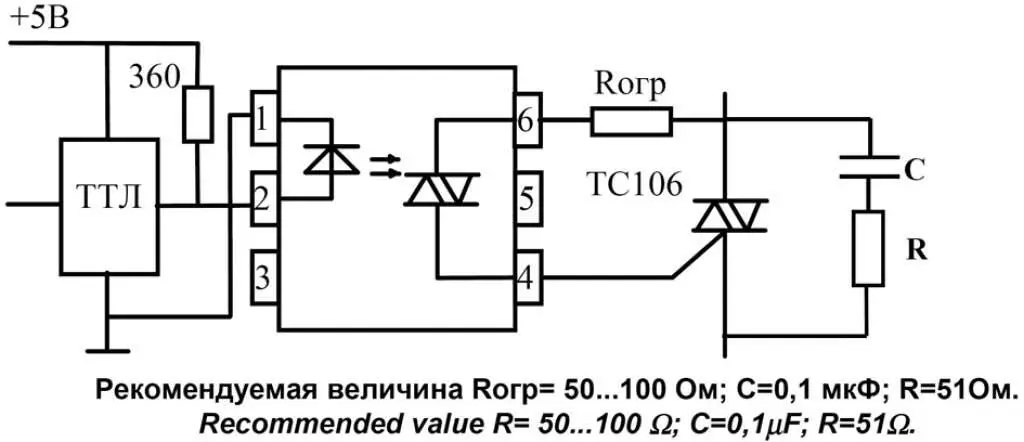

Рис. 3.16.Цоколевка (расположение выводов) оптопары АОУ163А

В этой типовой схеме элементы R и С являются цепью защиты симистора, а нагрузка подключается вместо й огр, последовательно с симистором.

Эта типовая схема включения взята с сайта http:// www.may.ru/otcomp/optorele/docs/lprac.pdf.

Можно подобрать и другую, более мощную оптопару для управления силовыми цепями, к примеру МОС3030, МОС3063 или аналогичные; подобрать по тому же принципу.

Но здесь кроются интересные особенности. Если собрать схему согласно рисунку 3.17, то есть на вход оптопары (выводы 1 и 2 – вход согласно рис. 3.14) подключить параллельно мигающему светодиоду, а выход (выводы 4 и 6 – безотносительно полярности) – к силовой цепи (рис. 3.17), устройство работает не корректно: включается по звуковому сигналу от микроконтроллера («лаю») и остается во включенном состоянии. И причина здесь не совсем в стабилизационной цепи VD2, C1.

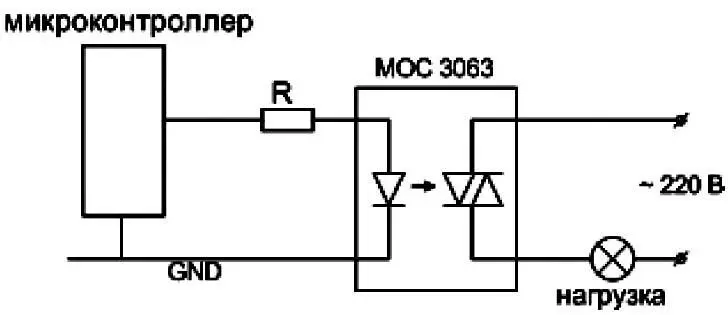

Рис. 3.17.Подключение симисторной оптопары МОС3063 без дополнительного симистора

Это подтверждается тем, что если собрать дополнение к такой схеме с добавочным симистором ТС106-10 (как вариант ТС112-16) – в соответствии с рис. 3.16, тогда устройство будет работать нормально и безупречно управлять мощной нагрузкой. Надо понимать, что мощная нагрузка (к примеру электролампа) в цепи ТС106 подключается последовательно с ним.

Портативный подавитель сотовой связи «Скорпион PS TG-120A-Pro» (см. рис. 3.18) предназначен для подавления стандартов сотовой связи, таких как GSM 900/ 1800 и сети третьего поколения 3G, а также стандартов цифровой передачи данных: Wi-Fi и Bluetooth.

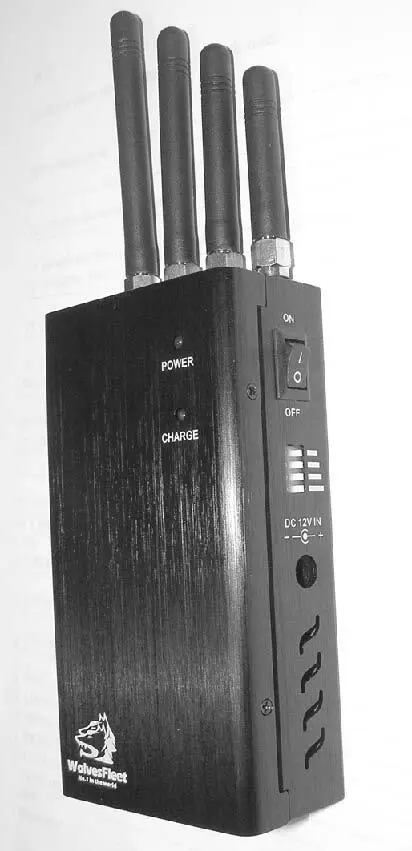

Рис. 3.18.Внешний вид «Скорпион PS TG-120A-Pro»

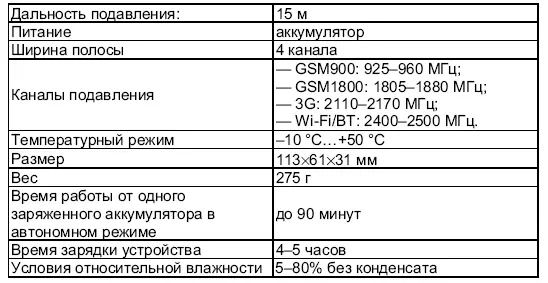

В таблице 3.3 представлены параметры устройства, заглушающего сотовую связь.

Таблица 3.3

Параметры устройства, заглушающего сотовую связь

Подавитель можно использовать для защиты от любого скачивания информации как по сетям мобильного Интернета GPRS/EDGE/3G, так и по каналам Wi-Fi и Bluetooth. Таким образом, подавитель обеспечит защиту от передачи информации по каналам Интернет на удаленный компьютер, а также утечку информации за пределы помещения.

Устройство «Скорпион PS TG-120A-Pro» как подавитель сотовой связи уместно применять в помещениях малого и среднего размера, где использование сотовых телефонов нежелательно, или для обеспечения рабочей обстановки во время проведения переговоров, совещаний и т. д. Подавитель с легкостью поместится в сумке или дипломате, а также его можно носить на ремне. Он обеспечивает работу от встроенного аккумулятора продолжительностью до 90 мин. Встроенный аккумулятор и небольшие габариты подавителя позволяют использовать его в качестве переносного.
