Практика показала, что такое соединение не поддается разрыву (не хуже, чем при помощи олова и канифоли). Во всяком случае в полевых условиях лучше этого метода нет. Разве что возите с собой в машине паяльник (канифоль, паяльную кислоту и припой) и рассмотренный выше инвертор.

К примеру, преобразователем мощностью 450 Вт (стоимость до 1000 руб.) можно (при выключенном двигателе автомашины) питать ноутбук, и ограниченное время использовать его в качестве источника питания для паяльника.

Нагрузка для инвертора должна быть активной (постоянного характера, не реактивной, с индуктивностями или импульсным трансформатором на входе).

Внимание, важно!Поэтому по логике предназначения разных разъемов, исходя из собственного опыта рекомендую шире использовать в радиолюбительской и профессиональной практике гибриды собственного изготовления из промышленных образцов в части разъемов, и особенно клеммные колодки, которые, на мой взгляд, в соответствии со своей разновидностью форм и предназначений пока являются наиболее надежными устройствами для коммутации электрических соединений.

У довольно популярной портативной радиостанции Motorola TLKR T3 при всех ее достоинствах (вес 73 г – без элементов питания, реальная надежная связь на открытой местности 2 км, работа на небольшой мощности 0,5 Вт в «разрешенном» диапазоне 446 МГц, ценовой диапазон – до 1 тыс. рублей за комплект и др.) есть один существенный недостаток. Редкая рация «доживает» до 1 года активной эксплуатации. Причем неисправность всегда часто проявляется одна и та же – отсутствие приема на одной из радиостанций комплекта.

Поскольку Motorola TLKR T3 не имеет регулируемого шумоподавителя, этот существенный недостаток полезного устройства становится препятствием для ее использования по назначению. Но недостаток можно быстро устранить, вернув устройство в нормальный режим, о чем и пойдет речь далее. А заодно рассмотрим и еще несколько возможных вариантов усовершенствования этой модели. Motorola TLKR T3 до сих пор активно продается. Она способна работать до 20 часов без смены элементов питания.

Дополнительный интерес к данному модельному ряду вызывает и тот факт, что сегодня комплект раций Т3, бывший в употрбелении или залежавшийся на складах, если повезет, можно купить всего за 600–700 рублей.

Motorola выпускает довольно много станций для «местной» радиосвязи. И по многим признакам под маркой Т3 выпускалось несколько разных конструкций (с изменениями в печатной плате, не нарушающими принцип работы устройств). В инструкции имеется запись, что производитель вправе менять конструкцию без предупреждения потребителей.

Модель TLKR T3 отличается от собратьев особо оригинальным корпусом «с завитушками» (рис. 3.9); за эти «ухи» рацию удобно подвесить на карабин (на пояс или рюкзак), что уже неоднократно отмечали туристы как удобную функцию для переноски (см. сравнительную таблицу).

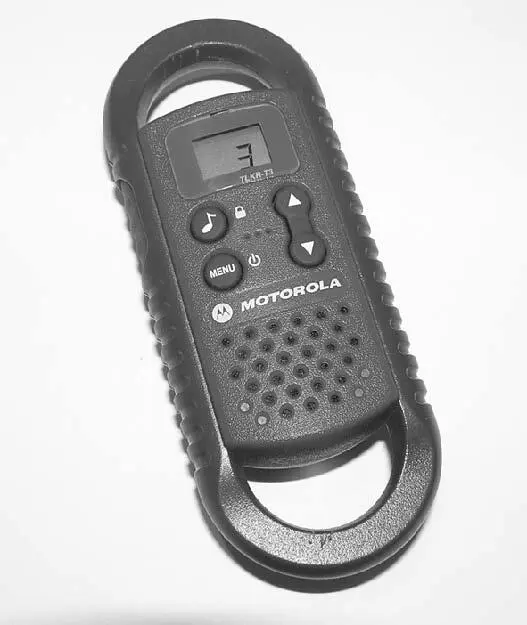

Рис. 3.9.Внешний вид оригинального корпуса Motorola TLKR T3

В «ухо» внутри корпуса встроена сама антенна рации. Таким образом, в модели Т3 нет ничего, что могло бы цеплять пусть и небольшим, но все же выступающим штырем антенны (как в моделях Т4, Т6, Т8). Такое «антенное» решение вовсе не препятствует устойчивой связи модели Т3, работающей на частоте 446 МГц и шагом 12,5 кГц (с максимальной мощностью 0,5 Вт) на расстояние 2 км в открытой сельской местности, что подтверждаю реальными испытаниями, проведенными мною в Верховажском районе Вологодской области летом 2013 года.

Итак, автоматический (нерегулируемый) шумоподавитель в некоторых случаях слабого приема можно счесть недостатком, но и исправить его несложно.

Для этого надо разобрать станцию, открутив по два самореза со стороны покатых закруглений – «ушей» (на корпусе устройства они закрыты пластиковыми заглушками) и один саморез в батарейном отсеке. После этого корпус Motorola TLKR-T3 раскрываем на две части и получаем доступ к печатной плате и непосредственно к органам управления (см. рис. 3.10).

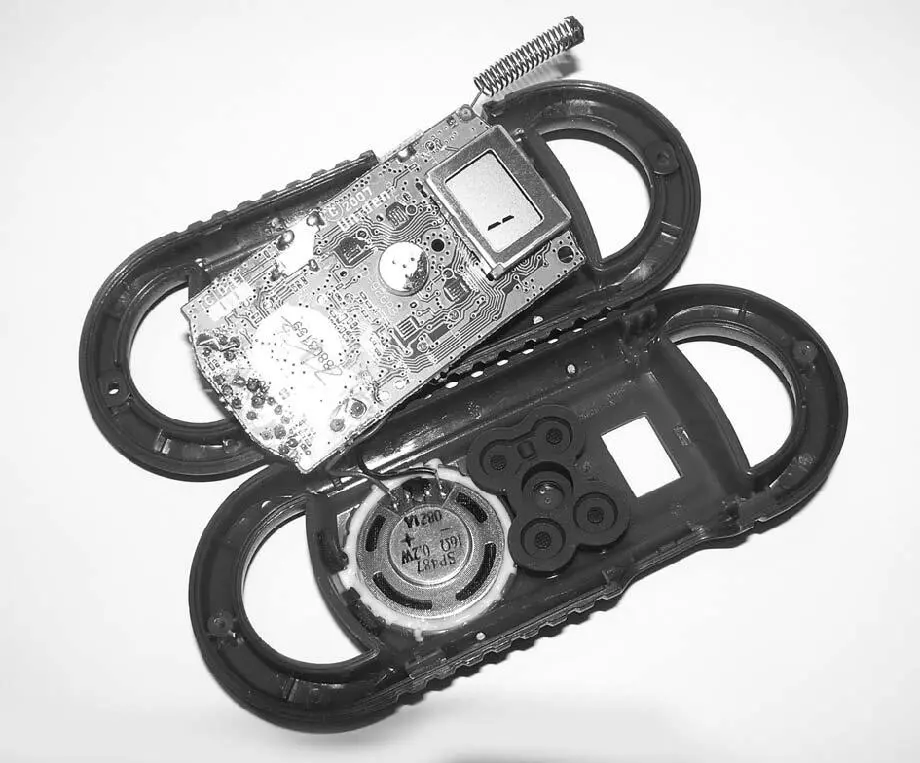

Рис. 3.10.Портативная радиостанция Motorola TLKR-T3 с раскрытым корпусом

На печатной плате Motorola TLKR-T3 надпись Uniden. Переворачиваем печатную плату на другую сторону и имеем вид, представленный на рисунке 3.11.
