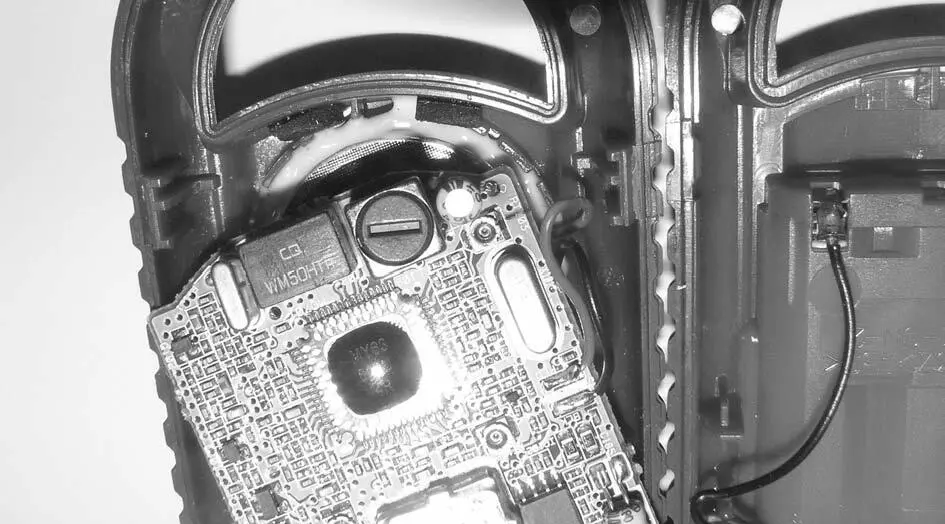

Рис. 3.11.Вид на печатную плату со стороны расположения основных элементов

На плате виден подстроечный резистор с обозначением (на плате) RT03. Его и будем крутить. При повороте движка резистора по часовой стрелке чувствительность шумоподавителя уменьшается, и он «пропускает» фоновую радиопомеху (в динамической головке слышен акустический шум).

Эта информация, по моей задумке, пригодится всем, кто не имеет электрической схемы данной модели (в открытых источниках она не представлена) или времени на ее изучение.

Таким образом, в случаях неустойчивой связи, к примеру когда надо осуществлять радиообмен «любой ценой» и от него зависят здоровье и сама жизнь (в горах, турпоходах, при потере ориентации в неизвестной местности), корректировкой сопротивления этого подстроечного резистора (потребуется миниатюрная отвертка с «лопаткой» 1 мм) можно улучшить чувствительность в эфире и принять важное сообщение. Такая же возможность имеется и программно. После включения радиостанции последовательным нажатием кнопки «Меню» переходят в режим «Монитора», выбирают/ подтверждают его нажатием тангенты RTT, и шумоподавитель «автоматически» отключается. Но эта опция, доступно описанная в инструкции, не выполняет задачи тогда, когда надо не отключить, а подстроить шумоподавитель. И для этого удобно пользоваться рассмотренным выше методом – принудительной регулировкой подстроечного резистора с обозначением на печатной плате RT03.

Внимание, совет!Кстати, тем, кто будет разбирать это устройство на запчасти, особо рекомендую динамик SP487 16 Ом, 0,2 Вт. Такие же применяются в «портативках» более высокого класса, к примеру Kenwood TH-F7, Yaesu VX-6R и других.

В качестве рекомендации предлагаю снять с микрофона защитную наклейку. После такой доработки акустическая чувствительность становится намного лучше (по сравнению со второй рацией комплекта).

Об устранении часто возникающей неисправности.Часто встречающаяся неисправность данной модели выражается в том, что одна из радиостанций комплекта перестает принимать сигнал с другой; просто тишина в динамике. Соответственно, на приемной р/станции не открывается шумоподавитель и на ЖКИ не включается индикатор радиопереговоров. Радиостанция не падала, не «перенапрягалась» от некорректного питания, и все же «шайтан» внутри нее дает о себе знать.

Сия неисправность проявляет себя буквально через полгода-год после приобретения (с начала эксплуатации устройства). Причем замечено, что чем меньше пользуются радиостанцией (она лежит/пылится в «закромах»), тем более велика опасность возникновения данной ситуации, впрочем, довольно просто устранимой.

Здесь важно понимать, что если принудительно-аппаратно включить режим «Монитор» (см. выше), то сквозь фон первую рацию все же слышно. Но долго с таким режимом работать не будешь, садятся батареи, да и просто неудобно. Поэтому рассмотрим все же, как устранить эту проблему.

Используя в качестве генератора сигналов первую станцию, периодически включаемую на передачу, осциллографом обнаружил, что сигнал пропадает после фильтра ПЧ 450 кГц с маркировкой CQ WM50HTV (см. рис. 3.11 – черный прямоугольник в центре).

Проверить эту версию можно и без осциллографа, буквально «на коленке». На приемной станции поверните по часовой стрелке резистор шумоподавителя (см. выше) до появления шумового эффекта («фона радиоэфира») и нажмите на передающей тангенту вызова. Если вызов/речь проходит на фоне шума – значит неисправность выявлена верно и пропайке/замене подлежит фильтр ПЧ.

После его замены шум в несколько раз возрастет, поэтому надо будет снова подрегулировать подстроечный резистор с обозначением RT03.

Далее, после однозначного обнаружения источника проблемы, можно пойти даже тремя путями. Первый – пропаять контакты фильтра на печатной плате (с обратной стороны – см. рис. 3. 10), второй – заменить фильтр.

В этом случае ФПЧ 450 кГц можно не только приобрести, но и выпаять из плат радиотелефонов; такие встречаются в старых сотовых телефонах Nokia 630 («устаревшего» стандарта NMT450), современных сотовых телефонах GSM-форм фактора (даже по два), радиотелефонах, приемниках, а также в брелке-пейджере (с обратной связью) от сигнализации «Аллигатор» (возможно, не только в этих моделях).

Третий путь таков. Если совсем негде взять WM50HT, а дело не терпит, вместо ФПЧ временно можно поставить неполярный конденсатор емкостью 1000–1500 пФ. В этом случае снизится чувствительность, но работать будет.
