Ни в том, ни в другом случае мои надежды не оправдались. Как при включенном (холостые обороты), так и при выключенном двигателе автомобиля (напряжение на входе инвертора соответственно 12,5 В и 11,8 В) инвертор обозначенную выше нагрузку «не тянул». Срабатывает внутренняя защита, отключающая инвертор. Для приведенной выше нагрузки потребовалось применить инвертор с выходной мощностью (заявленной китайским производителем) аж 450 Вт. То есть для уверенной эксплуатации ноутбука требуется инвертор с заявленной мощностью не менее 450 Вт.

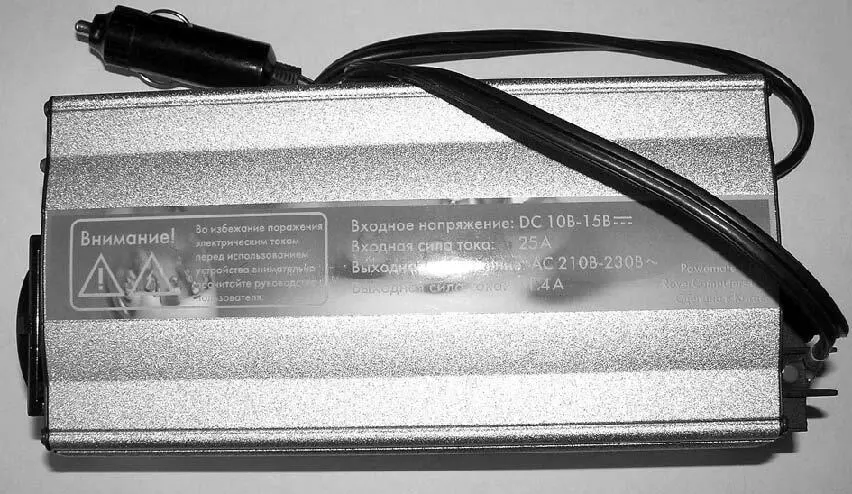

Рис. 3.8. Инвертор Povemate Nod 12/2-350

Разберемся, почему так происходит. На холостых оборотах двигателя (примерно 750 об./мин) мощность автомобильного генератора составит 300–550 Вт (сила тока 20–40 А). При средних оборотах двигателя (20003000 об./мин) выходная мощность примерно 5601400 Вт, что соответствует при номинальном напряжении 12–14 В силе тока 40-100 А.

Только для обеспечения работы двигателя требуется до 60 Вт (ток 4 А) на классическую систему зажигания (до 200 Вт, 14 А – на инжекторах, впрысковых моторах – на электрический бензонасос, форсунки и блок управления). На нужды остальных потребителей «зарезервировано» на холостом ходу 140–280 Вт (максимум 20 А).

Вот этим «резервом» и может питаться инвертор.

При увеличении оборотов двигателя до 2000 (и выше) мощность генератора быстро возрастает, но так питать инвертор, постоянно газуя (с перерасходом топлива), не выход из положения.

Если мощность инвертора (например, из-за мощности нагрузки) превысит мощность генератора, разница в энергии покрывается за счет собственных «запасов» аккумулятора, а они не вечны.

В крайнем случае потребитель может некоторое время использовать двигатель автомобиля для подпитки аккумулятора на холостом ходу, а «в идеале» для подпитки не должен включать двигатель вообще.

При длительном (более 2 ч) подключении инвертора (и устройства нагрузки) к аккумулятору (при неработающем двигателе) последний заметно разряжается. В этом случае потребуется примерно раз в 2 ч производить принудительный запуск двигателя и дать ему поработать на холостом ходу 10–15 мин. При этом (как после любого сильного разряда) заряд АКБ будет осуществляться от генератора автомобиля током 30–40 А, что систематически делать нежелательно для сохранения АКБ.

Для примера в таблицах 3.1 и 3.2 представлены расчетные значения времени разряда АКБ в зависимости от мощности потребителя энергии (на примере полностью заряженной среднестатической АКБ СТ-55, номинальной емкостью 55 А/ч).

Лучше сначала подключить инвертор к аккумулятору авто, а уже затем подключать к нему нагрузку.

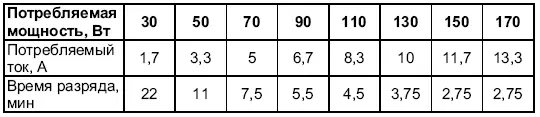

Таблица 3.1

Расчетное время разряда АКБ до предельно допустимой величины (10,5 В) при подключении к розетке прикуривателя потребителя с мощностью 170 Вт

Таблица 3.2

Расчетное время разряда АКБ до предельно допустимой величины (10,5 В) при подключении непосредственно к клеммам АКБ потребителя с мощностью 200–550 Вт

На автомобильные аудио-, видеосистемы инвертор может оказывать помехоактивное воздействие.

Для его локализации (если аудио-, видеотехника питается от бортовой сети 12 В) потребуется установить дополнительный фильтр – ограничитель помех по ВЧ.

Случаи из практики.Недавно в моей иномарке произошел такой случай: из-за вибрации нарушился контакт между гибким проводником и выводом пьезоэлектрического капсюля, и, поскольку это случилось в важней системе жизнеобеспечения автомобиля, инцидент сразу повлек мое некомфортное состояние.

Поскольку до места, где можно было бы подключить паяльник к сети 220 В, было очень далеко, а неисправность требовала немедленного устранения, пришлось привлечь на помощь смекалку. Пришлось соединить контакты (в скрутке вывод капсюля и соединительный проводник) и нагреть место соединения пламенем зажигалки в течение 1 мин. Если возможности для скрутки нет, надо плотно приложить контакты друг к другу и затем нагреть пламенем.

Самая большая температура огня – на самой высокой точке пламени. После нагрева еще в течение 2–3 мин в месте соединения контакты надо держать прижатыми (лучше прижать пассатижами).
