Имеется возможность выбора диапазона подавления при помощи микропереключателей на корпусе устройства.

Большой радиус действия до 15 м и возможность подзарядки в автомобиле (использования бортового питания автомобиля через прикуриватель при работе прибора), наличие вентиляционных отверстий в устройстве для организации непрерывной работы прибора делают его универсальным средством для обеспечения информационной безопасности.

Подавитель «Скорпион PS TG-120A-Pro» прост и удобен в эксплуатации. Устройство работает по принципу создания помех в диапазоне частот: GSM 900 (925960 МГц), GSM 1800 (1805–1880 МГц), 3G (21102170 МГц) и Wi-Fi/BT (2400–2500 МГц).

Для организации работы устройства необходимо перед использованием зарядить аккумулятор, подключить к нему питание (либо от сети 220В, либо от прикуривателя автомобиля), присоединить антенны, выбрать нужный диапазон частот подавления и включить устройство.

Устройство сконструировано по принципу генератора качающейся частоты в качестве ГУН. В качестве генератора помех применяется генератор синхросигналов на частоту 45 МГц. Порт гетеродина, являющийся РЧ-входом (радиочастотный вход), подсоединяется к антенне с резонансной частотой 900 МГц, а РЧ-выход сначала соединяется с усилителем сигнала, который повышает выходную мощность устройства на 15–16 дБ. После этого усиленный сигнал подается на выходную антенну.

Частоты получаемого и отправляемого сигналов всех мобильных телефонов, работающих на частоте 900 МГц, всегда различаются между собой ровно на 45 МГц. Также это подавляющее устройство может быть использовано для предотвращения взрывов самодельных бомб, которые детонируют с помощью сигнала обычных звонков мобильных телефонов, что делает его применение поистине универсальным.

Подобное промышленное устройство можно изготовить и самостоятельно. Электрическая схема представлена на рисунке 3.19.

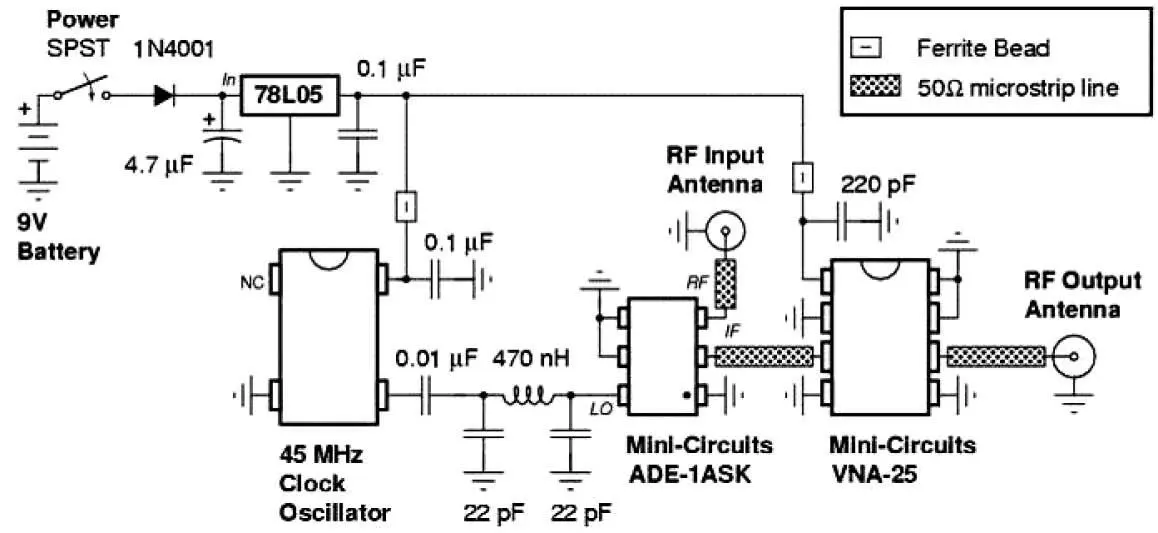

Рис. 3.19.Электрическая схема устройства подавителя сотового телефона в радиусе нескольких метров

Бытовой прибор с фэн-системой производства КНР модели SCJ-IC-163 появился в продаже совсем недавно. Он представляет собой устройство на двух батареях (элементах) типоразмера AAA LR06 с номинальным напряжением 1,5 В каждая, включенных последовательно в электрическую цепь; таким образом, эквивалентное напряжение в цепи составит 3 В.

В устройстве имеются включатель питания и электромотор (электродвигатель с крыльчаткой). Сам электродвигатель достоин отдельного описания, поскольку может с успехом применяться и в других конструкциях, включая радиолюбительские самоделки. При номинальном напряжении питания 3,3 В электродвигатель автономной фэн-системы SCJ-IC-163 потребляет ток 56 мА.

Проведенный в июне 2013 года (авторский, практический) краш-тест показал, что свежих алкалиновых батарей хватает на 8 часов беспрерывной работы; затем скорость вращения электродвигателя (крыльчатки, распыляющий интектицид) заметно уменьшается.

Высота электродвигателя китайского производства (без надетой на его ось крыльчатки) всего 6 мм. А акустический фон, замеренный шумомером DWR401 во время экспериментов, на расстоянии 50 см от фэн-системы составил 35 дБ. Вместо указанных элементов питания можно применять и аккумуляторы такого же типоразмера (их эквивалентное напряжение будет чуть меньше 2,4 В и вентилятор электродвигателя будет вращаться медленнее).

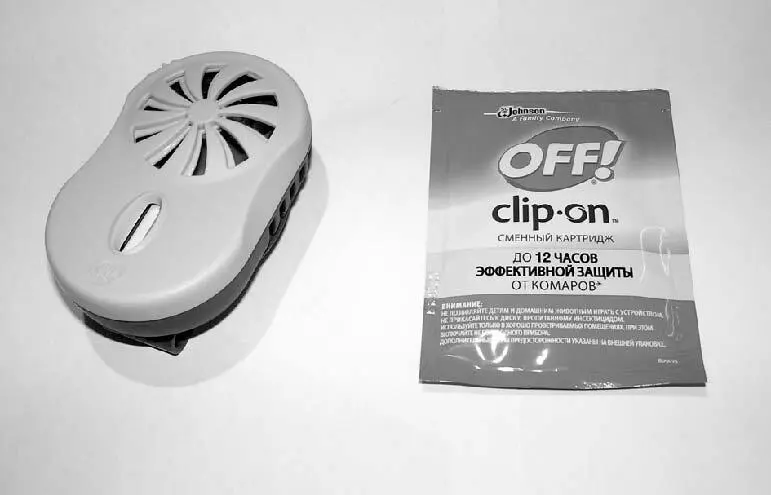

Рис. 3.20.Внешний вид устройства фирмы Johnson & Son производства КНР модели SCJ-IC-163

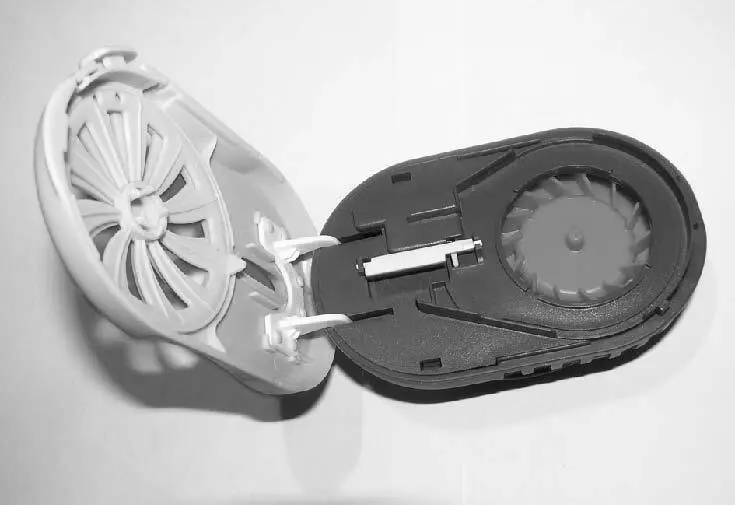

Рис. 3.21.Устройство со снятой крышкой корпуса

Все это в совокупности позволяет говорить о возможном применении устройства как на природе (против комаров), так и в быту (установка на рабочий стол рядом с человеком – для отпугивания летающих насекомых).

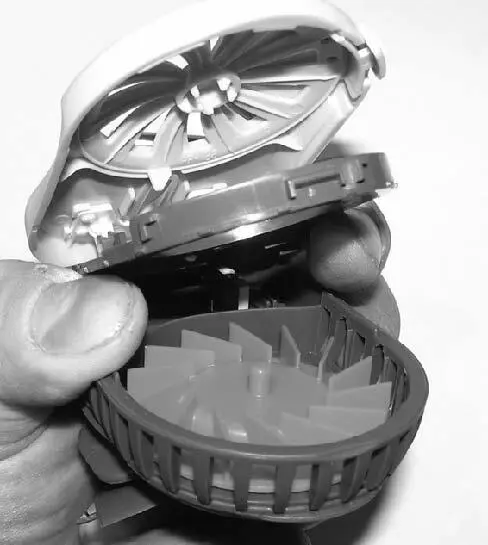

Рис. 3.22.Вид на устройство внутри фэн-системы

Корпус устройства неразборный, поэтому изделие не ремонтопригодно. На корпусе устройства имеется клипса, с помощью которой SCJ-IC-163 можно носить на поясе (на одежде).
