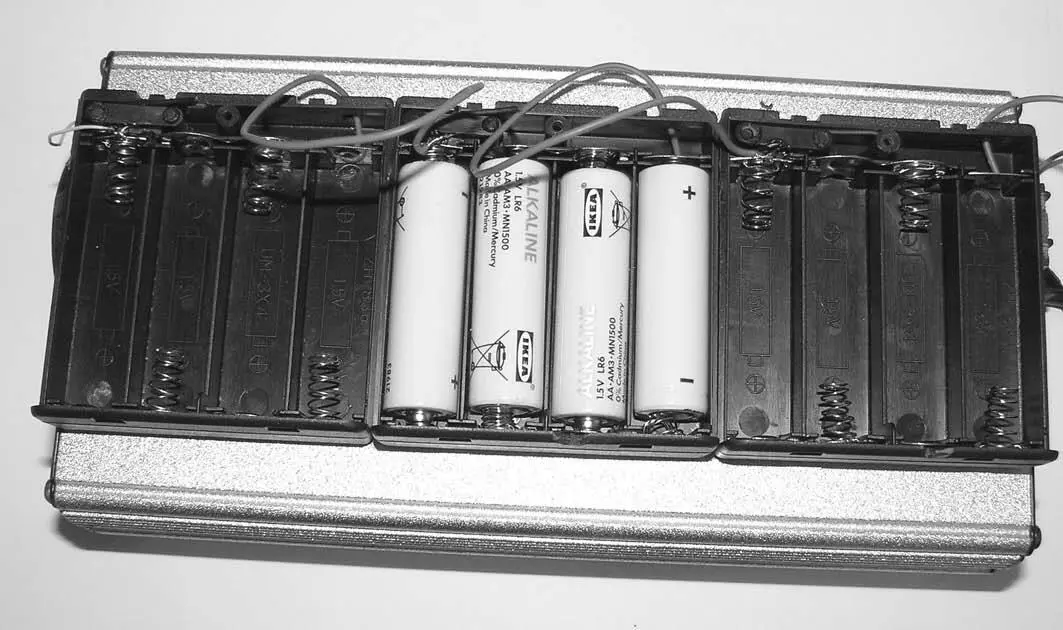

Рис. 3.30.Установка боксов для элементов питания на корпус адаптера-преобразователя

Я ориентировался на то, что в боксы будут закладываться именно Ni-Mh аккумуляторы энергоемкостью 2000 мА/ч; экспериментировал с АКБ фирмы Minamoto. Поэтому и установил 4 бокса (см. рис. 3.28) «с запасом» напряжения.

Особое внимание стоит уделить тому, как крепить боксы – аккумуляторные отсеки к алюминиевому корпусу преобразователя. Действительно, не каждый клей создаст надежное, почти «вечное» соединение двух не легких (с учетом установленных в боксы АКБ) устройств.

Если возникла необходимость склеить две поверхности так, чтобы они выдерживали 120 кг, без моей рекомендации не обойтись, поскольку ни один другой клей не обладает после высыхания столь «мощными» качествами. Он может склеивать даже… камни. Но сегодня

будем склеивать «навечно» пластиковые боксы и адаптер – преобразователь напряжения Porto HT-E-350S.

По техническим характеристикам клеевое соединение эластично, устойчиво к воде и морозу (температуре окружающего воздуха -40 °C) и жаре (+100 °C). Внешний вид тюбика с клеем представлен на рисунке 1.2. в первой главе книги.

Обе склеиваемые поверхности очистите (обезжиривать не обязательно) и нанесите крупную каплю клея толщиной 2–3 мм. Это правило действует даже для не совсем ровных поверхностей (покатая стенка корпуса); именно поэтому капля клея должна быть внушительной (см. рис. 3.31).

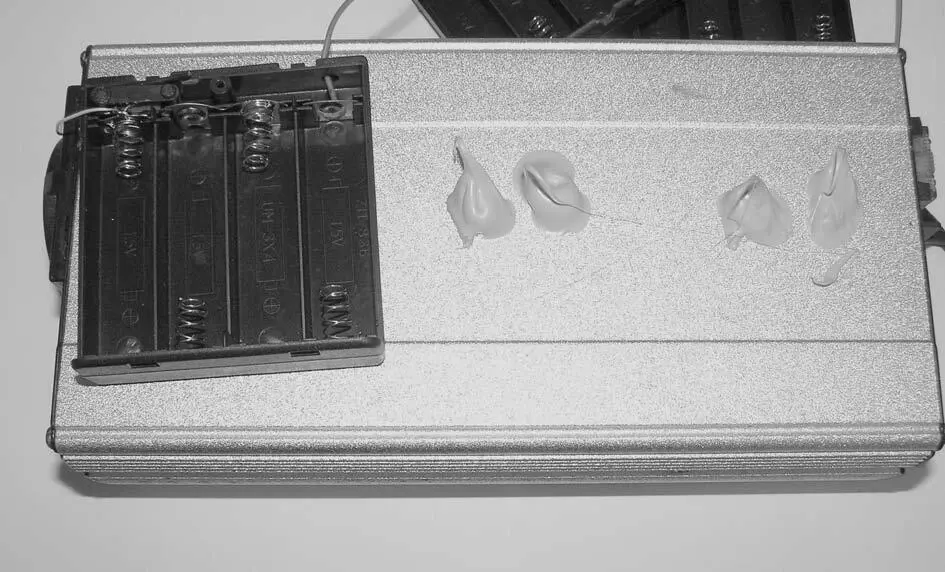

Рис. 3.31.Метод нанесения клея на поверхности

Такую каплю надо нанести и на отсек для аккумуляторов. Затем поверхности следует несильно прижать друг к другу, чтобы они взаимопрониклись клеевой массой. Следующим шагом нужно отделить их (разнести) на несколько секунд и опять прижать, выждав 2–3 минуты, сверху поставить утюг. Для качественного прижимания поверхностей также можно применить тиски или струбцину.

Время склеивания – 24 часа.

В течении суток склеиваемые камни должны быть неподвижны; для этого их необходимо жестко зафиксировать. В качестве фиксатора можно применить стяжные пластиковые хомуты, резьбовые соединения (типа струбцин, бытовых тисков) или стяжные металлические хомуты (стяжка под винт – на манер обжима круглых шлангов), а также естественное прижимание сверху более тяжелым камнем – в зависимости от конкретной ситуации и формы склеиваемых частей.

Особенности технических характеристик этого клея поражают воображение.

Связующее вещество – синтетический каучук светло-серого цвета. Состав клея – алфалический растворитель с примесью углеводородов. Срок годности закрытого клея в упаковке – 2 года.

Внимание, важно!Клей огнеопасен, раздражает кожу. При непроизвольном вдыхании паров возможно головокружение. Может оказывать вредное воздействие на водную среду.

На практике я применял Fix-it еще в октябре 2011 года при строительстве загородного дома в Псковской деревне. Расход клея – 1 тюбик на 1 м 2.

Кроме того, Fix-it склеивает также и крупные камни. Без преувеличения выдерживает (на разрыв склеенных частей) вес хорошо упитанного человека (120 кг). Такой клей незаменим в автомобиле и везде, где нужно надежное соединение предварительно необработанных частей.

Посредством несложных работ преобразователь Porto HT-E-350S превратился в автономный источник сетевого переменного напряжения 220 В, который можно применять универсально – независимо даже от принтера (МФУ). С учетом того, что на корпусе преобразователя размещены 4 бокса для элементов питания (АКБ) с запасом напряжения, в автономном виде он может работать до одного года – при частоте использования (включения МФУ) один раз в неделю. Это проверено практикой.

В окончательном виде преобразователь с блоком аккумуляторных отсеков представлена на рисунке 3.32.

На рисунках 3.27 и 3.33 показана реальная работа МФУ с реализованной идеей по доработке.

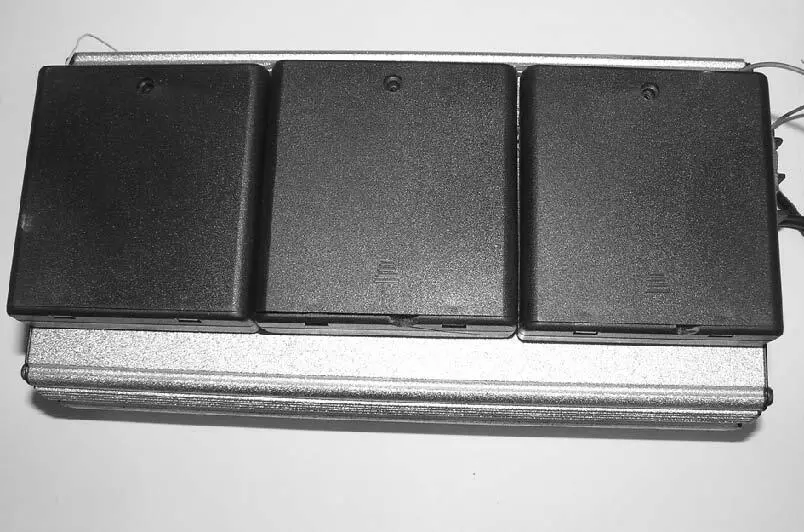

Рис. 3.32.Внешний вид готового автономного источника напряжения 220 В и мощностью 350 Вт

МФУ может печатать и фотографии, что весьма полезно в отпуске (на отдыхе), при условии установленного в МФУ цветного или фотокартриджа. Главное – позаботиться о необходимом количестве бумаги.
