Но вот проблема: как включить МФУ там, где нет сети 220 В?

Почти все такие устройства бытового предназначения питаются переменным напряжением от осветительной сети 220 В с частотой 50 Гц.

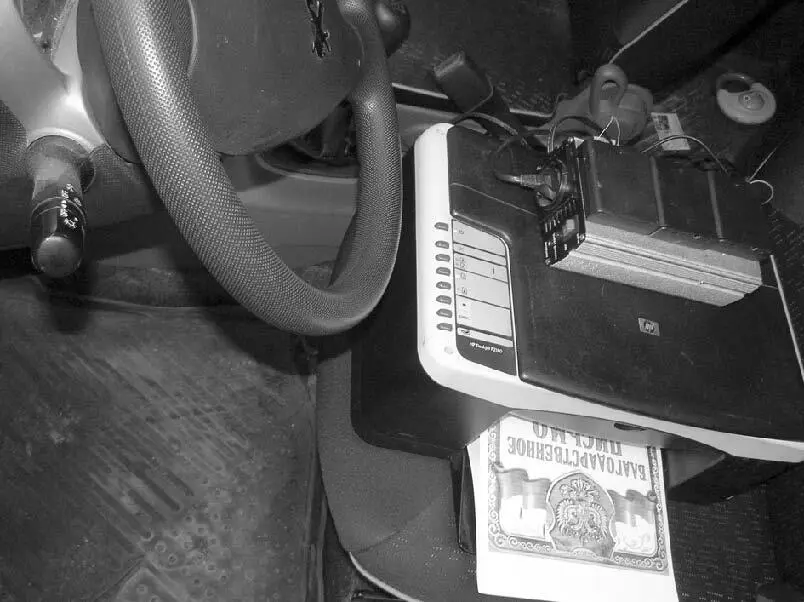

Рис. 3.27.Внешний вид МФУ, установленный в автомобиле

МФУ HP Deskjet модели F2180 (внешний вид на рисунке 3.27) питается от сети 220 В через адаптер, дающий два модифицированных выходных напряжения, требуемых МФУ: 16 В (максимальный ток потребления в цепи 500 мА) и 32 В (максимальный ток 300 мА).

Вид на заднюю стенку МФУ – разъемы подключения питания и соединительного кабеля от ПК – представлен на рисунке 3.28.

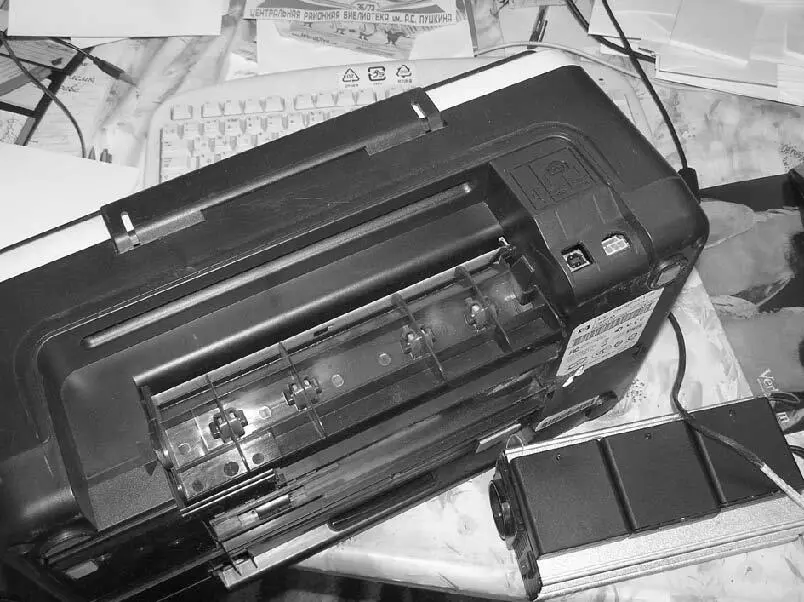

Рис. 3.28.Вид на заднюю стенку МФУ– разъемы подключения питания и соединительного кабеля от ПК

На первый взгляд, самое простое решение для обеспечения автономности МФУ в автомобиле (и везде, где нет возможности подключения к осветительной сети 220 В, но есть возможность питания от постоянного напряжения 12–16 В) – подключить его через адаптер-преобразователь 12-220 В, к примеру, модели Porto HT-E-350S DC12V/AC220V 350 Вт (виден на рисунке 3.29).

Его технические характеристики, в том числе форма выходного сигнала– «чистый синус», вполне позволяют это сделать: выходное напряжение: ~220 В ± 5 %, частота выходного напряжения: 50Гц ± 1 %, кратковременная (пусковая) мощность: 600 Вт, КПД: 85 %. Адаптер-преобразователь напряжения имеет защиту от перегрузки, короткого замыкания, перегрева, повышенного/пониженного входного напряжения, хорошо работает при температуре окружающей среды от -10 °C до +50 °C. Имеет принудительное (вентилятор) охлаждение и ток холостого хода (без подключенной нагрузки) менее 0,4 А.

Для рассматриваемых в настоящей статье целей подойдет и другой преобразователь напряжения «постоянное-переменное» 12В/220 В с аналогичными электрическими характеристиками.

Имея выходную мощность 350 Вт, он позволяет решить проблему с питанием разных устройств, подключаемых в салоне автомобиля его владельцем, как-то: ноутбук и планшетный компьютер, мобильный телефон и даже… реальный многофункциональный центр, превращающий автомобиль в мобильный офис.

Но, к сожалению, такие потребители, как электрочайник и кофеварка, не будут работать от данного преобразователя, поскольку потребляют больший ток (и мощность). Таким образом, чтобы «запитать» МФУ в автомобиле, нужно подключить его через рекомендованный и проверенный на практике преобразователь 12-220 В с мощностью более 300 Вт. Но тут встает еще один вопрос: нельзя ли сделать МФУ полностью автономным и не зависимым даже от питания бортовой сети автомобиля?

Оказывается, можно. Для этого надо обеспечить эквивалентное напряжение 10 В (минимальное входное напряжение, при котором преобразователь Porto HT-E-350S DC12V/AC220V эффективно работает и обеспечивает на выходе «сетевое» напряжение и необходимую для питания МФУ мощность). Эксперимент с АКБ 12 В и энергоемкостью 7,2 А/ч (рис. 3.29) показал, что такое возможно.

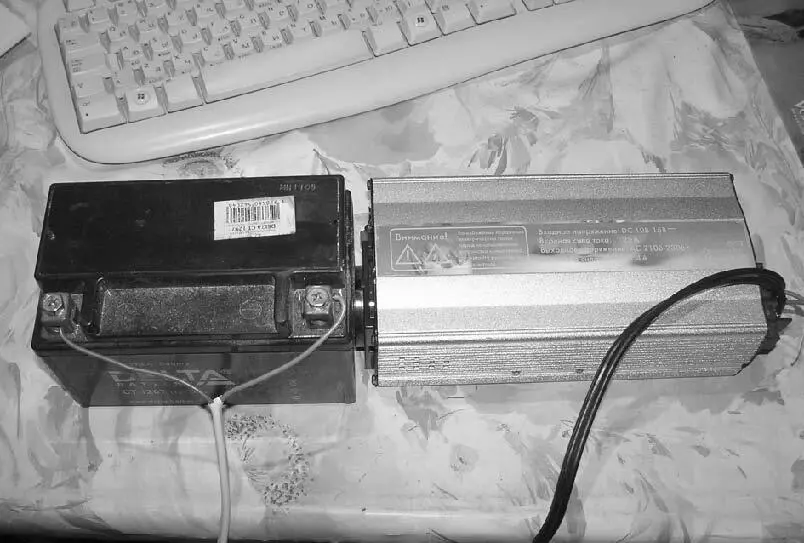

Рис. 3.29.Преобразователь, подключенный к АКБ СТ1207

Но сам аккумулятор СТ1207 довольно тяжелый, хотя вместо него подойдет и другой, к примеру AGM VRLA Delta DT12012 (12 В, 1.2 А/ч), вес которого всего 300 г. Но… его неудобно крепить на корпусе преобразователя и тем более ни АКБ, ни преобразователь нельзя «втиснуть» в корпус МФУ.

Поэтому для реализации своей идеи я приобрел три пластиковых бокса под пальчиковые батареи (аккумуляторы) типоразмера АА; в каждый бокс входит 4 батареи/элемента, соединенных последовательно. Эти боксы, или как их еще называют «отсеки 4АА закрытые с выключением и с разъемом питания», имеют различные не стандартизированные в единый стиль модификации и обозначения в разных каталогах электронных элементов, поэтому я их названия не привожу. Главное, что в такой батарейный отсек помещаются 4 батареи (или аккумулятора) и эквивалентное напряжение при условия последовательного соединения всех батарей/АКБ в отсеках соответственно составляет 18/14,4 В. Разница вызвана тем, что номинальное напряжение батареи составляет 1,5 В, а аккумулятора того же типоразмера– 1,2 В.
