Особое внимание следует уделить датчику – оптрону с открытым оптическим каналом. Поскольку излучатель – внутренний светодиод и фотоприемник – 2 фоторезистора с отводом от средней точки расположены в одной плоскости, то контролируемый предмет следует ожидать напротив окна излучения оптрона так, чтобы расстояние между окном излучения-приема сигналов оптрона и контролируемым предметом не превышало 5-10 см. На контролируемый предмет, тот его участок, который непосредственно будет принимать и отражать сигнал с оптрона, необходимо нанести отражательный слой – наклеить кусочек фольги или зеркала.

В нормальном состоянии световой поток, излучаемый постоянно светодиодом оптрона U1, уходит в пространство и практически не отражается.

Сопротивление внутренних фоторезисторов оптрона постоянному току велико, порядка нескольких единиц МОм. Стабилитрон VD1 оказывается открыт, так как через ограничивающий резистор R2 на VD1 воздействует постоянное напряжение 7–8 В.

Транзистор VT1 также открыт и запирает тринистор VS1.

Тринистор VS1, в свою очередь, в запертом состоянии препятствует току через зуммер BZ1, и последний не излучает звука.

Когда сигнал отражается от поверхности какого-либо предмета (в контролируемую зону что-то помещают, устанавливают, бросают), он возвращается к чувствительным фоторезисторам оптрона. Их сопротивление уменьшается до единиц килоОм, поэтому напряжение на катоде стабилитрона VD1 мало и недостаточно для его открывания.

Переход база – эмиттер транзистора VT1 шунтируется постоянным резистором R4, потенциал базы близок к нулю, и транзистор закрыт. Тогда тринистор VS1 открывается при помощи напряжения, установившегося на управляющем электроде VS1 через постоянный резистор R3. Ток протекает через зуммер, и последний излучает громкий сигнал звуковой частоты.

Особенность оконечного узла устройства – в блокировке состояния. Благодаря применению в устройстве тринистора впоследствии, даже если начальное состояние датчика оптрона будет восстановлено (в контролируемой зоне исчезнет посторонний предмет), тринистор

VS1 останется открытым, и зуммер будет издавать звук до тех пор, пока не будет разорвана цепь питания устройства переключателем SF1.

Для восстановления схемы в исходный режим контроля достаточно разорвать цепь питания узла всего на несколько секунд.

Хоть это устройство сделано с применением микросхемы и должно быть рассмотрено в главе 2, здесь его публикация представляется тематически верной.

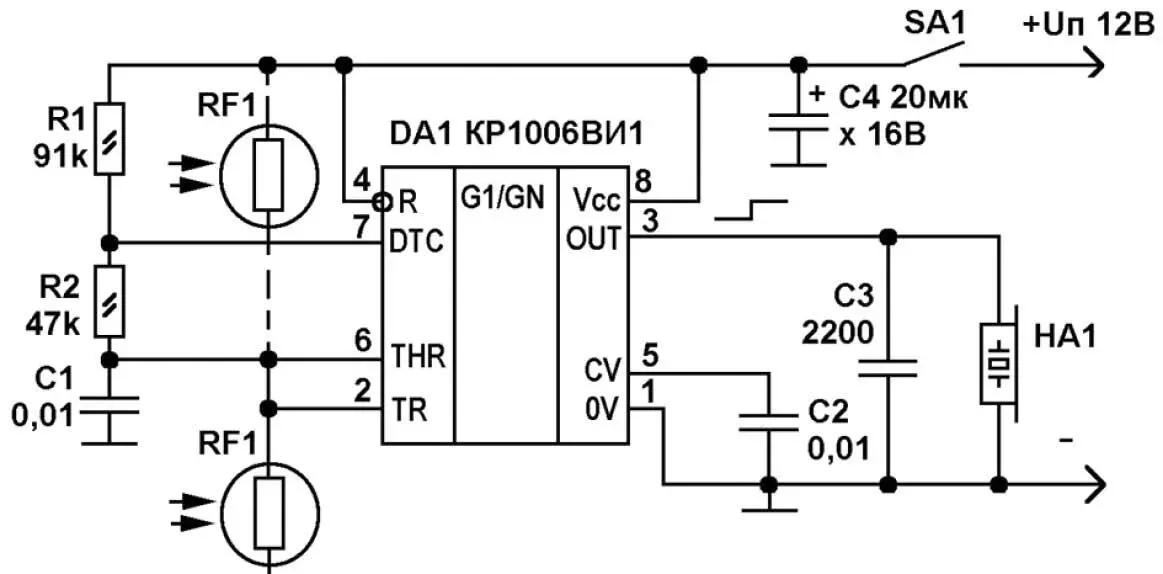

На рисунке 1.22 представлена электрическая схема сигнализатора, срабатывающего при смещении предмета относительно датчков-фоторезисторов с обозначениями (на схеме) RF1 и RF2.

Рис. 1.6.Электрическая схема стабилизатора

О деталях и монтаже для вариантов 2 и 3

Все постоянные резисторы – типа МЛТ-0,25. Тринистор VS1 – типа КУ101(А-Г).

Транзистор VT1 – типа КТ3102 или аналогичный, с любым буквенным индексом. Стабилитрон VD1 можно заменить на КС447А, КС147А, Д815А или другой с напряжением стабилизации 4–6 В и током 10 мА. Кнопка на размыкание SF1 – любая малогабаритная. Ее необходимо тщательно замаскировать.

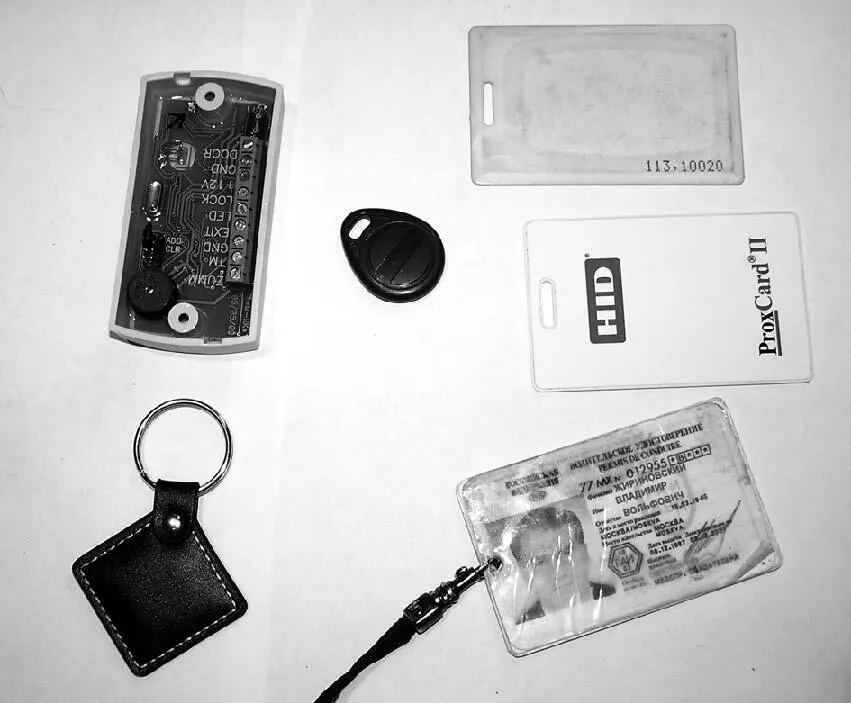

Рис. 1.23.Внешний вид бесконтактной идентификационной карты стандарта EM-Marine

Источник питания стабилизированный, трансформаторный, рассчитанный на ток не менее 0,5 А. Напряжение питания устройства может находиться в диапазоне 8-15 В.

В практической работе радиолюбителю и специалисту нередко требуется источник постоянного напряжения 12–20 В небольших объемов, отличающийся компактным плоским корпусом и легкий по весу. Изготовить такой источник вполне можно самостоятельно, используя дисковые элементы питания – батареи типа CR и корпус от… бесконтактной смарт-карты. Как – об этом поговорим далее.

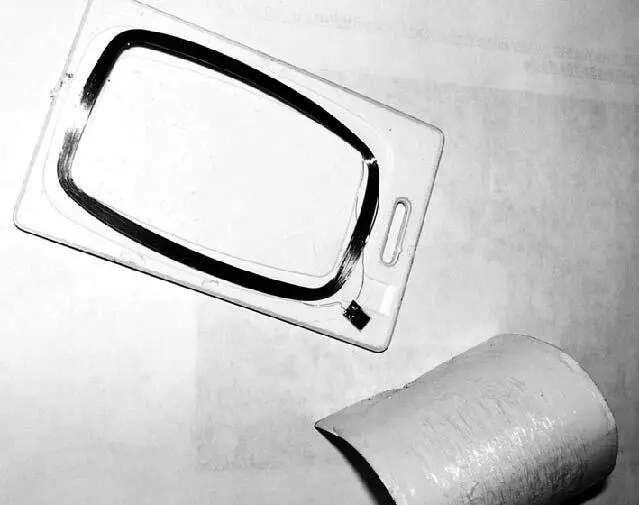

Рис. 1.24.Содержимое бесконтактной идентификационной карты стандарта EM-Marine

Смарт-карты давно и прочно вошли в нашу жизнь; с их помощью проводятся идентификация владельца, пропускной режим на объектах и даже оплата проезда (прохода). Стоимость одной такой карты (внешний вид представлен на рис. 1.23) не превышает 50 рублей.
