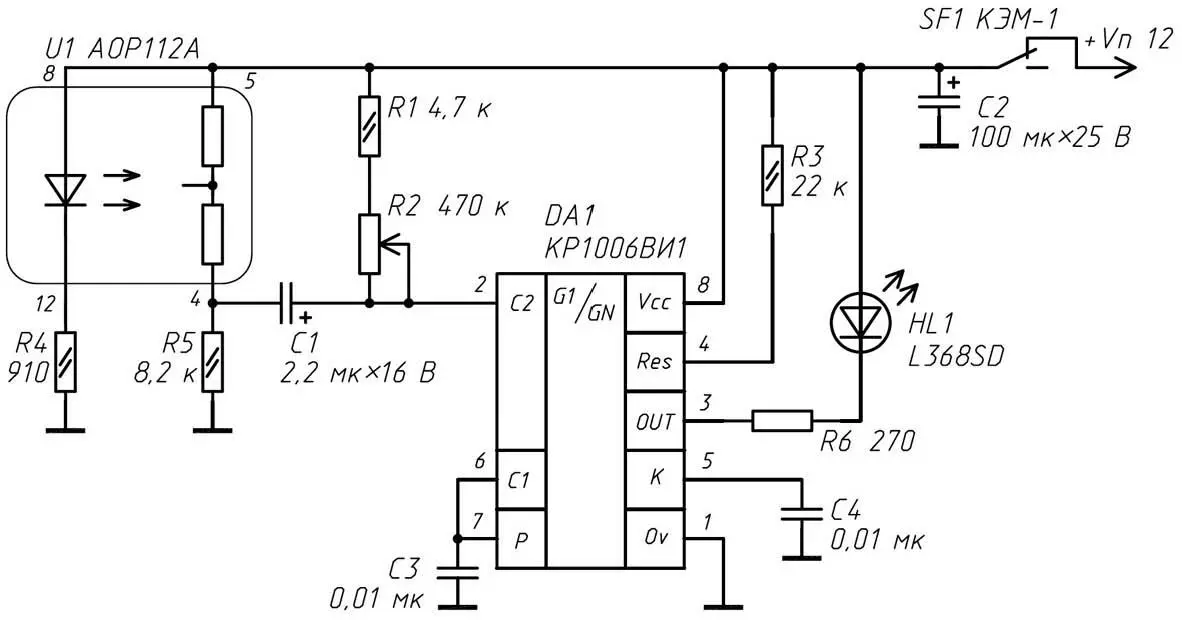

О деталях и монтаже.Все постоянные резисторы – типа МЛТ-0,25. Неполярные конденсаторы – КМ6Б.

Переменный резистор – R1 типа СПО-1 или аналогичный.

Геркон – SF1 (КЭМ-1, КЭМ-2 или любой другой с контактами на замыкание).

Светодиод HL1– мигающий, может быть заменен на L816BRSC-B, L-56DGD или любой аналогичный. Источник питания стабилизированный, трансформаторный, рассчитанный на ток не менее 0,1 А.

Из-за применения современной элементной базы ток потребления очень мал – он составляет 3–4 мА в режиме ожидания и 12–15 мА – в режиме световой индикации, поэтому для питания устройства можно использовать автономное питание (батарейки, аккумуляторы).

Напряжение питания устройства может находиться в диапазоне 6-15 В.

В схеме, с небольшой доработкой, можно применять диодную оптопару с открытым оптическим каналом отражательного типа АОД111А. Однако этот тип имеет худшие, по сравнению с АОРС113А, характеристики. Для обеспечения высокой чувствительности (с АОД111А) необходимо усилить входные каскады схемы.

Такой электронный узел может быть повторен даже начинающими радиолюбителями.

Кроме этого существует множество других вариантов использования оптопар с открытым оптическим каналом (например, датчик пульса, охранные системы инициализации и др.).

На рисунке 1.21 представлена новая электрическая схема для подобных устройств. Ее прототип – специальный прибор охраны денежных знаков – использовался длительное время в антикриминальной системе безопасности кассиров и контроля в банках и крупных торговых точках. Но все же устройство на рисунке является радиолюбительской разработкой, хотя и имеет в себе все функции специального охранного узла.

Рис. 1.21.Электрическая схема второго варианта устройства

Устройство реализовано всего на нескольких элементах, не требует налаживания и работает надежно в режиме постоянного подключения к источнику питания.

Необходимо лишь следить за тем, чтобы источник питания не подводил.

Охрана материальных средств в крупных торговых и коммерческих предприятиях [1]происходит так: рядом с кассиром-операционистом, не привлекая особого внимания, находится муляж пачки купюр (может быть любого номинала), перевязанный в соответствии с правилами банка (по 100 купюр в пачке).

Внутри этой «куклы» установлен пиропатрон (имеющий в себе несмываемую краску (как правило, красную), геркон и автономный источник питания – элемент на 1,5–3 В. Тут же рядом к плоскости стола на тонкой пластмассовой подставке надежно крепится небольшой магнит. Если геркон находится под воздействием магнитного поля (от магнита) – это нормальное состояние сигнализатора.

Если геркон уходит из зоны сильного магнитного поля (это происходит при смещении «куклы», например, в случае ограбления), его контакты замыкаются, по цепи течет электрический ток от автономного источника питания, происходит воспламенение порохового заряда пиропатрона, как следствие – громкий «хлопок», и поток несмываемой краски устремляется в разные стороны.

Принцип действия этого устройства можно использовать и в радиолюбительских новаторских узлах. В предложенной схеме заложен обратный механизм работы устройства. При отсутствии предмета в зоне контроля устройство воспринимает такое состояние как нормальное. При внезапном, даже кратковременном появлении какого-либо предмета вблизи датчика U1 устройство переходит в режим «тревога» с фиксацией этого положения.

В качестве датчика смещения предмета удобно использовать оптопару с открытым оптическим каналом типа АОР113 или АОРС113. Они имеют сходные параметры и отличаются друг от друга наличием соответственно одной или двух координат контроля. В качестве звукового излучателя применен готовый зуммер.

Указанный на схеме зуммер можно заменить FMQ-2015B, 1205EXP или другими аналогичными приборами, уверенно срабатывающими при приложенном постоянном напряжении 1-12 В, потребление тока в которых находится в пределах 50 мА.

Если у радиолюбителя возникают трудности с приобретением готового зуммера, его можно изготовить самостоятельно, собрав любой степени сложности генератор звуковой частоты и нагрузив его на телефонный капсюль или динамическую головку (либо пьезоэлектрический излучатель). Кроме того, хорошие результаты получаются, если использовать в качестве BZ1 зуммер от старых электромеханических будильников типа «Слава». Вместо зуммера можно использовать и другую соответствующую нагрузку.
