Физические размеры смарт-карт, изготовленных по типу ID-1, определяются в ИСО 7810. Размеры– 85,6 на 54 мм с округлением углов радиусом 3,18 мм. Толщина бесконтактных идентификационных карт стандарта EM-Магте (на основе пластика) 1,6 мм. После «скрытия» карты путем зацепа и снятия тонкой накладки вид содержимого ее представлен на рисунке 1.24.

Такой бокс отлично подходит для «аккумулирования» в нем плоских дисковых батарей типа CR.

Чтобы из такой смарт-карты сделать именно плоский бокс для батарей с эквивалентным напряжением питания, корпус смарт-карты потребуется разобрать, вынуть катушку и чип и на освободившееся место вставить дисковые элементы питания.

Перед установкой дисковых элементов надо определиться, какое напряжение потребуется.

Литиевая батарея, обозначаемая по МЭК CR2032 (другое название по ANSI/NEDA, которое может встретиться пользователю, – 5004LC) имеет тепловую энергоемкость 225 мА/ч, а ток разряда от номинального до максимального – от 0,2 до 3 мА. Габаритные размеры предлагаемой в данном случае батареи: при высоте 2,5 мм диаметр составляет 20 мм.

Импульсный выходной ток разряда может достигать и 15 мА.

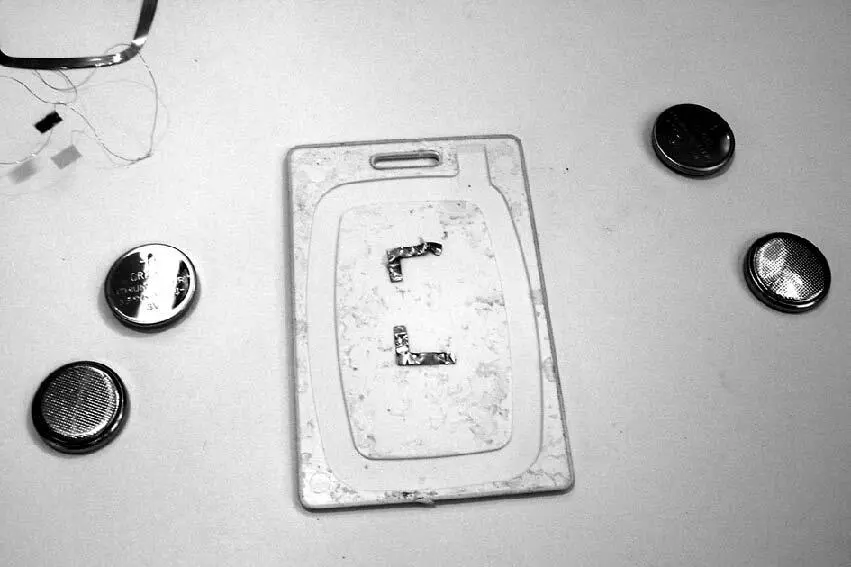

Что нам потребуется?Батареи плоского форм-фактора типа CR2032 и сама разобранная пластиковая карта, отвертка для ее вскрытия, моментальный клей, тонкая фольга – все это представлено на рисунке 1.25.

Рис. 1.25.Необходимые детали

К сведению, МЭК – международная электротехническая комиссия (МЭК; англ. International Electrotechnical Commission, IEC; фр. Commission electrotechnique internationale, CEI) [1] – международная некоммерческая организация по стандартизации в области электрических, электронных и смежных технологий. ANSI (англ. American National Standards Institute) – Американский национальный институт стандартов (США).

Батарея CR2032 довольно популярна в народе, используется в компьютерах для питания энергозависимой памяти CMOS и часов. Хотя вместо нее можно установить и другие плоские элементы питания, к примеру Li-Mn CR2430, CR2450, диаметр которых будет больше, но и выходной ток прибавится.

Разумеется, кроме соединения батарей в последовательную цепь для увеличения эквивалентного напряжения можно их соединять и параллельно – для увеличения выходного тока. Но все же первый случай мне представляется наиболее популярным, по крайней мере, в собственных экспериментах.

Итак, после разборки (расслоения) корпуса смарт-карты размечаем места установки дисковых элементов-батарей, нарезаем полоски фольги (я применил пищевую фольгу для кулинарных изысков, для чего совершил хищение из хозяйства моей любимой жены) и прислоняем фольгу к пластику. Клеить не потребуется, поскольку на пластиковые части корпуса смарт-карты уже нанесен клей, при соприкосновении с ним фольга легко и надежно фиксируется. В самом крайнем случае понадобится добавить каплю моментального клея, чтобы приклеить крышку корпуса за счет того, что сама смарт-карта теперь стала толще аж на… 2 мм. Но если на подложке ее корпуса провести дополнительную работу – срезать слой пластика, создав ниши для помещения в них дисковых элементов питания, то внешний вид нового источника почти не будет отличаться (ни по каким параметрам, включая толщину) от внешнего вида обычной бесконтактной карты формата EM-Marine.

Предварительную разметку иллюстрирует рисунок 1.26.

Рис. 1.26.Иллюстрация предварительной разметки перед установкой элементов питания в корпус смарт-карты

Опытным путем проверены варианты сборки бокса, состоящего из 4,6 и 8 батарей CR2016 и однотипных по форм-фактору (типоразмерам) CR2032. Каждый из этих элементов питания имеет номинальное напряжение 3 В, соответственно, суммарное напряжение такой батареи зависит от количества элементов, подключенных в последовательную электрическую цепь. К примеру, 4 батареи CR2032 дадут суммарное (эквивалентное) напряжение 12 В, 6 однотипных рассматриваемых элементов – 18 В, а 8 – 24 В.

На рисунке 1.27 представлен вид соединенных в последовательную цепь 4 элементов CR2032 с выводом контактов за пределы корпуса смарт-карты.

Рис. 1.27.Вид соединенных в последовательную цепь 4 элементов CR2032 с выводом контактов за пределы корпуса смарт-карты
