Затем корпус готового источника питания собирается, переворачивается и проверяется с помощью универсального вольтметра (рис. 1.28).

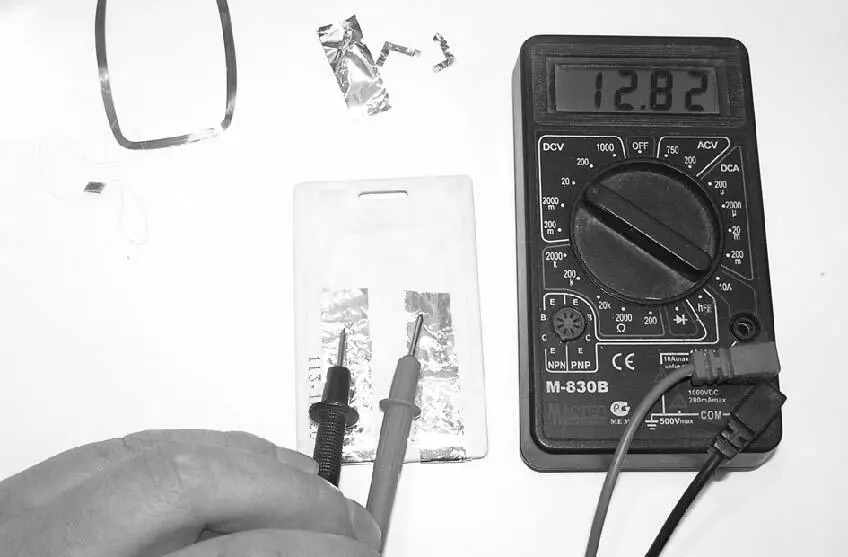

Рис. 1.28.Проверка после сборки нового источника питания с помощью мультиметра М830

Мультиметр показывает эквивалентное постоянное напряжение 12,82 В от 4 новых батарей типа CR2032.

Устройство готово. Теперь к вынесенным на усовершенствованный корпус фольгированным дорожкам (их полюса надо пометить как «+» и «-») нужно только подключить питание любым удобным способом.

Практическая польза данной разработки несомненна: плоский бокс небольших размеров, имеющий выходное напряжение до 24 В, может пригодиться везде, даже для проверки/временного питания электронных устройств в автомобиле с напряжением бортовой сети 24 В.

Готовый бокс удобно хранить в том же блистере, от восьми дисковых элементов питания типа CR2032; блистер защищает фольгированные контакты усовершенствованной смарт-карты от замыкания при соприкосновении с различными металлическими частями при переноске/перевозке самодельного источника питания.

Когда энергия батарей закончится бокс можно оснастить новыми – взамен старых. Он также легко разбирается и собирается; за счет клеевой основы, нанесенной производителем на подложку и пластину (две части пластикового корпуса смарт-карты), применять дополнительное склеивание пока нет необходимости.

Таким же образом можно вместо батарей установить в корпус смарт-карты дисковые аккумуляторы соответствующего форм фактора и иметь в наличии перезаряжаемый источник питания.

Дополнительный источник питания особенно пригодится на природе – как резервный аккумулятор для сотового телефона, аудио устройств, портативного фонаря, и может как добавить комфорта его владельцу, так и в буквальном смысле – спасти жизнь в критической ситуации. Миниатюрные размеры корпуса и незначительный вес делают такое устройство очень удобным для переноски даже в длительных турпоходах, когда, как известно, любой «грамм» имеет значение.

В разделе приведены варианты практической доработки популярной сигнализации по каналу сотовой связи и рассмотрены результаты ее тестирования в различных условиях.

Устройство сигнализации MT9000 (далее – сигнализация) многофункционально представляет собой информационную систему, состоящую из базового блока (рис. 1.29) и универсальных датчиков.

В базовый блок необходимо вставить sim-карту любого сотового оператора и позвонить на нее с вашего мобильного телефона (на который потом сигнализация будет присылать sms).

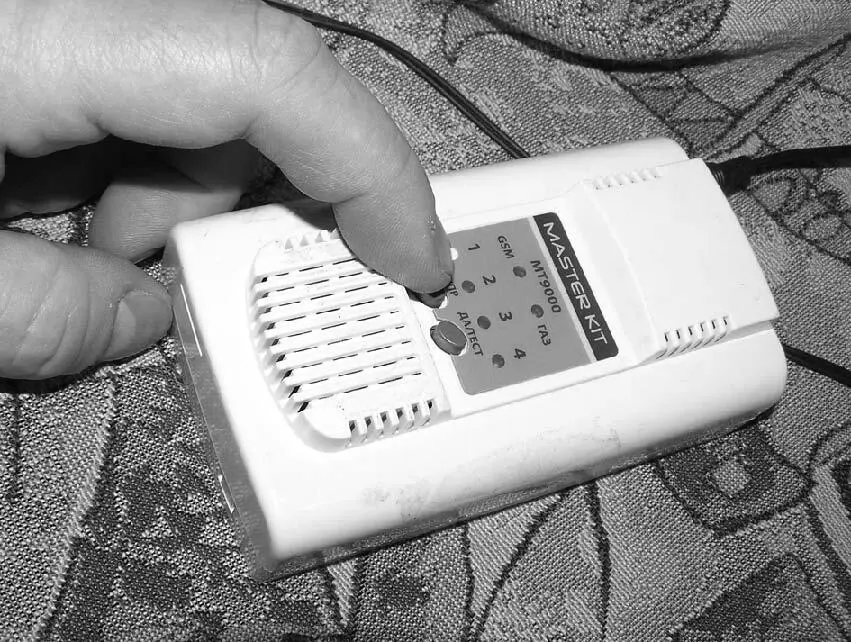

Рис. 1.29.Внешний вид базового блока

Выносные датчики располагают в потенциально опасных местах – в ванной, на окне, над входной дверью, в других удобных местах – с учетом реальной ограниченной зоны уверенной связи между ними и базовым блоком – 10 м.

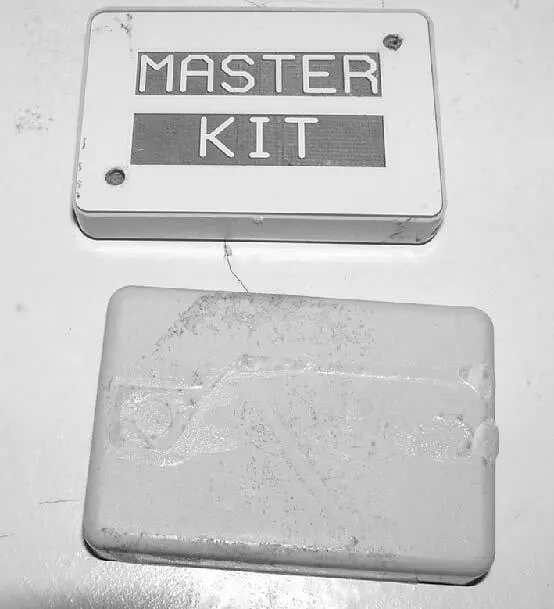

Внешний вид выносного датчика представлен на рисунке 1.30.

Рис. 1.30.Внешний вид выносного датчика к системе MT900

В комплекте сигнализация имеет 2 таких датчика. Дополнительные (наименование МТ9002) можно прикупить отдельно по цене 900-1200 руб.

На частоте 2,4 ГГц универсальный датчик обменивается с базовым блоком информацией о своем состоянии: передает для анализа основного блока цифровой системы данные о температуре окружающей среды и влажности, напряжении источника питания – элемента CR2430 (3 В), а также состоянии контактов геркона (что позволяет контролировать открывание дверей посредством данного универсального датчика). Внешний вид открытого корпуса датчика представлен на рисунках 1.31 и 1.32.

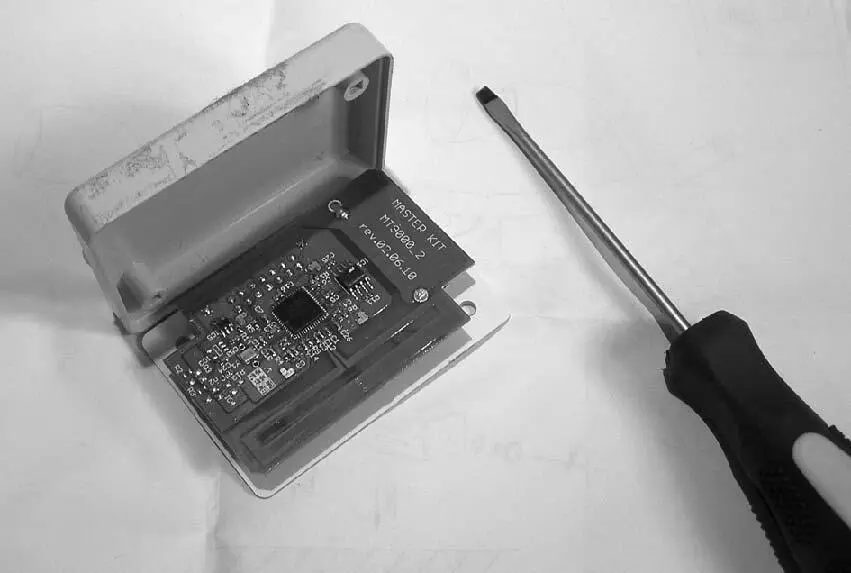

Рис. 1.31.Вид на внутренности универсального датчика с открытой крышкой корпуса

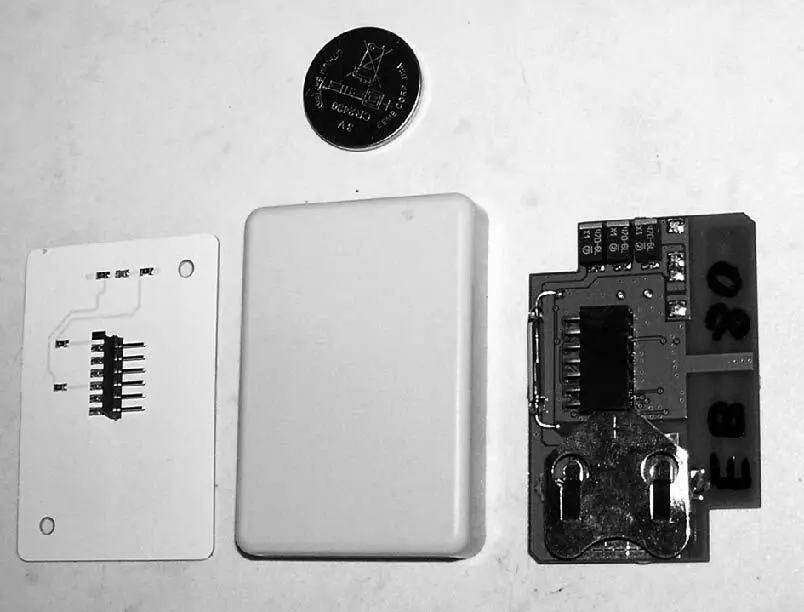

Рис. 1.32.Вид на печатную плату универсального датчика
