Таким образом, достигается такая организация работы системы, что в случае изменения состояния контактов геркона, повышения температуры воздуха и влажности (при затоплении в районе расположения датчика) вы будете получать sms на свой сотовый телефон непосредственно с места установки системы – из дома. В экстренных случаях (включается программно, командой sms с сотового телефона) помимо отправки sms система включит сирену и привлечет внимание соседей, которые, возможно, успеют принять срочные меры по локализации аварии или вызвать помощь.

Базовый блок также посылает sms при утечке газа. В этом случае сирена (в базовом блоке) включается всегда, а на охрану дверей сирену можно программно отключить.

Универсальный датчик регистрируется на базовом блоке МТ9000 за пару минут.

Изделие является стандартным многофункциональным беспроводным датчиком для МТ9000 и обеспечивает следующий функционал:

• определение протечки воды;

• определение открытия двери или ящика стола (геркон);

• определение высокой температуры.

Чтобы зарегистрировать новый датчик:

1. На базовом блоке нажмите и удерживайте более 2 с кнопку «УПР». Первый свободный (не горящий) индикатор начнет быстро мигать «Красный-Желтый-Зеленый». Если свободных мест для регистрации новых датчиков нет, то все индикаторы (1, 2, 3, 4) мигнут красным и ничего не произойдет.

2. Выньте изолятор (нарушающий контакт между платой и вставленным элементом питания) из нового датчика.

3. В течение 2 минут датчик зарегистрируется на базовом блоке, и соответствующий номеру датчика индикатор загорится «Зеленым» цветом.

После вынимания изолятора датчик производит поиск базового блока. В это время датчик потребляет относительно большое количество энергии. Если датчик оставить незарегистрированным на базовом блоке, то время работы от батареи CR2430 быстро (в течение нескольких дней) закончится. Результаты тестов по времени работы выносного датчика от одного комплекта батареи представлены ниже.

1. Если закрепить датчик на двери, а на косяке двери – входящий в комплект магнит, то датчик будет срабатывать на открывание и закрывание двери (рис. 1.33 и 1.34).

2. Металлические контакты на датчике являются детектором влаги. Если положить датчик металлическими пластинами вниз, тогда он будет детектировать протечку воды.

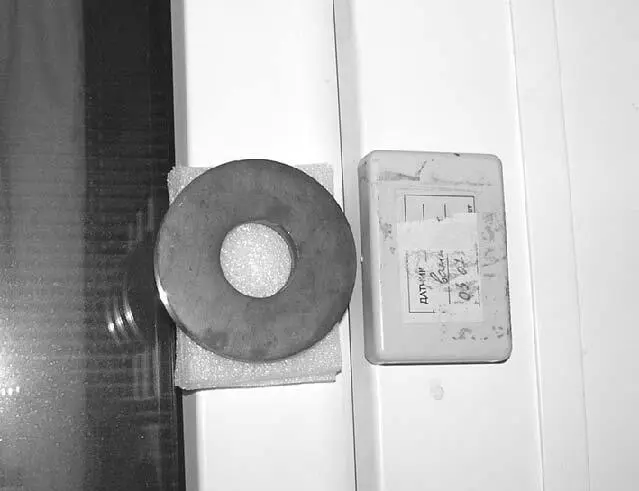

Рис. 1.33.Практическое размещение датчика на балконной двери в апартаментах автора

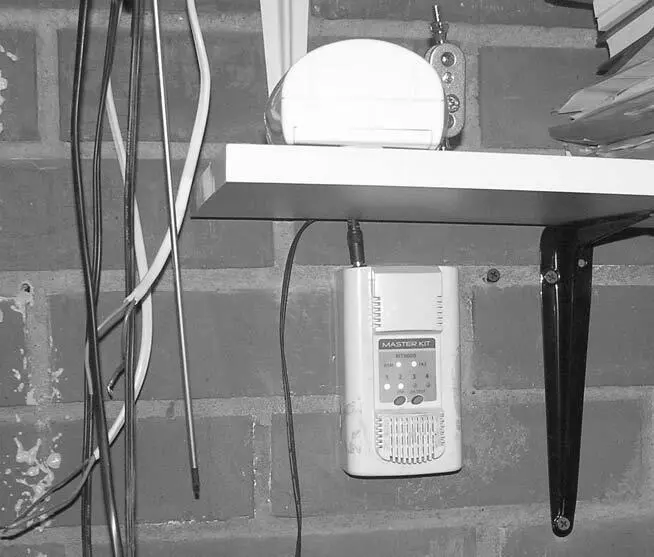

Рис. 1.34.Установка основного блока скрытно на стене лоджии

3. Датчик всегда замеряет температуру окружающего воздуха и при высокой температуре (выше +65 °C) сообщит об этом базовому блоку.

Удобно использовать входящую в комплект специальную липкую застежку, предназначенную для крепления датчика и магнита.

Анонсированная дальность «база-датчик» на открытой местности/в помещении, м – до 100/20.

Анонсированная производителем длительность работы датчиков от батареи CR2430 – до одного года. Однако на практике этот срок зависит от нескольких факторов, в числе которых – сложность условий установки (расстояние и преграды на пути между базовым блоком и выносным датчиком), частый режим поиска датчика, перерегистрации и другие факторы. На основании проведенных автором тестов средняя продолжительность уверенной работы универсального датчика от одной батареи – не более 4 месяцев.

Кроме универсальных многофункциональных беспроводных датчиков, реагирующие на влагу, температуру, открытие двери и разряд источника питания (четыре функции в каждом датчике) устройстве используются:

• встроенный GSM канал (с держателем sim-карты) для передачи sms на сотовый телефон;

• современные беспроводные технологии для связи с датчиками, безопасные для здоровья. Рассматриваемая sms-сигнализация определяет:

• протечку воды (затопление);

• повышение температуры более +65 °C и опасность пожара;

• открытие входной двери, окна, ящика стола, шкафа и т. п.;

• взрывоопасную концентрацию бытового газа;

• отключение электричества в месте установки базового блока.
