Андрей Кашкаров - Занимательная электроника. Нешаблонная энциклопедия полезных схем

Принцип действия устройства следующий (рис. 1.19): от передатчика сигналов луч уходит в пространство. В плоскости параллельно передатчику расположены фотоприемники, также обращенные в пространство.

При отсутствии объекта – почтовой корреспонденции – энергия, излучаемая светодиодом, попадает на зеркальную поверхность, отражается от нее и затем попадает на чувствительную поверхность фотоприемников.

При появлении бумажной и любой незеркальной корреспонденции в почтовом ящике световой сигнал не отражается, а поглощается новым предметом (почтой).

Отраженный сигнал не улавливается фотоприемниками, вследствие этого на управляющую схему поступает импульс.

Практикой установлено, что устройство может эффективно реагировать на расстоянии до отражающего объекта до 25 см.

Почтовый ящик имеет ширину не более 80 мм, поэтому данный узел работает стабильно. Конструкция почтового ящика защищает рабочую поверхность оптопары от внешнего светового воздействия

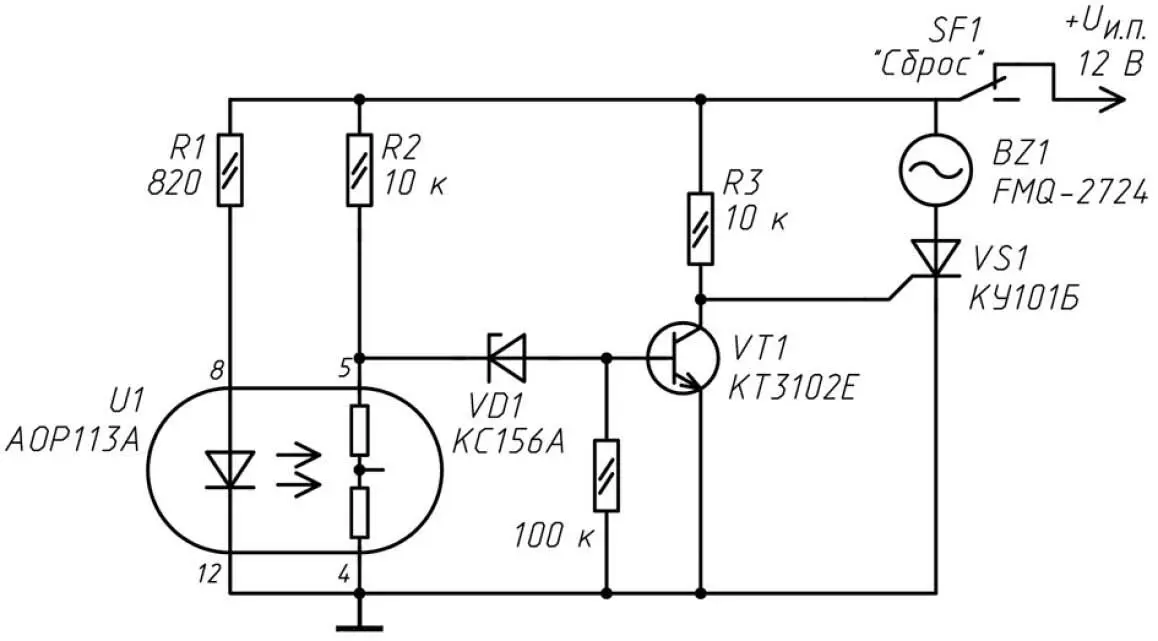

По такому принципу реализован специальный датчик отражения сигнала (электрическая схема рис. 1.20).

Оптопары АОР113А и АОРС113А, которые можно взаимно заменять с учетом разной цоколевки выводов,

представляют собой позиционно чувствительные устройства, содержащие излучатель и дифференциальный фоторезистор (с отводом от средней точки), помещенные в один керамико-металлостеклянный корпус с прозрачным окном для вывода генерируемого и приема отраженного излучений.

АОРС113А имеет в своем корпусе два однотипных прибора типа АОР113А.

Позиционная чувствительность при номинальном входном токе управления I вх = 10 мА и напряжении на фоторезисторе 10 В– не менее 2 мкА/мкм. АОР113А контролирует одну координату, а АОРС113А, соответственно, две.

Предельный входной ток каждой оптопары / вх max= 20 мА. Входное напряжение U вх max= 20 В. Диапазон рабочей температуры 1-50 °C.

Оптопары можно подключать параллельно, соответственно, параллельно включаются излучающие диоды и фотоприемники, что обеспечивает большую по сравнению с классическим включением, чувствительность и позволяет контролировать большую площадь поверхности.

Рис. 1.20.Электрическая схема устройства

В основе схемы – популярная микросхема КР1006ВИ1.

Она включена несколько нестандартно, относительно классического стиля. Однако такой подход позволил упростить схему и оставить ее без каких-либо коммутационных узлов. Мощный выход микросхемы позволяет подключать в виде нагрузки другие узлы с током потребления до 200 мА. Устройство является защелкивающимся, и в нем предусмотрен сброс в исходное состояние.

Излучающий светодиод оптопары подключен к питанию постоянно. Пока на приемные фоторезисторы оптопары U1 приходит отраженный от зеркальной поверхности сигнал, на выходе (вывод 3 DA1) – низкий уровень. Светодиод не активен.

Как только фоторезисторы оптопары перестают принимать отраженный световой поток излучающего диода U1, сопротивление фоторезисторов оптопары многократно увеличивается, импульс проходит через оксидный конденсатор С1 и запускается микросхема DA1. Вход 2 является очень чувствительным даже для малых изменений входного напряжения. Эта чувствительность может корректироваться переменным резистором R2. Внутренний триггер микросхемы перебрасывается в другое устойчивое состояние, и на выводе 3 оказывается высокий уровень напряжения. Он является разрешением на работу светодиода HL1.

Высокий уровень на выходе микросхемы DA1 сохраняется до тех пор, пока не будет (хотя бы кратковременно) разорвана цепь питания устройства или не разомкнуты контакты геркона SF1.

Также при подаче низкого уровня на вывод 4 DA1 на выходе микросхемы устанавливается исходный низкий уровень напряжения.

Устройство в налаживании не нуждается. Особенность оконечного узла устройства – в блокировке состояния.

Благодаря применению в устройстве таймера КР1006ВИ1 впоследствии, даже если начальное состояние датчика оптопары будет восстановлено (в контролируемой зоне исчезнет почтовый предмет, например, будет вытащен из ящика кем-то за уголок), светодиод активен до тех пор, пока не будет разорвана цепь питания устройства герконом SF1. Вместо светодиода можно включить зуммер (например, FMQ-2015B, FMQ-2724). Тогда ток потребления узла незначительно возрастет, но прибавится звуковая сигнализация.
