В качестве индикатора используется любая неоновая лампа, в которой газ начинает светиться даже при незначительном токе в цепи, что вполне соответствует незначительному изменению сопротивления высокоомного датчика CG-P1.

В качестве неоновой лампы можно применить и миниатюрную лампу от подсветки современных включателей освещения и вентиляторов.

В пылесосе индикаторная лампа установлена на корпусе. При переносе датчика пыли в корпус вытяжки Bright (или аналогичной) лампу также выводят на переднюю панель – для визуального контроля загрязненности внутренних фильтров.

Куда в вытяжку поставить датчик и индикатор?Сам датчик пыли CG-P1 устанавливается внутри корпуса вытяжки в любом удобном месте так, как это представлено на рисунке 1.16.

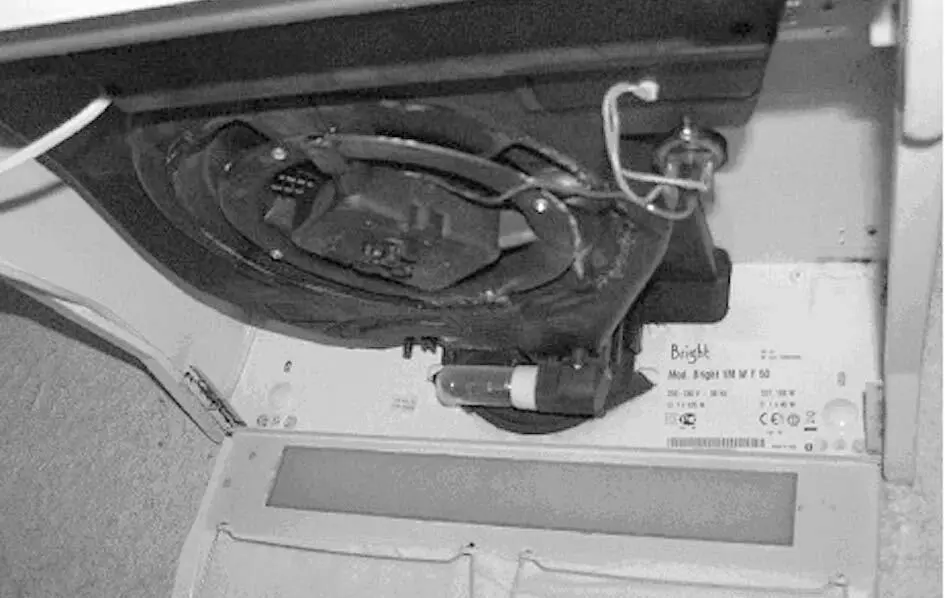

Рис. 1.16.Установка датчика пыли CG-P1 внутри вытяжки Bright

Для установки датчика пыли и индикатора в кухонную вытяжку открывают ее нижнюю крышку корпуса с фильтром типа KR-60.

Что лучше не делать: не рекомендуем использовать в кухонной вытяжке, оснащенной фильтром S-класса, малоэффективные многоразовые тканевые пылесборники: чем хуже очистка воздуха, тем раньше выйдет из строя фильтр.

С помощью шуруповерта сверлят отверстие под крепление датчика и неонового индикатора, затем с помощью одного самореза устанавливают (фиксируют) датчик недалеко от входящего раструба всасывающего вентилятора вытяжки.

Трубку всасывания воздуха располагают непосредственно перед всасывающим раструбом (для этого потребуется снять круглый угольный фильтр вытяжки) и фиксируют полоской скотча.

Вот теперь доработка кухонной вытяжки может считаться законченной.

Аналогичным образом датчик пыли с индикатором можно добавить в другие промышленные и самодельные устройства. Например, можно сделать автоматическую вытяжку для паяльной станции в домашней лаборатории.

Этот материал будет полезен тем, кто занимается применением схем видеоконтроля на ограниченном участке. Касаясь возможных вариантов обеспечения охраны в замкнутых помещениях, я замечал, что не всегда рентабельно нанимать физическую охрану. Во многих случаях вполне эффективно, зло и дешево будет действовать электронная система. В пользу такого подхода говорит и тот аргумент, что электроника не подвержена настроению, состояниям апатии или депрессии, иногда свойственным людям. Конечно, при принятии решения и выборе системы охраны для своего имущества или контроля объектов руководителю следует учитывать все аспекты. Я же могу на этих страницах вести речь только о тех или иных вариантах, освещать положительные и отрицательные качества той или иной схемы, устройства, подхода. Причем положительные качества одной и той же схемы могут оказаться отрицательными или нейтральными в том или ином варианте ее применения. Поэтому все зависит от конкретных задач и конкретных специалистов технических подразделений.

На рисунке 1.17 показана общая блок-схема взаимодействия устройств. Как правило, устройства видеоконтроля помещений состоят из видеодатчика (электронного глазка), видеоусилителя и монитора.

Рис. 1.17.Блок-схема взаимодействия устройств при появления в зоне ответственности объекта

Устройства контроля звукового пространства (шума) состоят из высокочувствительных звуковых микрофонов, усилителей с большим коэффициентом усиления и оконечных УНЧ, замыкающихся на динамические головки.

В обоих случаях (и аудио-, и видеоконтроля) необходимо присутствие человека-оператора, который наблюдает за монитором, динамиками, таким образом контролируя охраняемую зону. Иметь такого работника-охранника, который занимается только этим вопросом, я считаю не эффективным.

Поэтому было разработано специальное устройство, автоматически включающее приборы отображения информации (мониторы и усилители) при нарушении внешних параметров контролируемой зоны. При включении монитора устройство автоматики (блок управления) издает короткий звуковой сигнал для привлечения внимания находящегося по близости человека.

После установки этого прибора удалось сократить финансирование одного охранника, а небольшие дополнительные функции реагирования на аудио-, видеодатчики можно поручить секретарю. На самом деле это лишь один вариант применения схемы автоматического блока управления.
