Устройство стабильно работает в диапазоне питающего напряжения постоянного тока 2,7–4 В. Для напряжения выше указанного в схеме потребуется изменить номиналы постоянных резисторов R1-R4.

В качестве источника питания используется аккумулятор в виде «мизинчиковой» батареи UltraFire 18650/ 2400 мАч с номинальным напряжением 3,7 В. Он содержат электронную плату контроля внешнего/внутреннего напряжения и автоматически отключает зарядку батареи при превышении напряжения 4,2 В, а также при глубокой разрядке элемента (ниже 2,75 В). Система внутренней защиты/контроля убережет аккумулятор UltraFire 18650 3,7 В от случайного короткого замыкания.

Для питания схемы (рис. 1.7) можно применить и «плоский» элемент CR3032 c номинальным напряжением питания 3 В.

Даже при слабом потоке воздуха (незначительной продувке) включается светодиод. Световой поток от него пропорционален силе воздушного потока в области проверки.

Чувствительность прибора регулируется изменением сопротивления постоянного резистора R1; при его увеличении чувствительность устройства повышается.

Для приведенной схемы, если она смонтирована без ошибок и с применением исправных радиоэлементов, нет необходимости в сложной настройке. Сопротивление R1 при напряжении питания 3,7 В выбрано таким, при температуре окружающего воздуха +22 °C светодиод не светился.

Индикатор продувки хорошо реагирует на локальный поток ветра с расстояния 0,5–6 см.

В приведенной конструкции постоянные резисторы типа МЛТ-0,125, светодиод HL1 – любой с током 1015 мА, транзисторы КТ315 можно заменить на аналогичные маломощные приборы КТ3102, КТ503, КТ373, КТ342 с любым буквенным индексом.

Корпус прибора может быть любой компактный.

В данном варианте сигнализатор продувки испытан не только для выявления неплотности в оконном проеме (окнах, рамах), но и в ряде других случаев, к примеру, для сигнализации тяги в бытовых вытяжках (рис. 1.9 и 1.10).

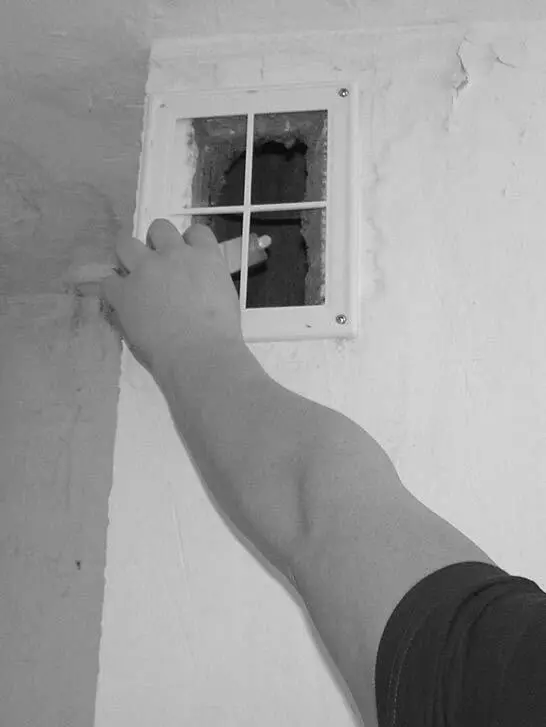

Рис. 1.9.Применение прибора для контроля тяги вытяжки

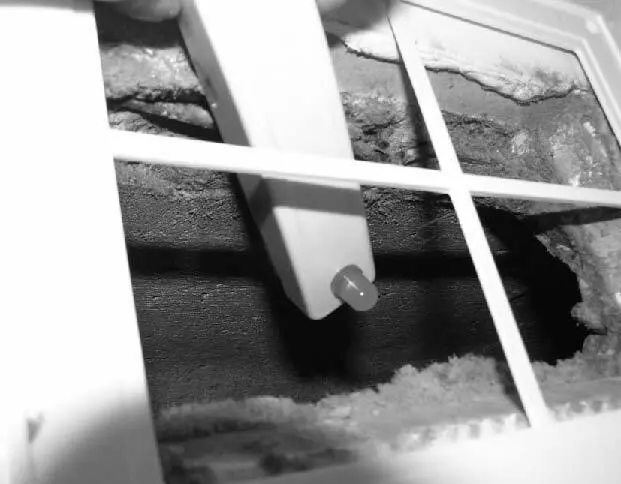

Рис. 1.10.Иллюстрация работы: светодиодный индикатор показывает наличие потока холодного воздуха

Нельзя сказать, что этот прибор в быту незаменим, однако необычное использование термопары и простая идея обнаружения несанкционированных воздушных потоков небольшой величины, пожалуй, стоят дальнейших разработок (усовершенствований) в этой области.

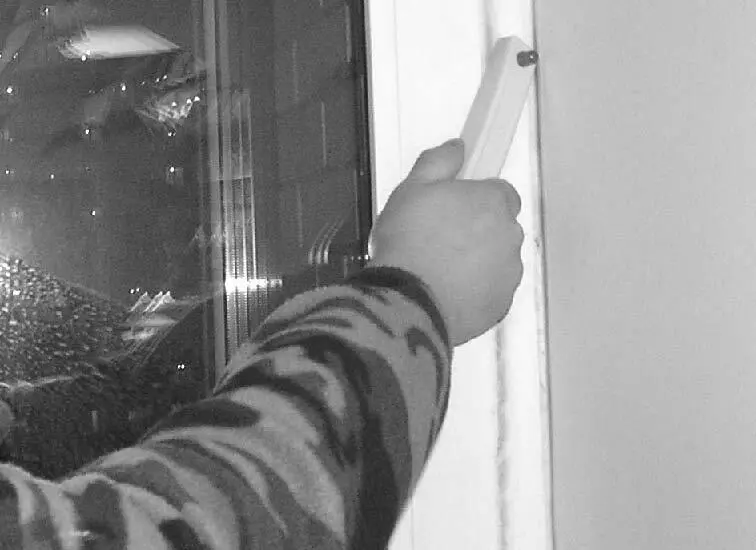

Второй вариант применения – выявление мест локального проникновения холодного воздуха через рамы и окна (см. рис. 1.11).

Рис. 1.11.Иллюстрация работы прибора по выявлению мест проникновения холодного воздуха через неплотности рам и окон – особенно полезно осенью и зимой

Кроме рассмотренного вариантов применения такого электронного устройства немало. Я опробовал и хочу поделиться только двумя из них, оставив радиолюбителям творческий простор для иных возможных вариантов.

Может возникнуть вопрос: зачем нужен сигнализатор прохладного воздуха в квартирах, если этот параметр можно контролировать визуально или, как чукча, выставлять послюнявленный указательный палец для тактильной диагностики воздушных потоков?

Отвечаю: нужен. Во-первых, кожа рук по-разному, в зависимости от общего состояния организма диагноста и окружающей температуры, воспринимает то или иное воздействие; тем более, когда речь идет не о сильных ветряных потоках, а об относительно слабом напоре воздуха.

То есть визуально фиксировать продувку сквозь изоляцию можно только с большой неточностью. Электроника, с позволения сказать, более объективна в этом, и почему бы не поручить ей такой безобидный контроль, сняв с человека хоть малую толику заботы?

Во-вторых, работа мысли в этом направлении стимулирует радиолюбителя к новым усовершенствованиям и открытиям в сфере применения как термопар (на рассмотренном примере показавших хорошие результаты в части безынерционности изменения тока в цепи и, как следствие, чувствительности всего устройства к потокам воздуха), так и самой схемы.
