Фильтры для вытяжки улавливают от 85 до 99,95 % жировых аллергенов и загрязнителей размером до 0,001 мкм – эти частицы в десятки раз меньше, чем способны уловить фильтры S-класса в «бюджетных» моделях вытяжек, устанавливаемых на кухне.

Однако ничто не служит вечно, даже фильтры приходится менять – примерно раз в год. А это удовольствие – не из дешевых. Вот и возникает вопрос: а нельзя ли тут сэкономить?

Можно! И вот каким образом: нужно оснастить эконом-вытяжку индикатором и датчиком чистоты воздуха. Эти устройства помогут вовремя подать сигнал SOS, обнаружив непробиваемые наросты на внешнем фильтре вытяжки – акрилового типа KR-60 и установленного сразу за решеткой всасывания воздушного потока.

Датчик сработает, неоновый индикатор замерцает – это и будет сигналом о срочной замене дешевого внешнего фильтра: выбросил дешевый – уберег дорогой внутренний.

Сделать несложную доработку вытяжки сможет любой желающий.

Вытяжка Bright отличается от остальных моделей в том же ценовом диапазоне техническими характеристиками: небольшим уровнем шума в максимальном режиме – всего 51 дБ и воздухопроизводительностью не менее 250 м 3/ч.

Имеет сменный угольный и акриловые (жировой) фильтры (KR-60), три скоростных режима обеспечивает один электродвигатель-вентилятор. Остальные параметры аналогичны другим моделям кухонных вытяжек.

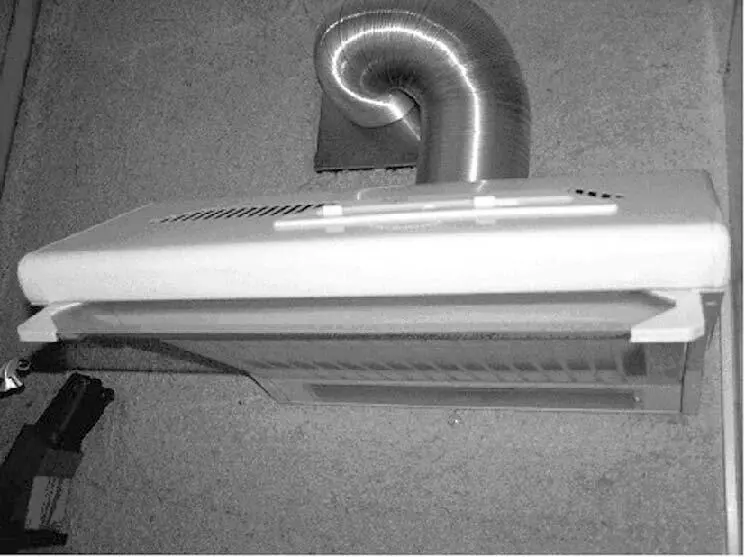

Рис. 1.12.Внешний вид кухонной вытяжки Bright в сборе

Для нашей переделки выбираем особо чувствительный датчик CG-P1 и световой индикатор в виде неоновой лампы. Датчик можно купить отдельно или снять с современного пылесоса, к примеру Elenberg VS-2015 c максимальной мощностью 1400 Вт. На рисунке 1.13 представлен вид на открытый корпус портативного пылесоса с датчиком пыли.

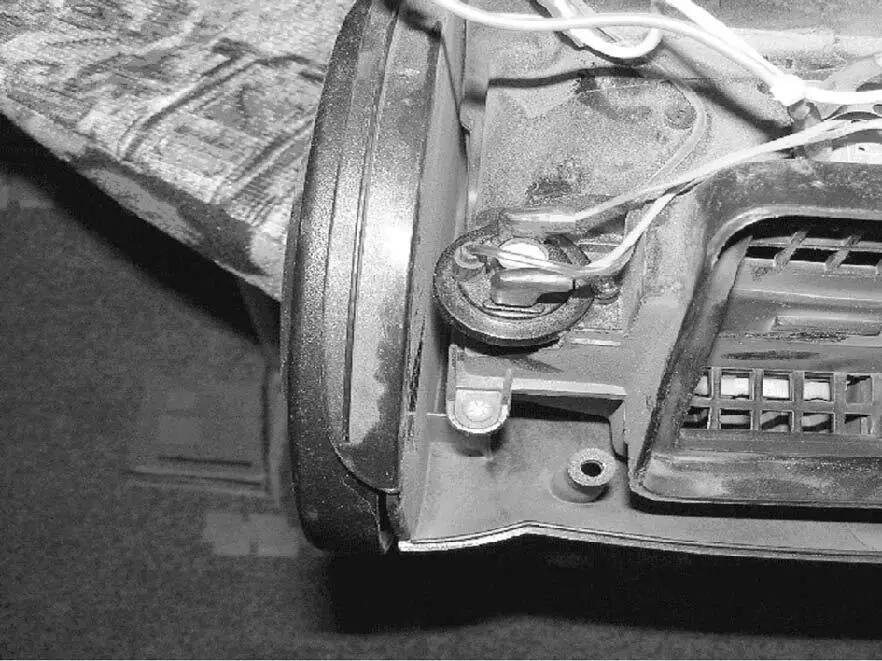

Рис. 1.12.Вид на датчик пыли CG-P1

Технические характеристики индикатора пыли CG-P1:

• ток – до 20 мА;

• напряжение – 250 В переменного тока;

• диапазон рабочих температур (в том числе температур входящего воздуха)– 0…95 °C;

• максимальное давление входящего воздуха – 5 кРа.

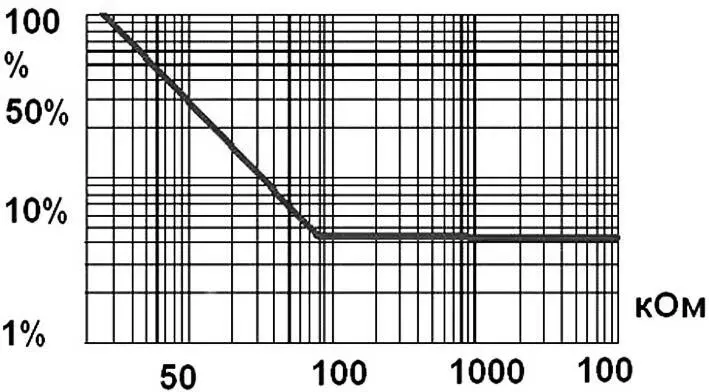

Рис. 1.14.График зависимости сопротивления датчика CG-P1 (кОм по оси ОХ) от загрязнения воздушного потока (в% по оси ОУ)

Датчик пыли серии CG-P1 предназначен для автоматического выключения. Он может использоваться в качестве защитного устройства и индикации в пылесбор-никах и разных типов вытяжек.

Принцип действия датчика пыли прост. Датчик оснащен тонкой (внутренний диаметр 0,8 мм, внешний – 1,2 мм) полихлорвиниловой трубочкой (длина 25 см). С одной стороны трубочка подключена к датчику CG-P1 (рис. 1.13), а другой ее конец выходит непосредственно в мешок пылесборника пылесоса, перед всасывающим раструбом вентилятора электродвигателя.

При наполнении пылесборника всасывание начинает тормозить, и в потоке всасываемого воздуха растет концентрация пыли, которая через трубку начинает «бомбардировать» датчик CG-P1. В результате датчик изменяет внутреннее сопротивление с единиц ГОм до десятков и сотен – в соответствии с графиком, представленным на рисунке 1.14.

Кстати, материал трубочки может быть и другим – к примеру, аналогичный медицинской капельнице с малым внутренним диаметром.

Отмечу, что датчик пыли CG-P1 – неразборный, не ремонтопригодный, не нуждается во внешнем уходе и чистке. Выпускаются изделия следующих номинальных диаметров, (мм): DN 25-40-50-65-80-150 – в соответствии с предназначением и объемом контролируемого воздушного потока.

В бытовых пылесосах я встречал только 25– и 40-миллиметровые датчики.

Изменение сопротивления (регулировка чувствительности) может быть сделано только вручную с помощью поворота эксцентрического вала в торце датчика (шлиц сделан под крестообразную отвертку) по часовой стрелке. Для этого в датчике делается отверстие под винт.

Датчик подключается в электрическую цепь согласно схеме на рисунке 1.15.

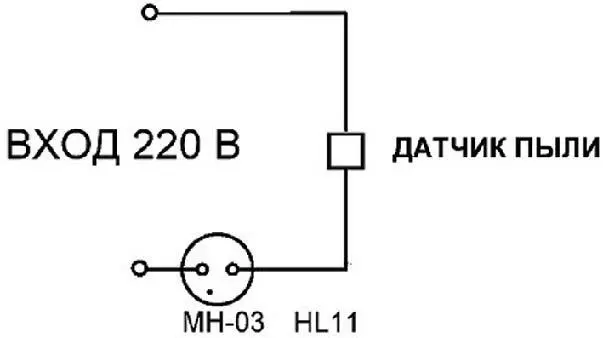

Рис. 1.15.Электрическая схема подключения датчика пыли и индикаторной лампы
