В настоящее время устройство доказало свою эффективность.

1.2. Электронный сигнализатор нарушения целостности теплоизоляции

Многие в своей жизни сталкивались с таким явлением, как продувка. Я веду речь о продувке ветром через «неплотности» в закрытом окне; причем даже современные стеклопакеты на окнах – не панацея от таких вещей. Небольшую струйку воздуха можно ощутить тактильно, буквально с помощью руки, если приложить ее к месту возможной щели. Продувание ветром с улицы сквозь щели в окнах (рамах) особенно опасны там, где на полу жилой комнаты играют дети, да и в эстетическом плане ветер с улицы портит картину – оставляет на окне черные разводы. Таким образом, нарушение изоляции в стеклопакетах можно заметить уже через неделю после их установки визуально, без всякого прибора – невооруженных глазом. Но что делать, когда проблема не выявляет себя, утечка холодного воздуха есть, но незначительная, вроде бы дети болеют от сквозняков – с улицы дует, но прямо это «не доказано». Тогда на помощь приходит простое приспособление, электрическая схема которого представлена на рисунке 1.7.

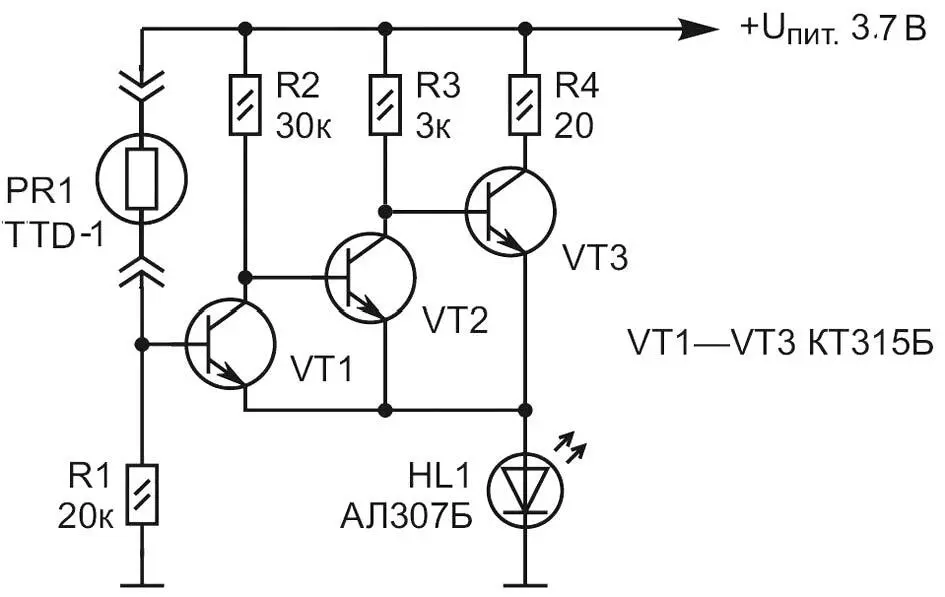

Рис 17Электрическая схема устройства Электрическая схема устройства - фото 7

Рис. 1.7.Электрическая схема устройства

Электрическая схема устройства, сигнализирующего на поток холодного воздуха (сигнализатор продувки), реализована на трех транзисторах n-p-n-проводимости.

Отличительные особенности устройства – в простоте повторения и необычном датчике – термопаре. Я взял термопару ТТД-1 от популярного мультиметра и при испытаниях обнаружил интересный эффект.

Термопара, если есть разность температур между горячим и холодным концом, вырабатывает ЭДС. Оказалось, термопара очень чувствительна к резкому изменению температуры окружающей среды.

1.2.1. Особенность идеи

Так и родилась эта идея определения места продувки (течи воздуха) в применении… термопары.

Чувствительным датчиком устройства является термопара типа К – температурный щуп ТТД-1 – термопара открытого типа от популярного цифрового мультиметра (многофункционального тестера) М-830В; подключаются в схему в качестве датчика температуры. Технические характеристики поверхностного температурного щупа ТТД-01 типа ХА (К) таковы:

• диапазон измерения температуры: -50…+300 °C;

• длина погружной части (рабочая поверхность термопары): 2,5 мм;

• длина соединительного провода: 900 мм.

Особенность щупа ТТД-1 – в малой инерционности изменения состояния, поэтому его уместно использовать для определения локального воздушного потока.

Кстати, на практике установлено, что благодаря качественному изготовлению термопар точность измерения температур (у мультиметра М-830В) весьма высока.

Термопару я расположил в самодельном корпусе от… зубной щетки – в месте перфорации (отверстий). Воздушный поток через перфорацию в корпусе устройства (см. рис. 1.8) достигает рабочей поверхности термопары ТТД-1, охлаждая ее, вследствие чего возникает ЭДС (в зависимости от интенсивности воздушного потока, воздействующего на рабочую поверхность ТТД-1).

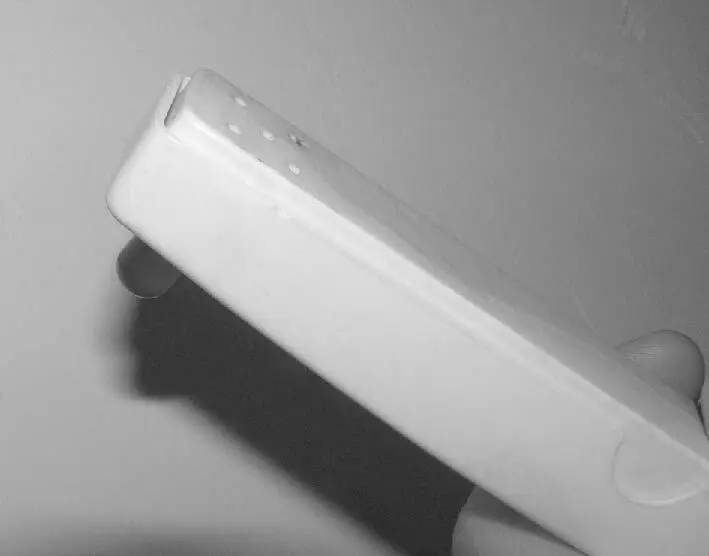

Рис 18Устройство в корпусе от зубной щетки Испытания проводились в марте - фото 8

Рис. 1.8.Устройство в корпусе от зубной щетки

Испытания проводились в марте: как известно, это самый ветреный весенний месяц.

Холодный воздух (температурой ниже нуля), проникающий через «неплотности» изоляции на застекленной лоджии, приводит к увеличению тока в цепи датчика (базы и базы транзистора VT1).

На этом эффекте термопары основана работа всей схемы. Рассмотрим ее подробнее.

Подобные схемы многократно описаны в литературе, однако, на мой взгляд, большинство из них неоправданно усложнены, хоть при этом и применяется современная электронная база – операционные усилители и компараторы. Предлагаемая же простая схема основана на принципе последовательного усиления с использованием популярных кремниевых транзисторов (имеет высокий суммарный коэффициент усиления).

Транзисторы включены по схеме с общим эмиттером по принципу усилителя тока. Когда на датчик воздействует холодный поток воздуха, ток увеличивается и изменяется величина смещения на базе транзистора VT1. Следующий каскад еще больше усиливает ток. Нагрузкой транзисторного усилителя служит светодиод HL1. Его свечение свидетельствует об обнаружении в районе установки термопары воздушной тяги.
