Идея локального нагрева небольшого участка реализована с помощью подручных деталей, которые наверняка найдутся в запасах рачительного хозяина, к числу которых, безусловно, принадлежат и радиолюбители. Причем в качестве нагревательного элемента применен обычный постоянный резистор с мощностью рассеяния 2 Вт. В зависимости от мощности и сопротивления постоянного резистора можно достичь нагрева ограниченной площадки в широком диапазоне температур – до 40–60 °C.

Схема устройства представлена на рисунке 1.1.

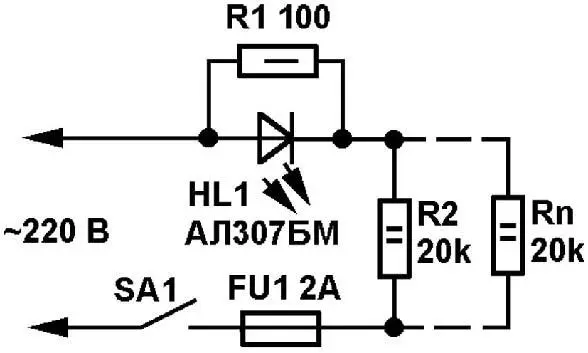

Рис. 1.1.Электрическая схема устройства локального нагрева

Электрическая схема состоит из нагревательного элемента R2, светодиодного индикатора HL1 и шунтирующего резистора R1. Последний защищает светодиод от колебаний напряжения. В данной схеме светодиод HL1 (его можно включать в любом направлении, поскольку род тока в осветительной сети 220 В – переменный) выполняет роль индикатора рабочего состояний устройства, ведь если нагревательный элемент выйдет из строя, электрическая цепь будет разомкнутой и светодиод погаснет. Кроме того, в моей конструкции он мерцает (с частотой 50 Гц) довольно комфортно, являясь дополнительным индикатором исправности сети.

Впрочем, если кому-то такая индикация покажется избыточной – в данной и без того простой схеме, – смело удаляйте из схемы элементы R1 и HL1; от этого ее работоспособность не уменьшится.

При указанных на схеме значениях элементов нагрев кафельной пластины до температуры 40 °C достигается за 7–8 минут. Еще через 10 минут эта температура стабилизируется в диапазоне 50–55 °C.

В моей конструкции, которую можно взять за пример для более глубоких разработок – в части практического применения идеи, – нагревательный элемент приклеен с помощью теплостойкого клея Fix-it (см. рис. 1.2) в центре кафельной пластины размерами 2x3 см, с обратной (тыльной) ее стороны.

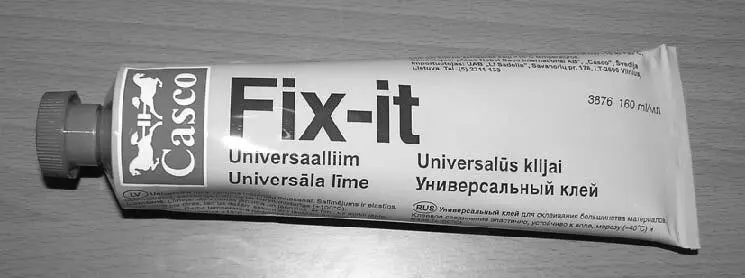

Рис. 1.2. Клей Fix-it склеивает столь хорошо, что конструкции после его применения выдерживают вес до 120 кг– на разрыв

Почему именно этот клей?

Ни один другой клей не обладает после высыхания столь «мощными» качествами; он может склеивать даже… камни, подходит для склеивания большинства материалов, хорошо пристает к влажным, холодным и окрашенным поверхностям. Клеевое соединение эластично, устойчиво к влаге и морозу (температуре окружающего воздуха -40 °C) и жаре (+100 °C), то есть выдерживает нагрев.

Испытан при склеивании частей металла, резины, кожи, древесины и других материалов.

Почему для данной разработки выбран именно кафель? Это хорошо проводящий тепло материал, отвечающий всем нормам электробезопасности (электрический ток не проводит, огнеупорный, твердый, маленький участок кафеля трудно расколоть). Поэтому касание к кафелю со стороны, обратной монтажу электрических проводов и нагревательного элемента, абсолютно безопасно для человека и животного. С другой стороны (с лицевой) кафельная плитка имеет гладкую полированную поверхность, что дает возможность фантазировать о практическом применении устройства, о чем поговорим чуть ниже.

Пожалуй, единственное ограничение, которое все же оставил бы, – такую конструкцию не стоит помещать в жидкую среду (чтобы не было проводимости тока). В любой другой среде и в качестве решения задачи локального подогрева она, пожалуй, покажет свои лучшие универсальные качества.

На рисунке 1.3 представлен вид на приклеенный с тыльной стороны кафеля резистор R2.

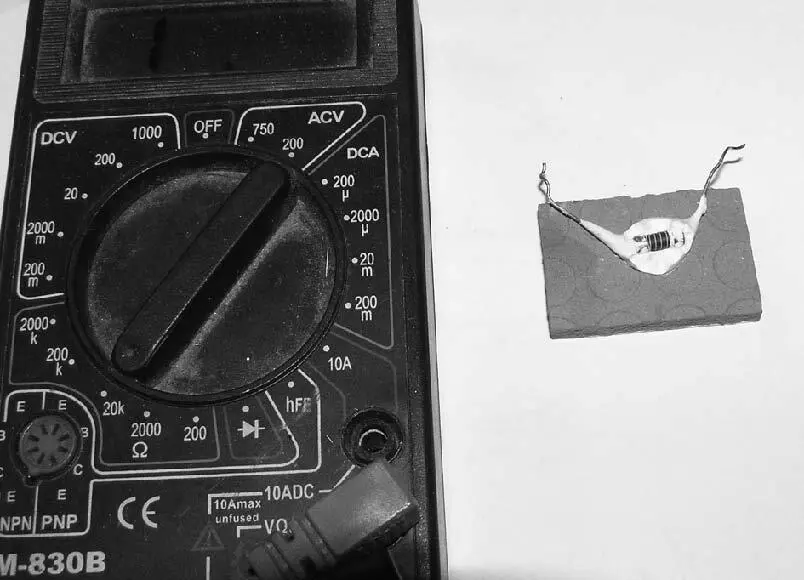

Рис. 1.3.Вид на приклеенный с тыльной стороны кафеля резистор R2

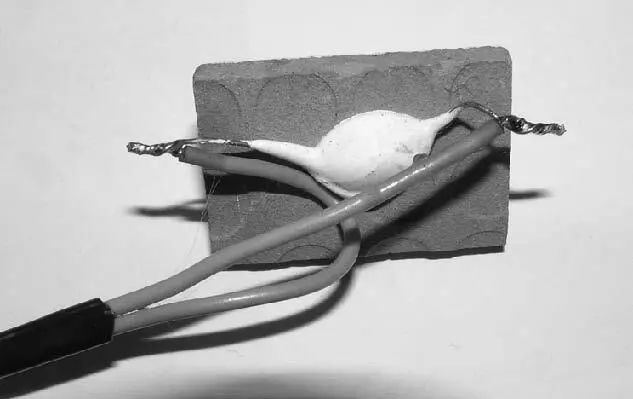

Рис. 1.4.Вид на подключение проводников к нагревательному элементу – резистору

На рисунке 1.4 представлен вид на подключенные к резистору провода.

С учетом электрической схемы (рис. 1.1) и незначительной мощности потребления мною применен двужильный провод ШВВП 2x0,75 мм. Его длина от розетки до места монтажа кафельной пластины с резистором – 2,5 м. С учетом небольшой мощности конструкции падение напряжения в проводах незначительное.
