Для предохранения древесины от загнивания затесы и места сверления под штыри обрабатывают креозотом или пастой. К стальным траверсам штыри разрешается крепить сваркой.

На стене фарфоровые изоляторы располагают в шахматном порядке на расстоянии 25–30 см. Для однофазной сети монтируют два изолятора, для трехфазной – четыре изолятора.

Для установки изоляторов на стену из бревен (бруса) сначала берут брусок толщиной 7-10 см и крепят к дому. Затем в бруске сверлят отверстия и вкручивают в них крюки изолятора (рис. 1.10).

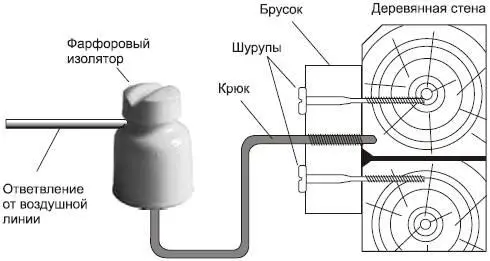

Рис. 1.10. Крепление фарфорового изолятора к стене деревянного дома

В зданиях с бетонными или кирпичными стенами для каждого крюка пробивают гнездо на глубину 100 мм и диаметром в 2,5 раза больше диаметра самого крюка и закрепляют крюк цементным раствором (рис. 1.11). После того как раствор затвердеет, можно будет монтировать провода.

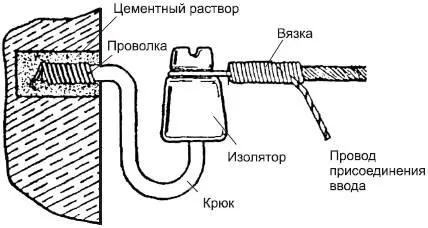

Рис. 1.11. Крепление фарфорового изолятора к бетонной стене дома

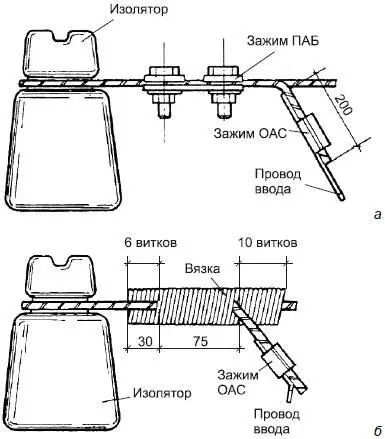

Рис. 1.12. Крепление провода ответвления к изолятору: а – зажимом; б – вязкой

Для провода АВТВ или АВТУ нужен один изолятор, на котором закрепляют несущий трос. В остальных случаях при однофазном вводе потребуется два изолятора, при трехфазном – четыре (по числу проводов).

Провод ввода нельзя присоединять непосредственно к натянутому проводу ответвления, т. к. это может вызвать обрыв последнего.

Отрегулированные провода закрепляют на изоляторах промежуточной, угловой или оконечной опор вязками, которые не должны допускать перемещения провода из одного пролета в другой [9]. Вязку выполняют перевязочной проволокой, длина которой указана в табл. 1.2. При креплении (вязке) проводов на изоляторах рекомендуется пользоваться клетневкой 1.

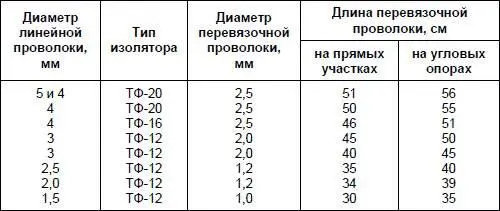

Таблица 1.2. Выбор диаметра и длины перевязочной проволоки

Технология вязки на различных участках линии приведена в прил. П1.3. Стале-алюминиевые провода крепят на изоляторах алюминиевой мягкой проволокой диаметром 3 мм или стальной оцинкованной перевязочной проволокой диаметром 2,5 мм. В месте вязки на провод по направлению повива алюминиевых проводников плотно наматывают алюминиевую ленту. При вязке биметаллических сталемедных проводов биметаллической перевязочной проволокой под последнюю подкладывают медную ленту (фольгу) размером 300x10x0,1 мм. Если применяется медная перевязочная проволока, медную ленту не подкладывают.

Когда для электроприемников требуется защитное зануление, потребителю следует соорудить повторное заземление нулевого провода. Однако потребитель может его не делать, если повторное заземление есть на опоре ВЛ и длина ответвления не превышает 10 м. Повторное заземление на ВЛ определяют по наличию заземляющего спуска, к которому присоединены нулевой провод, а также крюки или штыри изоляторов. Заземляющий спуск прокладывают по стойке опоры до заземлителя (одной или нескольких труб, полос или иной металлической массы, заглубленной в землю). Длина деталей заземлителя, число стержней или труб и глубина их заложения зависят от свойств почвы (грунта) в месте сооружения и уровня грунтовых вод. Поэтому требования к заземлителю получают от владельца сетей по данным проекта ВЛ. Остальные размеры принимают по табл. 1.3.

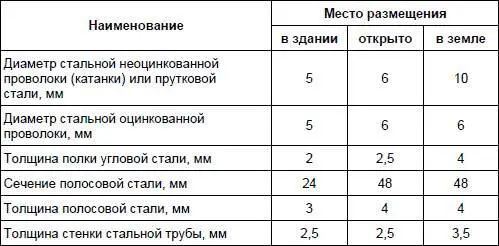

Таблица 1.3. Наименьшие размеры деталей заземлителя и заземляющего спуска

Ввод в строение (от зажимов в месте соединения проводов ответвления и ввода до пункта учета электроэнергии) следует выполнять изолированным проводом или кабелем с негорючей оболочкой сечением не менее: для алюминия – 4 мм2, для меди – 2,5 мм2. Сечение, марки проводов и кабелей на вводе выбирают с учетом их назначения и условий применения согласно табл. 1.4.

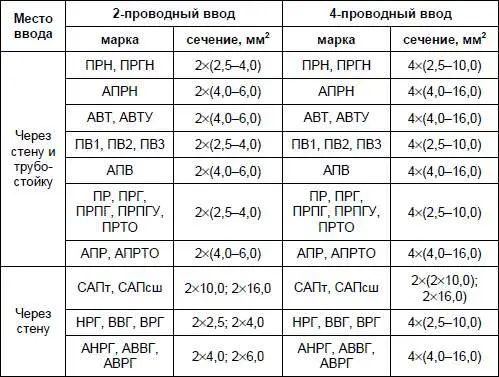

Таблица 1.4. Выбор проводов (кабелей) ввода
