Ответвление считают частью воздушной линии, его обслуживает владелец электрических сетей до изоляторов на стене строения, включая соединения у изоляторов.

К частным домам поселкового типа, садовым или дачным домам ответвление обычно выполняют двумя проводами (однофазный ввод): фазным и нулевым. Иногда возникает необходимость в трехпроводном ответвлении (двухфазный ввод, когда два фазных провода и один нулевой), чтобы получить два однофазных ввода (например, для двухквартирного дома). При этом нулевой провод общий, фазные провода обязательно разные.

Ответвления из четырех проводов (трехфазный ввод, три фазных и один нулевой) делают редко. Трехфазный источник питания имеет преимущество перед однофазным: появляется возможность пользоваться как однофазным, так и трехфазным потребителями электроэнергии, например можно подключить трехфазный электродвигатель.

Иногда для загородного дома делают ответвление не по воздуху, а под землей (рис. 1.4). Это более стабильный и безопасный вид ответвления, который не подвержен ветровым нагрузкам, обрывам при обледенении, прикосновении длинных предметов или при проезде негабаритного транспортного средства.

Рис. 1.4. Схема ответвления под землей, проложенная между воздушной линией и домом

Для ответвления можно применить кабель с медными жилами (например, марок ВВГ, ПВО) сечением не менее 2,5 мм2 или алюминиевыми жилами (марки АВВГ, АПВГ) сечением не менее 4 мм2. Кабель прокладывают по стойке опоры: в верхней части открыто на скобах, а начиная с 1,5 м от уровня земли в трубе на глубину 0,7 м. Затем кабель ведут в траншее глубиной не менее 0,7 м до здания и, наконец, в трубе выводят на наружную стену.

Ответвление под землей, проложенное между ВЛ и домом, можно представить в виде нескольких частей [2, 3]. Части кабеля ответвления у столба и вдоль стены дома должны быть обязательно в защитных металлических трубах, а часть ответвления, находящаяся в грунте, может быть уложена и без труб. Тип укладываемого кабеля должен соответствовать условию его размещения в грунте, а в расчете сечения жил, в отличие от прокладки ответвлений по воздуху, не нужно учитывать механические нагрузки. Определять сечение в этом случае нужно в основном по электрической нагрузке.

Для устройства подземного ответвления у столба воздушной линии следует использовать Г-образный отрезок трубы. На стене дома ответвление также устанавливают в защитной трубе. Форма изгибов трубы может быть произвольная, она может огибать цоколь фундамента. Для облегчения ввода в трубу кабеля радиусы изгибов должны быть максимально большими. Трубу необходимо надежно закрепить на стене здания так, чтобы она поднималась не менее чем на 1,8 м от земли. Еще лучше, если труба будет цельной и пройдет через стену дома до самого вводного устройства.

Для подземной части ответвления прокладывают траншею глубиной 60–80 см. Грунт для заполнения траншеи очищают от камней и стекол. В траншею кабель укладывают на слой земли, не содержащей камней, шлака и строительного мусора. Уложенный кабель желательно защитить от случайных повреждений. Для этого подойдут бетонные плиты, кирпичи или отрезки металлических труб произвольного диаметра, в которые вводят кабель. Трубы не следует соединять встык, нужно сделать так, чтобы отрезки труб входили один в другой. Над кабелем выполняют такую же засыпку, как и при его укладке.

Ввод кабеля ответвления через стены строения выполняют в защитных кожухах из металлических или пластиковых трубок (рис. 1.5). Одно из лучших решений – проводка кабеля через стену в той же трубе, в которой он выходит из-под земли. Такой же способ можно применить и для прохода через кирпичную или бетонную стену.

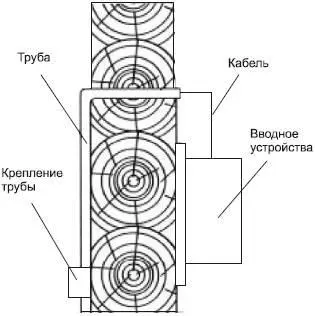

Рис. 1.5. Схема прохода кабеля сквозь стену

Внимание!

При кабельном ответвлении на обслуживании владельца сетей находятся кабель и контактные соединения его наконечников. Он несет ответственность за их исполнение и состояние.

Чтобы все работы по сооружению ответвления, выполненные своими силами, были приняты владельцем сети без замечаний, заблаговременно пригласите его представителя и ознакомьте со своими решениями и материалами.
