Виктор Пестриков - Современный дачный электрик

После этого заказывают проект электроустановки дома (раньше это называлось внутренней проводкой) в лицензированной проектной организации. В проекте отражают структуру электроустановки, принципиальные схемы распределительных устройств, расположения электрооборудования и электропроводок, мощность и число светильников и т. д. Получив папку исполнительной документации, вы согласовываете проект везде, где положено (но лучше пусть это сделает проектант). Услуги электромонтажа оказывает "Энергосбыт", т. к. это должны делать профессионалы.

Оплатив выполнение работ по подключению дома к электросети при завершении монтажа, вызываете представителей "Энергоконтроля". Мастер или лаборатория проверяют выполнение работ, пломбируют счетчик. По окончании работ вы забираете в "Энергосбыте" абонентскую книжку, и ваш дом подключают к сети.

Воздушную линию ввода прокладывает служба энергонадзора, при этом должны быть обеспечены следующие условия:

• ВЛ должна иметь длину не более допустимой (25 м); если расстояние от ближайшего столба линии электропередачи до входного устройства дома больше требуемого значения, необходимо установить промежуточный столб (столбы);

• над проезжей частью (дорогой) ВЛ должна проходить на высоте не менее 6 м;

• на участке ВЛ должна проходить на высоте не менее 5 м, желательно вдоль ограды, в стороне от пешеходных дорожек и высоких деревьев (не ближе 3 м до веток);

• провода ВЛ должны пролегать выше проводов телефонной и радиолиний;

• расстояние по горизонтали между проводами ВЛ и другими кабелями (телефон, радио, телевизионный спуск от антенны и пр.) должно составлять не менее 1,5 м.

Для воздушных линий используют неизолированные провода. Провода в полимерной изоляции применять нецелесообразно, т. к. она разрушается от атмосферных воздействий и не предохраняет от поражения электрическим током. Допустимые нагрузки на провода воздушных линий определяют для температуры воздуха +25 °C из расчета максимальной температуры нагрева проводов +70 °C.

Для воздушных линий обычно применяют многопроволочные провода марки А из алюминия, марки АН и АЖ из алюминиевого сплава АСЗ и ACT, стальные, а также стале-алюминиевые провода марки АС, которые имеют сердечник из стальных оцинкованных проволок и наружный повив из алюминиевых проволок. Расплетенные провода не допускаются. Технические характеристики неизолированных проводов приведены в прил. П1.2.

Если прокладываемый (изолированный) провод не обладает необходимой прочностью, его крепят к тросу, натянутому между столбом и домом.

В качестве промежуточных столбов лучше всего устанавливать стандартные железобетонные с соблюдением соответствующей технологии заглубления в грунт и укрепления заглубленной части.

Допускается применять деревянные столбы на пасынках из железобетона или из прочных пород дерева, мало поддающихся гниению (дуб, сосна). Комлевую (подземную) часть деревянного пасынка следует обработать антисептиком (креозот, насыщенный раствор марганцовки), а затем обернуть рубероидом по битуму.

Деревянный столб крепят к пасынку, предварительно установив на нем фарфоровые изоляторы на крюках.

1.2. Ответвления для загородного дома

С ближайшей к вашему дому столба воздушной линии электропередачи выполняется ответвление проводов к изоляторам, смонтированным на стене или на крыше дома (рис. 1.3). Ответвлением называется участок проводов от ВЛ до ввода в здание. Для ответвления рекомендуется использовать медные или алюминиевые провода в атмосферостойкой изоляции.

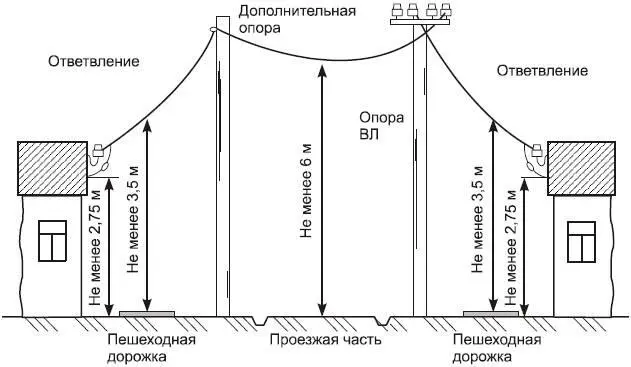

Рис. 1.3. Ответвления от воздушной линии к вводам в дома

Выбор материала провода и его сечения для ответвления зависит от расстояния (пролета) между опорой линии электропередачи и вводным устройством в дом (табл. 1.1).

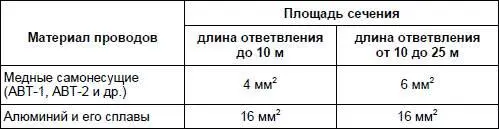

Таблица 1.1. Наименьшие допустимые площади сечения проводов для ответвлений к индивидуальным потребителям по условиям механической прочности

Если вы делаете ответвление, то лучше выбрать специальные кабели типа АВТВ или АВТУ, которые имеют четыре токоведущих жилы, а также встроенный несущий трос, принимающий основную нагрузку на себя.

Внимание!
