Виктор Пестриков - Современный дачный электрик

В хозяйстве загородного дома обычно имеется большое количество электрифицированных устройств, работающих от электродвигателей. Поэтому знание их особенностей является залогом хорошей и длительной работы устройств. Информация о различных типах двигателей, их устройстве и самостоятельном подключении в электрическую сеть приведена в главе 6.

На даче часто приходится делать различные неразъемные металлические соединения и конструкции с применением электросварки. Какой сварочный аппарат лучше подойдет для этих целей, рассказано в главе 7. Изложены необходимые знания, которыми должен обладать любой дачник, решивший самостоятельно выполнить сварочные работы. Даны рекомендации по использованию сварочных аппаратов. Приведена диагностика неисправностей некоторых сварочных агрегатов.

Чтобы садовый участок с деревьями и кустарниками радовал вас своим внешним видом, необходимо подстричь траву, придать соответствующий вид деревьям и кустарникам, а также произвести уборку территории. В этом вам большую помощь окажет современная садовая техника, например электрический триммер, электрические инструменты для стрижки живой изгороди и т. п. Все это вы найдете в главе 8, причем там описана только садовая техника, которая получает питание от электрической сети.

В приложениях приведены полезные справочные сведения к большинству глав книги.

Автор надеется, что приведенная в книге информация подтолкнет творческую мысль владельцев загородных домов в нахождении новых решений в повышении комфортности их жилища. Чтобы после этого можно было сказать: "Дача – это вторая городская квартира".

Автор считает своим приятным долгом выразить свою благодарность Леониду Кочину за проделанную им работу по редактированию.

Пестриков В. М.,

Россия, г. Санкт-Петербург, Старая Деревня

Глава 1

Электричество в загородном доме

Электросеть загородного дома состоит из двух основных частей: наружной сети, оканчивающейся узлом ввода, и внутриквартирной электропроводки, берущей свое начало с распределительного электрощитка.

1.1. Подвод электроэнергии

Электроэнергия подается в загородные дома от трансформаторных подстанций, где напряжение 6-35 кВ понижают до низкого, трехфазного напряжения 220/380 В. Такая трансформаторная подстанция состоит из одного трансформатора, установленного на незатопляемой паводковыми водами площадке, в центре нагрузок или вблизи от него (рис. 1.1). К трансформаторной подстанции напряжение поступает по воздушной линии (ВЛ), а затем оно распределяется по всем домикам в поселке, также по воздушным линиям, которые закреплены на столбах.

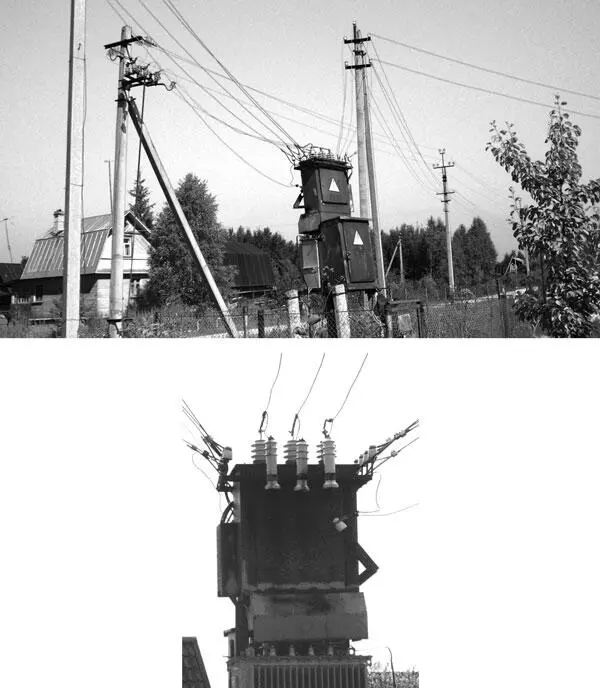

Рис. 1.1. Общий вид трансформаторной подстанции и трансформатора в дачном поселке

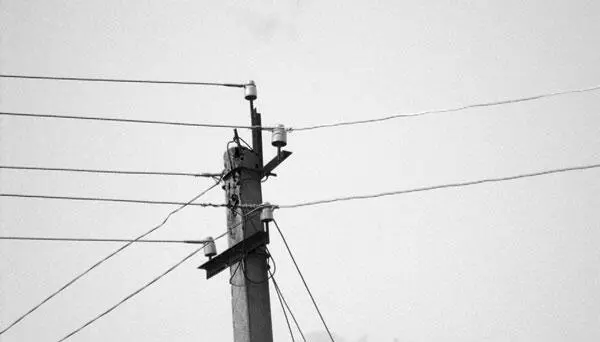

К узлу ввода дома электричество, как правило, подводится воздушной линией (рис. 1.2).

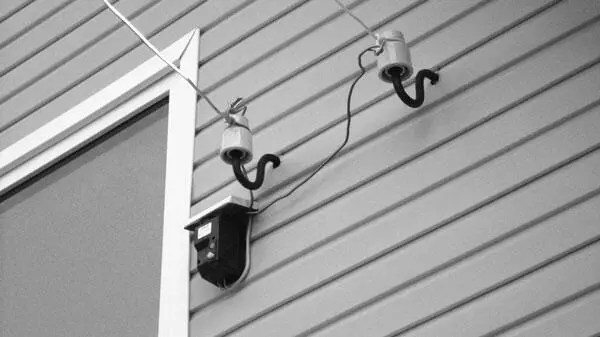

Рис. 1.2. Подвод электричества к загородному дому

Технологическое присоединение к электрической сети дома осуществляется в соответствии с требованиями «Правил технологического присоединения энергопринимающих устройств», утвержденных постановлением Правительства РФ от 27 декабря 2004 года № 861 (в редакции постановления Правительства РФ от 25 апреля 2009 года № 334).

Для подключения дома к электросети необходимо вначале подать заявление в местный "Энергосбыт" и получить технические условия (ТУ) на присоединение к электросети (см. прил. П1.1). Через некоторое время приходит мастер участка и оценивает резервы местных электросетей, а затем составляет смету. Если подключать вас будет та же организация, вам вручат счет за резервируемую мощность, столбы и кабель, а также план выполнения работ. По предъявлении квитанции выдадут ТУ с описанием всех требований к подключению.

Если присоединяемая мощность превышает 2000 кВт, то заявку с пакетом документов, например в Московском регионе, подают в Отдел обслуживания клиентов Исполнительного аппарата ОАО "МОЭСК". В дальнейшем составляется смета с учетом необходимости установки новой подстанции, что стоит очень дорого [1].
