По способу прохода внутрь здания и закрепления трубостойки различают: ввод трубостойкой через стену и через крышу. На вводе от воздушной линии наличие паек недопустимо.

Наиболее удобен ввод трубостойкой через стену. При вводе через стену на фарфоровых изоляторах провода нужно прокладывать в пластиковых или резиновых трубах (рис. 1.13). Причем каждый из изолированных проводов ввода помещают в отдельную изоляционную трубку. Расстояние между проводами в стенах должно быть не менее 5 см, если они кирпичные или бетонные, и не менее 10 см, если они деревянные. Заметим, что сегодня в магазинах трудно найти фарфоровые изоляторы для прохода провода. В связи с этим вместо них может быть использована соответствующего диаметра гладкая одностенная сверхтяжелая труба из самозатухающего ПНД или, в крайнем случае, гофрированная труба из самозатухающего ПНД (черного цвета) [10].

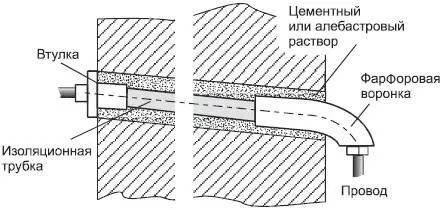

Рис. 1.13. Проход провода ввода через стену

На наружные концы изоляционных трубок надевают фарфоровые воронки, на внутренние – втулки; зазоры между поверхностью отверстия в стене и изоляционной трубкой заделывают алебастровым или цементным раствором.

Во избежание скопления в отверстиях внутри стены влаги и попадания ее в фарфоровые воронки и резиновые трубки проходы через стены устраивают с небольшим (около 5°) уклоном в наружную сторону, а в нижней точке изгиба трубы должно быть просверлено отверстие диаметром 5 мм для выхода конденсационной влаги. После прокладки проводов входные отверстия воронок и втулок заделывают.

В тех случаях, когда до проводов ввода от поверхности земли невозможно обеспечить требуемое расстояние (2,75 м), необходима установка трубостойки. Если расстояние от поверхности земли до нижней точки трубостойки, устанавливаемой на стене, менее 2 м, то применяют ввод трубостойкой через крышу (рис. 1.14). Этот способ менее удобен, т. к. здесь очень важно качество монтажа прохода через кровлю и требуется его надежная гидроизоляция.

Рис. 1.14. Варианты ввода с трубостойкой

Большие трудности вызывает закрепление трубостойки на крыше с помощью растяжек. Чтобы избежать самооткручивания гаек в болтовых креплениях вводов от воздействия порывов ветра и раскачиваний, нужно выполнять все болтовые крепления вводов с применением пружинящих шайб. Расстояние от самого нижнего проводника ввода через трубостойку до поверхности крыши не должно быть меньше 2,5 м.

Герметизация мест ввода проводов и кабелей через стены и трубостойки выполняется в соответствии с требованием строительных норм и правил.

1.4. Вводное устройство

Провод ввода может соединять ответвление со щитком счетчика внутренней электропроводки или идти от изоляторов до вводного устройства, а оттуда к щитку. Чаще встречается последний вариант ввода.

Для ввода применяют изолированные провода или кабель. Сечение токопроводящих жил вводного кабеля или провода рассчитывают в соответствии с ПУЭ. Присоединение ввода к ответвлению выполняет персонал энергоснабжающей организации.

Если ответвление присоединено к магистрали воздушной линии через предохранитель или иной аппарат защиты на ток менее 25 А, установка вводного устройства не обязательна.

Вводное устройство применяют для того, чтобы при неисправности внутренней электропроводки обеспечивалось автоматическое ее отключение от магистральной линии. Кроме того, появляется возможность отключить проводку во время ремонта или на период длительного бездействия. С этой целью в цепях разных проводов сети устанавливают предохранители, автоматические выключатели или аппараты защитного отключения.

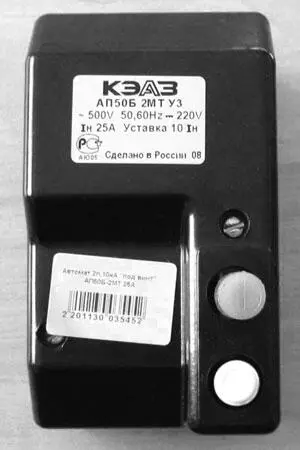

В качестве вводного устройства в загородных домах обычно используют автоматический выключатель. Современные автоматические выключатели обеспечивают защиту от короткого замыкания и от перегрузки электросети. Для одноквартирного дома номинальный ток защитного аппарата составляет не более 25 А (рис. 1.15) [11]. На вводах в многоквартирный дом или в тех случаях, когда применяют однофазные электроприемники мощностью свыше 1,3 кВт, может потребоваться аппарат на ток силой более 25 А.
