Помните, что на всем протяжении ответвления от ВЛ до вводного устройства кабель не должен иметь скруток, сращиваний и паек. Его длина должна быть тщательно просчитана, поэтому приобретать его нужно с некоторым запасом. Не рекомендуется устанавливать токоведущие провода своими силами, т. к. этим должен заниматься специалист-электрик.

1.3. Установка изоляторов

Для изоляции и крепления проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока напряжением от 0,23 до 1 кВ включительно частотой до 100 Гц при температуре окружающего воздуха от -60 до +50 °C в 1970–1980 годах широко применяли стеклянный штыревой изолятор НС-18А. Этот изолятор устанавливали и на линиях 220В/380В. Заметим, что цифра в обозначении изолятора представляет собой диаметр крюка в миллиметрах.

В настоящее время широкое распространение получили более дешевые аналоги: фарфоровый изолятор ТФ-20 01 и полимерный НП-18 [5, 6].

Изолятор линейный штыревой низковольтный фарфоровый типа ТФ-20 01 (рис. 1.6) предназначен для изоляции и крепления неизолированных проводов на воздушных линиях электропередач (ЛЭП), распределительных устройствах (РУ) электростанций, подстанций переменного тока напряжением до 1000 В, линий связи и радиотрансляционных сетей. Изолятор ТФ-20 01 является наиболее распространенным штыревым фарфоровым изолятором для линий 220В/380В с незащищенными проводами, устанавливается на траверсы серии ТН с помощью колпачков К-5 (КП-18).

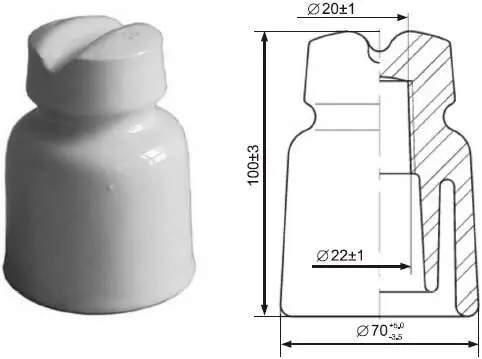

Рис. 1.6. Изолятор линейный штыревой фарфоровый типа ТФ-20 01

Для крепления штыревых изоляторов воздушных линий электропередач 0,4-10 кВ на стандартные металлоконструкции и крюки используют колпачки типа К или КП. Изоляторы НС-18А, ТФ-20 01, НП-18 и ТП-20 крепят с помощью колпачков марки К-5 (КП-18) с диаметром верхней части штырей 16 мм (рис. 1.7) [4].

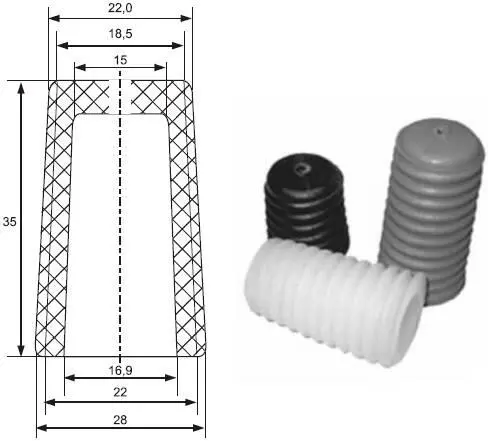

Рис. 1.7. Колпачки серии К, КП

Изоляторы должны быть расположены вертикально, головкой вверх. Наклон до 45° к вертикали допускается только при креплении обводного провода. Перед установкой изолятор необходимо очистить от грязи ветошью, смоченной в керосине.

В настоящее время в связи с прогрессом в производстве электротехнических изделий фарфоровые изоляторы заменяют полимерными. Изоляторы НП-18 и ТП-20 (рис. 1.8) изготавливают взамен фарфоровых НС-18А и ТФ-20 на основе современных высокопрочных полимеров армированных на 30 % стеклом с модификацией поверхности кремнийорганическими композициями диффузионным методом [7].

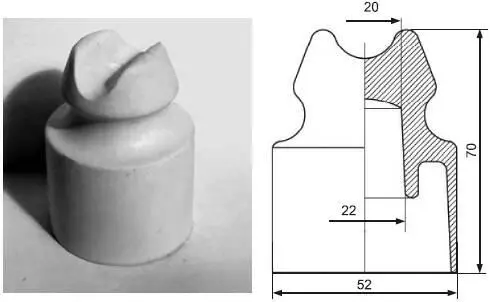

Рис. 1.8. Изолятор НП-18, ТП-20

Изоляторы НП-18 и ТП-20 предназначены для изоляции и крепления провода на воздушных линиях электропередач и распределительных устройствах электростанций и подстанций переменного тока напряжением до 1000 В. Эксплуатируются при температуре окружающего воздуха до -60 до +50 °C.

Габариты и присоединительные размеры фарфоровых и полимерных изоляторов полностью идентичны, а по электрическим характеристикам, особенно в сложных условиях эксплуатации, последние превосходят фарфоровые ТФ-20 01 и стеклянные НС-18А. Полимерные изоляторы практически не бьются, устойчивы к актам вандализма и удобны в транспортировке из-за малого веса.

При напряжении до 0,4 кВ изоляторы ТФ-20 крепят к деревянным опорам стальными крюками КН-18 массой 0,8 кг (рис. 1.9). Изоляторы типа ТФ-20 01 крепят к крюкам через колпачки марки К-5 [8].

Рис. 1.9. Крюк КН-18 для крепления изоляторов ТФ-20 к деревянным опорам

На одном изоляторе может крепиться несколько проводов: отводы от линии, ответвления к вводам и т. д.

Штыревые изоляторы должны быть прочно навернуты на крюки при помощи пластмассовых колпачков типа ПКН.

Для прочного закрепления крюков в опоре отверстия под них нужно сверлить по внутреннему диаметру резьбы. Глубина отверстия должна быть на 15–20 мм меньше нарезанной части крюка. Крюк обязательно следует ввертывать в тело опоры на 10–15 мм глубже длины нарезки резьбы.

При креплении штырей на деревянных траверсах с обеих сторон траверсы нужно установить шайбы толщиной 4 мм и диаметром 75 мм. Зазор под шайбами должен быть минимальным.
