Рис. 1.15. Автоматический выключатель АП 50Б

Если применяют плавкий предохранитель, то кроме него нужен коммутационный аппарат, например пакетный выключатель или рубильник (при автоматическом выключателе дополнительный коммутационный аппарат не требуется).

Предохранители, а также однополюсные защитные автоматы монтируют только в фазных проводах. Согласно ПУЭ установка этих аппаратов в нулевом проводе не допускается. Линию нулевого провода можно разрывать только при одновременном разрыве линий фазных проводов. При однофазном ответвлении это обеспечивают двухполюсные коммутационные или защитные аппараты. Можно применить и трехполюсный аппарат, но при однофазном (двухпроводном) вводе один из полюсов не задействуют (рис. 1.16).

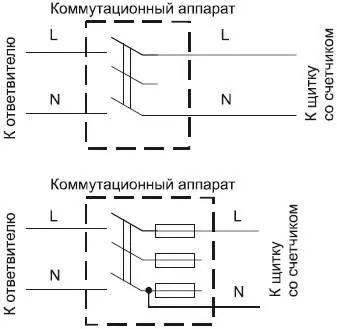

Рис. 1.16. Подключение трехполюсного коммутационного аппарата к однофазному ответвлению

Вводное устройство должно быть защищено от попадания дождя или снега на его токоведущие части и от случайного прикосновения, поэтому желательно выбирать аппараты, соответствующие требованиям по защите и условиям эксплуатации, либо монтировать их в металлическом или пластмассовом корпусе.

Если вводное устройство находится внутри жилого здания, то хорошим приобретением для будущего хозяина коттеджа будет вводно-распределительное устройство типа ВРУ, состоящее из панелей одностороннего обслуживания, с рубильниками, предохранителями и автоматическими выключателями.

Аппараты вводного устройства, установленные на наружной стене дома, защищают от случайного прикосновения и попадания осадков жестяным, пластмассовым или деревянным кожухом. Расстояние от токоведущих неизолированных частей до стенок защитного кожуха должно быть не менее 10 мм.

Бытует ошибочное мнение, что установка предохранителей в линии не только фазного, но и нулевого проводов повышает надежность защиты [12]. В действительности обрыв электрической цепи, связанной с нулевым проводом, в том числе и при перегорании предохранителя в его цепи, может привести к опасным для жизни последствиям. Одно из средств обеспечения безопасности при нарушении изоляции – зануление, т. е. соединение металлических токоведущих частей электрооборудования с заземлением нулевым проводом. Если же в цепи нулевого провода находится предохранитель или автомат, он может сработать и отключить нулевой провод, что равносильно отключению зануления, обеспечивающего защиту работающего от поражения электрическим током.

Внимание!

Не разрешается устанавливать однополюсные защитные или коммутационные аппараты в цепи нулевого провода. При монтаже электропроводки следует тщательно выполнять все соединения по схеме.

1.5. Электрощиток

Со стороны ввода в дом потребитель должен сделать проводку между вводным устройством и электросчетчиком. Вводное устройство со стороны ответвления от ВЛ подключают изолированными проводами сечением 4 или 6 мм2 (для медных допускается 2,5 мм2).

Изолированные провода к проводам ответвления у изоляторов на стене здания присоединяет персонал владельца сетей, а к вводному устройству – потребитель. Если ответвление выполнено тросовым проводом или кабелем, токоведущие жилы к вводному устройству подключает владелец сетей. Со стороны ввода в здание потребитель должен сделать проводку между вводным устройством и электросчетчиком.

При монтаже любого трех– или однофазного вводного устройства без коммутационного аппарата нулевой провод ответвления при помощи отдельного зажима соединяют с соответствующим проводом, идущим к счетчику. Соединение скруткой можно допустить, если провода сваривают или паяют, но в условиях индивидуального строительства эту работу с алюминиевыми проводами выполнить трудно. Поэтому для соединения используют контактный зажим от какого-нибудь электрического аппарата, например одногнездовой зажим к проводам сечением до 4 мм2, применяемый в светильниках, или зажим из ответвительной коробки. Диаметр контактных винтов должен быть 4–6 мм. Если соединяемые провода из разных металлов, каждый крепят отдельным винтом.

Электрическая энергия подается на домовой электрощиток, который обычно состоит из самого щитка, счетчика электроэнергии и автоматических выключателей (автоматов) в качестве предохранителей (рис. 1.17). Число таких выключателей соответствует числу групп электросетей в доме. На современном электрощитке могут быть приварены контактной сваркой две DIN-рейки: одна для установки автоматических выключателей, а вторая – для нулевой шины. Эти приборы могут быть смонтированы на металлической панели или внутри металлического шкафчика с дверцей.
