Счетчик "Соло" предназначен для однотарифного учета потребления электрической энергии в однофазных цепях переменного тока напряжением 220 В частотой 50 Гц. Преимущественно используются в жилом и коммерческом секторе. Устанавливаются в местах, защищенных от атмосферного влияния и механических повреждений: в пластиковых боксах, щитах с монтажной панелью, этажных и квартирных щитках. Отличительная особенность счетчика – высокая степень защиты, что обеспечивает работоспособность этой модели в помещениях с высокой степенью загрязнения воздуха.

Счетчик "Соло" выпускается в трех вариантах корпуса, но с одинаковыми техническими и эксплуатационными характеристиками:

• "Соло Шунт" – в традиционном круглом корпусе с креплением на монтажную панель (рис. 1.19);

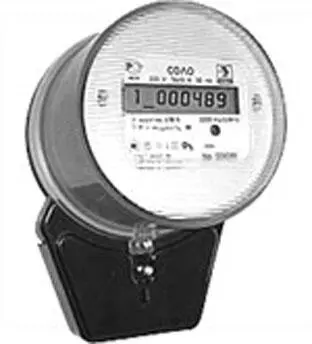

Рис. 1.19. Общий вид электросчетчика однофазного однотарифного «Соло Шунт»

• «Соло DDS» – в плоском корпусе, с современным технологическим дизайном и креплением на монтажную панель;

• "Соло Din" – в плоском корпусе с креплением на DIN-рейку.

Технические характеристики электросчетчика "Соло":

• класс точности 1,0;

• номинальное напряжение 220 В;

• номинальный (максимальный) ток 5(60) А;

• рабочий диапазон температур от -40 до +55 °C;

• тип счетного механизма: ЭМ или ЖКИ;

• габаритные размеры:

– в круглом корпусе 215x134x113 мм;

– в прямоугольном корпусе 208x132x69,3 мм;

• масса 0,7 кг.

Серия "Соло" с механическим отчетным устройством имеет защиту от "сматывания" показаний, т. е. реверсивный счетный механизм, работает на увеличение при любом направлении вращения барабана. Широкий диапазон рабочих напряжений от 176 до 420 В, что подходит для сетей, подверженных скачкам напряжений. Степень защиты приборов "Соло Шунт" и "Соло DDS" – IP54, "Соло Din" – IP40. Модели оснащены телеметрическим импульсным выходом и световым индикатором работы.

Межповерочный интервал электросчетчика после включения в сеть, составляет 16 лет. Срок службы 30 лет. Срок гарантийного обслуживания 36 месяцев.

1.6.4. Модели однофазных многотарифных электросчетчиков

Одним из самых простых вариантов многотарифных счетчиков можно назвать счетчики с двухтарифной системой учета электрической энергии. Такие счетчики позволяют вести учет электроэнергии по двум тарифам: дневному и ночному. К слову, большинство ночных тарифов гораздо выгоднее для потребителей. Также есть многотарифные счетчики, которые могут вести учет по нескольким тарифам в различных временных зонах суток для нескольких типов дней. Каждый месяц у таких счетчиков производится программирование по индивидуальному расписанию тарифов. Рассмотрим многотарифный электросчетчик «Меркурий 200» (рис. 1.20). Счетчики электрической энергии «Меркурий» выпускает концерн «Инкотекс» (г. Москва, http://www.incotexcom.ru/).

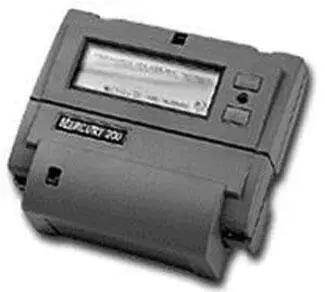

Рис. 1.20. Общий вид однофазного многотарифного электросчетчика «Меркурий 200»

Счетчик «Меркурий 200» используется в сетях электропитания для измерения, учета и отображения показателей потребления электрической энергии. Возможна передача данных со счетчика другим устройствам через интерфейсы CAN, RS-485 и PLC. Чтобы разделить количество энергии для различных групп пользователей, следует настроить несколько тарифов. Общий подсчет количества электроэнергии, прошедшей через счетчик, также сохраняется в его памяти. Цифровой способ измерения показателей соответствует требованиям ГОСТ 30207 и МЭК 1036.

Дополнительно счетчик "Меркурий 200" содержит две опции: подсчет всей энергии, израсходованной с начала работы прибора, и к началу одиннадцати последних месяцев. Встроенный тарификатор можно запрограммировать по четырем различным тарифам и для каждого месяца ввести собственное расписание, при этом учитывается переход на зимнее и летнее время. Он также позволяет выполнять подсчет в восьми различных интервалах суток и четырех видах дней. В суточном диапазоне минимально программируемой единицей времени является минута. Информация отображается на жидкокристаллическом индикаторе.

Посредством интерфейсов передаются значения параметров электрической сети: текущие уровни напряжения и силы тока. Счетчик "Меркурий 200" также измеряет мощность в собственной нагрузке.
