В отличие от малого образца мина большого образца имеет длинную трубку 21 , наглухо скреплённую с корпусом 12 мины. В этой трубке помещается часть разрывного заряда с двумя соединяющимися гнёздами — малым и большим.

2. Держа головную часть мины трубкой 21 вверх, вставить в малое гнездо в разрывном заряде детонирующее устройство (см. рис. 12) так, чтобы бумажный кружок, прикрывающий отверстие б (над капсюлем-детонатором) был обращён наружу.

3. Вставить в большое гнездо в разрывном заряде взрыватель (см. рис. 11) так, чтобы торец его с отверстием а (над капсюлем-воспламенителем) был обращён внутрь, т. е. к детонирующему устройству.

4. Не изменяя положение головной части мины, навинтить ствол на её трубку 21 , причём нужно удерживать выступающий из ствола полусферический фланец хвостовой части мины.

Примечания. 1. Если после отделения головной части мины будет обнаружено детонирующее устройство и взрыватель, то такое приспособление никаких приёмов по подготовке его к стрельбе не требует. В этом случае части мины нужно соединить вместе и пользоваться приспособлением, как указывается ниже.

2. Среди захваченных приспособлений малого образца «Фаустпатрон-1» могут быть обнаружены партии их с взрывателями, помещёнными в хвостовую часть мин заранее.

В памятках, вкладываемых в укупорку с такими приспособлениями первые два слова в пункте d второго раздела зачёркнуты, и рядом стоит штамп « Achtung! Zunder eingesels! », что означает «Внимание! Взрыватель вставлен!». В этом случае при подготовке приспособления к стрельбе нужно только вложить детонирующее устройство (см. рис. 12).

Приведение приспособления в боевую готовность

1. Взять приспособление левой рукой за ствол 8 (см. рис. 8 и 9) и вынуть правой рукой чеку 1 , закрепляющую прицельную стойку 2 .

2. Поднять прицельную стойку до упора лапки её основания в корпус стреляющего механизма 4 , т. е. придать ей положение, перпендикулярное стволу.

3. Упираясь большим пальцем правой руки в головку 7 стержня 5 , подать его вперёд доотказа. Как только спусковая кнопка 3 выйдет из гнезда (будет слышан щелчок), головку стебля отпустить, при этом стебель возвратится в исходное положение. Приспособление находится в боевом положении, но с установкой стреляющего механизма на предохранитель.

4. Для перевода стреляющего механизма на боевой взвод нужно большой палец правой руки упереть в приливчик 6 на головке 7 стебля и повернуть последний на себя, т. е. влево доотказа. Правую руку перенести вперёд к спусковой кнопке 3 . Перевод на боевой взвод производят только непосредственно перед выстрелом.

Наводка приспособления и выстрел

1. Взять приспособление наизготовку и прицелиться через отверстие в прицельной стойке и край мины (рис. 13).

2. Нажать большим пальцем правой руки на спусковую кнопку. При этом ударник освобождается и под действием сжатой боевой пружины быстро перемещается назад. Жало ударника накалывает капсюль-воспламенитель, в результате чего происходит воспламенение порохового метательного заряда и мина летит вперёд.

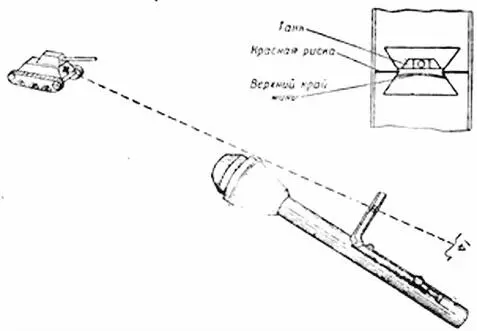

Рис. 13.Схема прицеливания при стрельбе из реактивного противотанкового приспособления «Фаустпатрон»

3. После выстрела стрелок должен сейчас же укрыться, чтобы избежать поражения осколками.

Примечания. 1. Прицельное приспособление рассчитано на дальность 30 м.

2. При фланговом движении танка прицеливаться в передний срез танка.

Приведение приспособления в безопасное состояние

1. Если выстрел не был произведен, то приспособление нужно обязательно привести в безопасное состояние. Для этого, не меняя положения, принятого для стрельбы, правой рукой повернуть головку стебля от себя, т. е. вправо доотказа. Приливчик на головке стебля должен оказаться наверху.

2. Нажать большим пальцем правой руки на головку стебля и подать последний вперёд доотказа. Удерживая его в таком положении, нажать большим пальцем левой руки на спусковую кнопку и медленно опускать стебель до возвращения его в исходное положение. При этом спусковая кнопка должна оставаться гнезде и выступать из него только вершиной.

3. Опустить прицельную стойку и закрепить её чекой.

1. С приспособлением, подготовленным к стрельбе, нужно обращаться осторожно, не ронять и не подвергать его ударам.
