Министерство обороны СССР - Германские пехотные противотанковые средства ближнего боя

2. Нажать на защёлку предохранителя 8 , причём рукоятка 7 возвратится в исходное положение. Ударный стержень установлен на боевой взвод.

Наводка ружья и выстрел

При наводке ружья заряжающий обязан нагнуть голову к земле так, чтобы козырёк шлема прикрывал его лицо.

Наводчик обязан:

1. Прицелиться через вырез на рамке прицела и мушку (рис. 5–7).

2. Нажать на спуск: при этом освобождённый ударный стержень под действием сжатой боевой пружины быстро переместится назад и ударит по сердечнику в импульсном генераторе. Произойдет выстрел.

Если выстрела не последовало, то заряжающий должен снять деревянную колодку с штепсельной коробки и слегка повернуть мину в одну и другую стороны. Этим улучшится соединение между контактным выступом в стволе и ободком стабилизатора мины. затем снова вставить штепсель на деревянной колодке в гнездо штепсельной коробки и доложить наводчику: «Готово». Наводчик должен снова установить ударный стержень на боевой взвод и произвести выстрел.

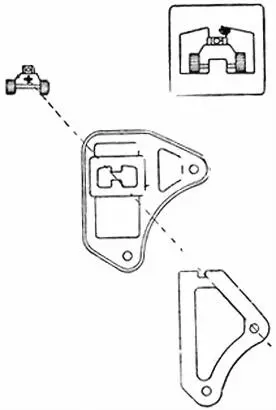

Рис. 5.Схема наводки при помощи прицельного приспособления первого образца

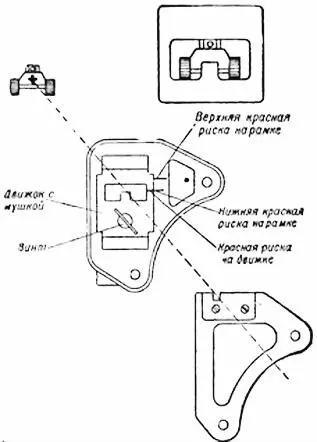

Рис. 6.Схема наводки при помощи прицельного приспособления второго образца

При вторичном отказе ружьё следует разрядить.

Рис. 7.Схема наводки при помощи прицельного приспособления третьего образца

Разряжание ружья

Для разряжания ружья нужно:

1. Снять деревянную колодку с штепсельной коробки.

2. Прижать пружинную защёлку к трубе и вынуть мину из канала трубы.

3. Вставить чеку во взрыватель и развести её концы.

Указания по наводке

На реактивных противотанковых ружьях «Офенрор» и «Панцершрек» может быть установлен один из следующих образцов прицельных приспособлений:

1) рамка прицела с одной прорезью и неподвижная мушка (см. рис. 5);

2) рамка прицела с одной прорезью и подвижная мушка (см. рис. 6);

3) рамка прицела с несколькими прорезями и подвижная мушка (см. рис. 7).

При наличии прицельного приспособления первого образца (см. рис. 5) согласно немецкой инструкции руководствоваться следующим:

1. При фронтальном движении танка, в зависимости от дальности стрельбы и температуры воздуха, точки прицеливания выбирать согласно приведенной ниже табл. 1.

2. При фланговом движении танка точку прицеливания по горизонтали рекомендуется выбирать ближе к переднему срезу танка, а по высоте — в соответствии с табл. 1.

При наличии прицельного приспособления второго образца (см. рис. 6) согласно немецкой инструкции руководствоваться следующим:

1. Установить движок с мушкой в зависимости от температуры и применяемых мин и закрепить его винтом. При температуре около +20 °C и стрельбе «зимними» минами красную риску на движке с мушкой совместить с верхней красной риской на рамке.

Таблица 1

При температуре около +25 °C и стрельбе «зимними» минами красную риску на движке с мушкой совместить с нижней красной риской на рамке.

При стрельбе «летними» минами красную риску на движке с мушкой совместить с нижней красной риской на рамке при любой температуре.

2. При фронтальном движении танка, в зависимости от дальности стрельбы, точку прицеливания выбирать согласно приведенной ниже табл. 2.

3. При фланговом движении танка точку прицеливания по горизонтали рекомендуется выбирать ближе к переднему срезу танка, а по высоте — в соответствии с табл. 2.

При наличии прицельного приспособления третьего образца (см. рис. 7) согласно немецкой инструкции руководствоваться следующим:

1. Установить движок с мушкой в зависимости от температуры и применяемых мин, как указано выше (прицельное приспособление второго образца) и закрепить движок винтом в требуемом положении.
