Министерство обороны СССР - Германские пехотные противотанковые средства ближнего боя

Мина состоит из двух частей, скреплённых на резьбе: головной, выступающей из ствола, и хвостовой, находящейся в стволе. Головная часть, в которой имеется разрывной заряд 11 , при подготовке приспособления к стрельбе должна быть отделена от хвостовой части.

Хвостовая часть мины со свёрнутыми лопастями стабилизатора 17 при подготовке приспособления не извлекается из ствола.

Подготовка приспособления к стрельбе заключается в закладке в мину детонирующего устройства 14 и взрывателя 15 .

Стрельба из приспособления может производиться стоя или с колена, при этом свободный конец ствола с надписью: «Achtung! Feuersstrahl!» (что означает « Внимание! Луч огня! ») должен всегда находиться позади стрелка. При выстреле из конца ствола вырывается пламя длиной до 2 м. Это требует, чтобы позади стрелка не было людей, боеприпасов или легко воспламеняющихся материалов, а также препятствий (земли, стенки и т. п.), которые могут помешать свободному выходу из ствола пламени и газов.

Выстрел из приспособления производят следующим образом.

Вынув чеку и подняв прицельную стойку, берут приспособление под правую руку, а левой поддерживают его за ствол на расстоянии около 5 см от переднего конца ствола (рис. 10). Затем большим пальцем правой руки ставят стреляющий механизм на боевой взвод и переносят правую руку вперёд настолько, чтобы большой палец её приходился над спусковой кнопкой стреляющего механизма. Приняв удобное и безопасное для стрельбы положение и прицелившись, нажимают на спусковую кнопку.

При этом освобождается ударник, который накалывает жалом капсюль-воспламенитель; луч огня от последнего через запальное отверстие воспламеняет пороховой метательный заряд. Под действием образовавшихся пороховых газов мина вылетает из ствола, при этом лопасти её стабилизатора выпрямляются.

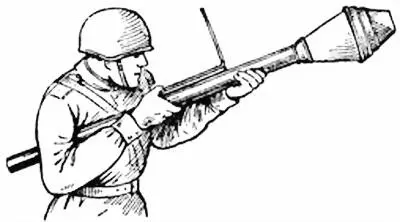

Рис. 10.Стрельба из реактивного противотанкового приспособления «Фаустпатрон» в положении стоя

Взрыватель мины взводится при вылете её из ствола и при встрече с преградой срабатывает мгновенно.

Подготовка приспособления к стрельбе

Общие приёмы

Для подготовки приспособления к стрельбе нужно:

1. Произвести наружный осмотр приспособления с целью выявления механических повреждений, которые исключают возможность его боевого применения.

2. Проверить наличие чеки 1 (см. рис. 8 и 9) и положение спусковой кнопки 3 и стебля 5 стреляющего механизма 4 . Спусковая кнопка должна выступать из гнезда только своей вершиной. Приливчик на головке 7 стебля 5 должен находиться сверху.

Приёмы по подготовке к стрельбе малого образца — «Фаустпатрона-1»

Выполнив сказанное выше в п. 1 и 2, нужно:

1. Взять левой рукой ствол 8 (см. рис. 8) приспособления у прицельной стойки 2 , при этом мина должна находиться вверху. Правой рукой вывинтить головную часть мины, отделить её от хвостовой части мины, остающейся в стволе и отложить в сторону.

2. Вынуть из хвостовой части мины деревянную втулку 21 с резиновой кольцевой прокладкой 22 .

3. Держа ствол 8 приспособления вертикально (прицельной стойкой 2 вверх), вложить взрыватель (рис. 11) в хвостовую часть мины так, чтобы торец его с отверстием а (над капсюлем-воспламенителем) был обращён вверх.

4. Поверх взрывателя положить деревянную втулку 21 кольцевой резиновой прокладкой 22 к взрывателю, т. е. вниз (см. рис. 8).

Рис. 11.Взрыватель:

а — отверстие над капсюлем-воспламенителем

Рис. 12.Детонирующее устройство "Kl. Zdlg. 34Np":

б — отверстие над капсюлем-детонатором, прикрытое бумажным кружком

5. Вставить в канал деревянной втулки 21 детонирующее устройство (рис. 12) так, чтобы бумажный кружок, прикрывающий отверстие б (над капсюлем-детонатором), был обращён к взрывателю, т. е. вниз.

6. Ввинтить головную часть мины, не изменяя положение ствола.

Приёмы подготовки к стрельбе большого образца — «Фаустпатрона-2»

Выполнив сказанное в п. 1 и 2 «Общие приёмы», нужно:

1. Взять левой рукой ствол 8 (см. рис. 9) приспособления у прицельной стойки 2 , при этом мина должна находиться сверху. Правой рукой вывинтить головную часть мины и отделить её от хвостовой части мины, остающейся в стволе. Ствол отложить в сторону.
