Таблица 2

2. При фронтальном движении танка прицеливаться по средней (прямоугольной прорези в планке. Точку прицеливания в зависимости от дальности стрельбы выбирать согласно табл. 2.

3. При фланговом движении танка точку прицеливания по горизонтали рекомендуется выбирать ближе к переднему срезу танка, а по высоте — в соответствии с табл. 2.

4. При движении танка под углом 45° и со скоростями, близкими к 15 км/ч и 30 км/ч, прицеливаться по одной их боковых прорезей на планке, имеющих вид треугольника, под которыми нанесены цифры 15 и 30.

Выбор прорези для прицеливания должен соответствовать скорости и направлению движения танка (см. рис. 7).

Точку прицеливания выбирать оп ближайшему ребру танка и по высоте — в соответствии с табл. 2.

1. С минами необходимо обращаться осторожно, не ронять их и не подвергать ударам. Особую опасность представляют мины, из взрывателей которых вынуты чеки.

2. При стрельбе наводчик должен быть в маске от противогаза (без фильтра) и в перчатках; все части тела должны быть закрыты.

3. При изготовке, а также при переносе огня необходимо следить за тем, чтобы позади ружья не находились люди, боеприпасы и легко воспламеняющиеся материалы.

4. Заряжающему после заряжания ружья расположиться так, чтобы не попасть в зону действия струи пороховых газов.

В момент выстрела пригибать голову к земле.

5. Заряжающему особенно нужно быть внимательным при переносе огня, чтобы не попасть в зону действия струи пороховых газов.

6. Мины, у которых не сработал электрозапал при выстреле, а также обнаруженные мины с вынутыми из взрывателей чеками подлежат подрыву на месте в соответствии с установленными правилами по уничтожению боеприпасов.

Реактивные противотанковые приспособления «Фаустпатроны» предназначаются для борьбы с танками всех типов на дальностях до 30 м и рассчитаны только на один выстрел, происходящий без отдачи.

Имеется два образца приспособлений: малый — «Фаустпатрон-1» (рис. 8) и большой — «Фаустпатрон-2» (рис. 9). Оба они сходны по устройству и совершенно одинаковы в применении.

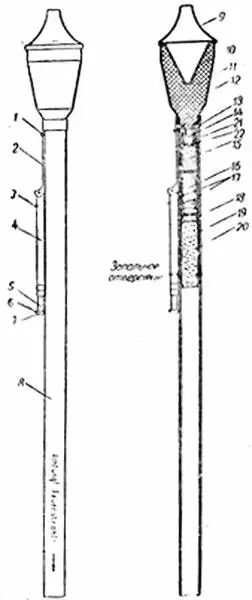

Рис. 8.Реактивное противотанковое приспособление малого образца — "Фаустпатрон-1":

1 — чека; 2 — прицельная стойка; 3 — спусковая кнопка; 4 — стреляющий механизм; 5 — стебель; 6 — приливчик; 7 — головка стебля; 8 — ствол; 9 — колпак; 10 — кумулятивная воронка; 11 — разрывной заряд; 12 — корпус мины; 13 — трубка хвостовой части мины; 14 — детонирующее устройство; 15 — взрыватель; 16 — деревянный валик; 17 — лопасти стабилизатора; 18 — прокладка; 19 — пороховой метательный заряд; 20 — картонный футляр; 21 — деревянная втулка; 22 — резиновая кольцевая прокладка

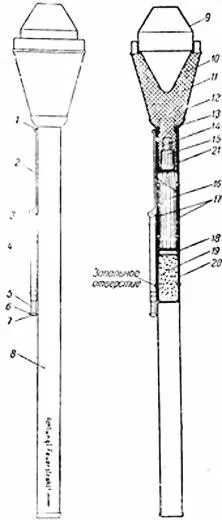

Рис. 9.Реактивное противотанковое приспособление большого образца — "Фаустпатрон-2":

1 — чека; 2 — прицельная стойка; 3 — спусковая кнопка; 4 — стреляющий механизм; 5 — стебель; 6 — приливчик; 7 — головка стебля; 8 — ствол; 9 — колпак; 10 — кумулятивная воронка; 11 — разрывной заряд; 12 — корпус мины; 13 — трубка хвостовой части мины; 14 — детонирующее устройство; 15 — взрыватель; 16 — деревянный валик; 17 — лопасти стабилизатора; 18 — прокладка; 19 — пороховой метательный заряд; 20 — картонный футляр; 21 — трубка головной части мины

Приспособление состоит из ствола и мины кумулятивного действия, вставленной хвостовой частью в ствол.

Ствол 8 (см. рис. 8 и 9) имеет стреляющий механизм 4 с выступающим наружу стеблем 5 и спусковой кнопкой 3 и прицельную стойку 2 , закреплённую чекой 1 . На конце стебля имеется головка 7 с приливчиком 6 . Внутри ствола помещён пороховой метательный заряд 19 в картонном футляре 20 .
