2. При изготовке и переносе огня свободный конец ствола(с надписью) всегда должен находиться позади стрелка.

3. Нужно следить за тем, чтобы позади стрелка с приспособлением не находились ближе 10 м люди, боеприпасы и легко воспламеняющиеся материалы.

4. Все приёмы по приведению приспособления в безопасное состояние должны выполняться только на открытом месте, в положении для стрельбы и в условиях, исключающих опасность для окружающих.

5. При осечке стрелок должен быстро положить приспособление и укрыться, чтобы в случае затяжного выстрела избежать поражения осколками.

6. Приспособления, давшие осечку или обнаруженные не в укупорке, а также мины без ствола, трогать нельзя. При первой возможности их следует уничтожать подрывом на месте согласно установленным правилам по уничтожению неразорвавшихся боеприпасов.

Для стрельбы ружейными гранатами применяются два образца гранатомётов: ружейный гранатомёт и ружейнопротивотанковый гранатомёт.

Ружейный гранатомёт предназначается для стрельбы осколочными гранатами по живым целям, как открытым, так и закрытым, которые не могут быть поражены ружейным или пулемётным огнём, и для стрельбы гранатами кумулятивного действия по бронированным целям (танкам, бронетранспортёрам и амбразурам).

Стрельба осколочными гранатами производится на дальности от 50 до 250 м настильным и навесным огнём. Стрельба гранатами кумулятивного действия производится на дальности до 75 м по подвижным целям и до 100 м по неподвижным.

Ружейнопротивотанковый гранатомёт предназначается только для стрельбы по танкам и другим бронированным целям и только гранатами кумулятивного действия с улучшенными вырезами и специального назначенияна дальностях до 75 м по подвижным целям и до 125 м по неподвижным.

Ружейный гранатомёт

Ружейный гранатомёт состоит из мортирки (рис. 14), закрепленной на дульной части ствола немецкой винтовки «Маузер обр. 98» или карабина «обр. 98K» вместо штыка, и прицельного приспособления (рис. 15), закрепляемого у колодки прицельной рамки винтовки или карабина.

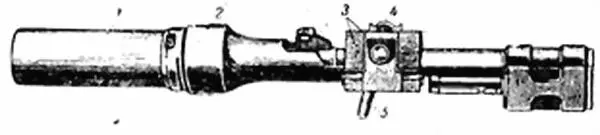

Рис. 14.Мортирка для стрельбы ружейными гранатами:

1 — ствол; 2 — втулка; 3 — намётка; 4 — винтовой зажим; 5 — рукоятка винта

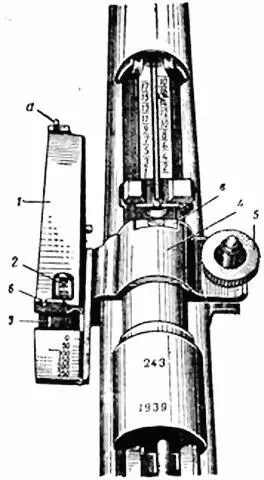

Рис. 15.Прицельное приспособление на ружейном гранатомёте:

1 — визирная планка; 2 — уровень; 3 — пружинный стопор; 4 — обойма; 5 — винтовой зажим; а — мушка; б — прорезь; в — вырез

Мортирка(рис. 14) состоит из ствола 1 с восьмью нарезами в канале, втулки 2 с вырезом, в который входит основание мушки винтовки или карабина, и зажимного приспособления, состоящего из основания и двух откидных намёток 3 . На левой намётке имеется винтовой зажим 4 с рукояткой 5 .

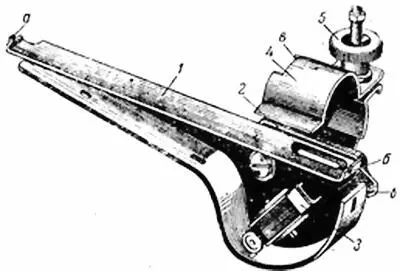

Рис. 16.Прицельное приспособление ружейного гранатомёта (вид слева):

1 — визирная планка; 2 — уровень; 3 — пружинный стопор; 4 — обойма; 5 — винтовой зажим; 6 — указатель с риской; а — мушка; б — прорезь; в — вырез

Прицельное приспособление(рис. 15 и 16) состоит из визирной планки 1 с прорезью б , мушкой а и уровнем 2 ; пружинного стопора 3 ; обоймы 4 с вырезом в , указателем 6 с риской и винтового зажима 5 . На тыльной выгнутой части визирной планки имеется две шкалы, рассчитанные для стрельбы осколочными гранатами.

Деления шкал обозначены цифрами от 0 до 250, соответственно дальностям в метрах. Верхняя шкала (см. рис. 15) служит для стрельбы прямой наводкой (получается настильная траектория); нижняя — для стрельбы по уровню (получается навесная траектория).

При стрельбе кумулятивными гранатами по бронированным целям пользоваться верхней шкалой, так как стрельба ведется только прямой наводкой; при этом иметь в виду, что деления шкалы не будут соответствовать дальности до цели, так как шкала рассчитана на осколочную гранату. По немецкой инструкции это несоответствие учитывается по табл. 3.
