Таблица 3
Деления шкалы |
Дальность до цели в метрах |
при стрельбе малой гранатой кумулятивного действия |
при стрельбе большой гранатой кумулятивного действия |
50 |
60 |
44 |
75 |
90 |
66 |
100 |
130 |
88 |
125 |
– |
110 |
Примечания. 1. Имеются прицельные приспособления, на визирных планках которых слева от верхней шкалы нанесена особая шкала для стрельбы прямой наводкой большими гранатами кумулятивного действия.
2. Старыми прицельными приспособлениями, имеющими деления от 0 до 235, пользоваться не следует.
Ружейнопротивотанковый гранатомёт
Ружейнопротивотанковый гранатомёт (рис. 17) состоит из мортирки 1 и специального прицельного приспособления. Мортирка навинчена на дульную часть ствола противотанкового ружья обр. 39, у которого ствол специально укорочен.
Мортиркаружейнопротивотанквоого гранатомёта имеет ствол, одинаковый со стволом ружейной мортирки, и отличается от последней только тем, что закрепляется на дульной части ствола не при помощи намёток и винта, а на резьбе.

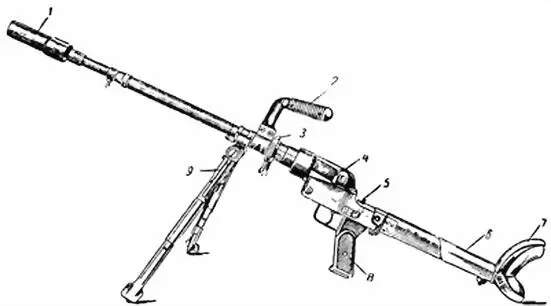

Рис. 17.Ружейнопротивотанковый гранатомёт:
1 — мортирка; 2 — рукоятка; 3 — передний визир (сетка); 4 — задний визир (целик); 5 — предохранитель; 6 — откидной приклад; 7 — затылочный упор; 8 — рукоятка для заряжания; 9 — сошка
Прицельное приспособлениесостоит из переднего визира 3 (сетки) и заднего визира 4 (целика). На левой стороне рамки переднего визира имеется шкала. Деления шкалы обозначены цифрами от 0 до 150, соответственно дальностям в метрах. Против каждого деления закреплены горизонтальные проволочные нити, которые пересекаются в середине вертикальной проволочной нитью. Перекрестия служат для наводки.
Ружейные гранаты
Ружейные гранаты по действию и назначению подразделяются на осколочные ружейные гранаты и ружейные противотанковые гранаты кумулятивного действия.
Осколочная ружейная гранатаG. Sprgr. (рис. 18) предназначается для стрельбы только из ружейного гранатомёта и служит для поражения живых целей. Граната состоит из трёх частей: корпуса 2 , взрывателя 1 и дна 3 с готовыми нарезами. В корпусе помещены: капсюль-детонатор 4 , разрывной заряд 5 в картонном футляре 6 с кольцом 10 и тёрочный запал 8 с замедлителем 7 . В донной части помещены: бечёвка 9 , соединяющая тёрочный запал 8 с кольцом 10 , замедлитель 11 и донная втулка 12 с отверстием.
Осколочная ружейная граната может применяться и в качестве ручной оборонительной гранаты. В этом случае после броска гранаты необходимо тотчас же укрыться, чтобы избежать поражения осколками.
При отказе в действии головного взрывателя осколочной гранаты последняя взрывается через 11 секунд после вылета из канала ствола мортирки. Происходит это вследствие того, что пороховые газы проникают через отверстие в донной втулке 12 , получается выгорание замедлителей 11 и 7 , луч огня которых перелаётся капсюлю-детонатору 4 .

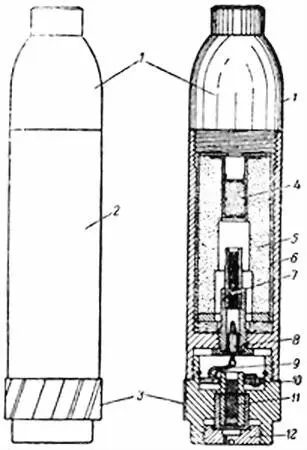

Рис. 18.Ружейная осколочная граната:
1 — взрыватель; 2 — корпус; 3 — дно с нарезами; 4 — капсюль-детонатор; 5 — разрывной заряд; 6 — картонный футляр; 7 — замедлитель; 8 — тёрочный запал; 9 — бечёвка; 10 — кольцо; 11 — замедлитель; 12 — донная втулка с отверстием

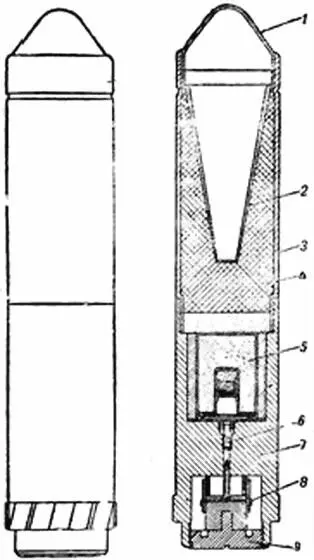

Рис. 19.Ружейная противотанковая граната кумулятивного действия:
1 — колпачок; 2 — кумулятивная воронка; 3 — корпус; 4 — разрывной заряд; 5 — детонирующее устройство; 6 — капсюль-воспламенитель; 7 — хвостовая часть с готовыми нарезами; 8 — взрыватель; 9 — донная втулка

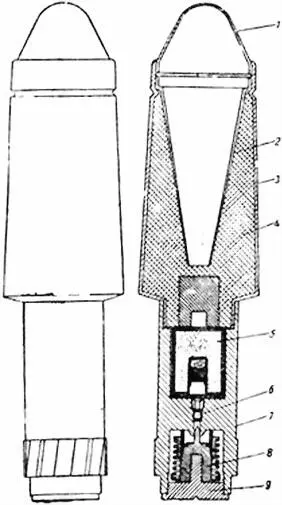

Рис. 20.Большая ружейная противотанковая граната кумулятивного действия:
1 — колпачок; 2 — кумулятивная воронка; 3 — корпус; 4 — разрывной заряд; 5 — детонирующее устройство; 6 — капсюль-воспламенитель; 7 — хвостовая часть с готовыми вырезами; 8 — взрыватель; 9 — донная втулка
