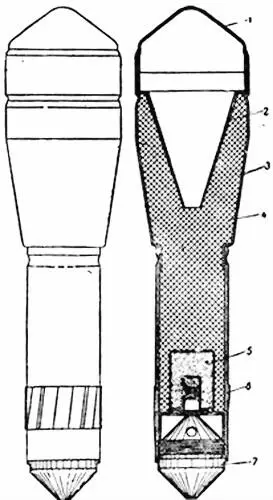

Рис. 21.Ружейная противотанковая граната специального назначения:

1 — колпачок; 2 — кумулятивная воронка; 3 — корпус; 4 — разрывной заряд; 5 — детонирующее устройство; 6 — хвостовая часть с готовыми нарезами; 7 — взрыватель

Ружейные противотанковые гранаты

Ружейные противотанковые гранаты по форме, величине и устройству подразделяются на:

1) противотанковые гранаты кумулятивного действия — G. Pzgr. [1] Маркировка гранат имеется на этикетках укупорки и на картонном футляре. (рис. 19);

2) противотанковые большие гранаты кумулятивного действия — gr. G. Pzgr. (рис. 20);

3) противотанковые большие гранаты кумулятивного действия с улучшенными нарезами — gr. G. Pzgr. mit verbessertem Drallschaft;

4) противотанковые гранаты кумулятивного действия специального назначения — Gewehrgranaten fur Sonderzwecke (рис. 21).

Первые два образца предназначаются только для стрельбы из ружейного гранатомёта; третий образец — из ружейного гранатомёта и ружейнопротивотанкового гранатомёта; четвертый образец — только из ружейнопротивотанкового гранатомёта.

Первые три образца ружейных противотанковых гранат одинаковы по устройству и действию. Они состоят из корпуса 3 (см. рис. 19 и 20) и хвостовой части 7 с готовыми нарезами. В корпусе помещены: кумулятивная воронка 2 и разрывной заряд 4 . В хвостовой части помещены: детонирующее устройство 5 , капсюль-воспламенитель 6 и взрыватель 8 , закреплённый донной втулкой 9 .

Ружейная противотанковая граната кумулятивного действия специального назначения (рис. 21) состоит из корпуса 3 и хвостовой части 6 с готовыми нарезами. В корпусе помещены: кумулятивная воронка 2 и разрывной заряд 4 . В хвостовой части — детонирующее устройство 5 , разрывной заряд 4 и взрыватель 7 .

Патроны

Для стрельбы ружейными гранатами применяются холостые патроны (рис. 22). Применять боевые патроны категорически запрещается, так как при этом неизбежен разрыв гранаты в мортирке.

Каждая граната находится в отдельном картонном футляре с предназначенным для стрельбы ею холостым патроном. Замена одного образца холостого патрона другим запрещается.

В зависимости от типа и образца гранаты и образца гранатомёта применяются следующие холостые патроны.

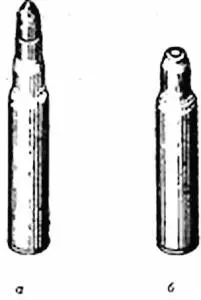

Рис. 22.Внешний вид холостых патронов для стрельбы из ружейного гранатомёта:

а — для стрельбы большой противотанковой гранатой кумулятивного действия; б — для стрельбы осколочной и противотанковой кумулятивного действия гранатами

Стрельба из ружейного гранатомёта прямой наводкой может производиться стоя, с колена или лёжа. С помощью уровня — только с колена и с упором приклада в грунт.

Стрельба из ружейнопротивотанкового гранатомёта производится при любом положении стрелка, но с обязательной установкой гранатомёта на сошки.

Подготовка ружейного гранатомёта

1. Проверить исправность винтовки (карабина).

2. Проверить исправность мортирки и чистоту канала её ствола.

3. Закрепить мортирку на дульной части ствола винтовки (карабина), для чего отвинтить винтовой зажим 4 (см. рис. 14), откинуть намётки 3 , надеть на дульную часть ствола мортирку так, чтобы основание мушки вошло вырез и прочно закрепить мортирку намётками и винтовым зажимом.
